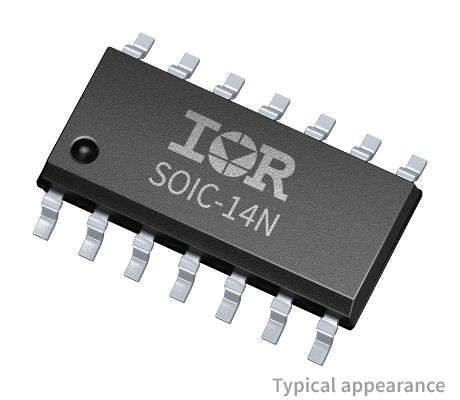

IRS2548D

生産終了
An LED or SMPS Driver PFC plus Half-Bridge Control IC
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2548D
IRS2548D
データシート

Product details

  • dt
    1600 ns
  • tf
    50 ns
  • ton
    320 ns
  • tr
    120 ns
  • VBSUV+
    9 V
  • VBSUV-
    7 V
  • VCCUV+
    12.5 V
  • VCCUV-
    10.5 V
  • スイッチング周波数 max
    120 kHz
  • トポロジー
    PFC + LLC
  • パッケージ
    SOIC 14N
  • モイスチャー感度レベル
    2
  • 備考
    Fully integrated, fully protected 600V LED or switched mode power supply control IC with integrated PFC control for a boost pre-regulator.
  • 出力特性
    Constant voltage
  • 出力電流 (Sink)
    500 mA
  • 出力電流 (Source)
    500 mA
  • 技術
    HVIC
  • 種類
    SMPS/LED Driver PFC + Half-Bridge Control IC
  • 認定
    Industrial
OPN
IRS2548DSTRPBF
製品ステータス discontinued
インフィニオンパッケージ
SOIC 14N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
SOIC 14N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • PFC, system control and half-bridge driver in one IC
  • Critical-conduction mode boost-type PFC
  • Programmable PFC over-current protection
  • Half Bridge Driver
  • Half Bridge Over Current Protection
  • Variable Frequency Oscillator
  • Fixed internal 1.6us HO and LO deadtime
  • Internal bootstrap MOSFET
  • Internal 15.6V zener clamp diode on Vcc
  • Micropower startup (250µA)
  • Latch immunity and ESD protection

用途

図

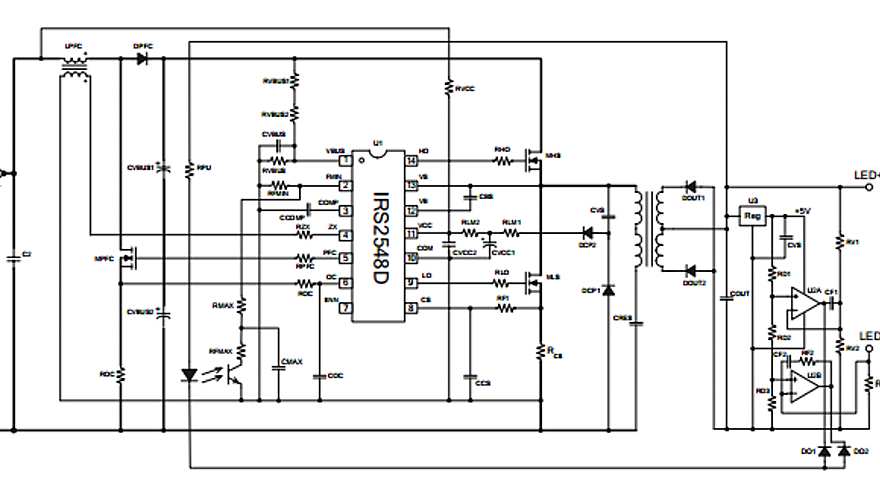

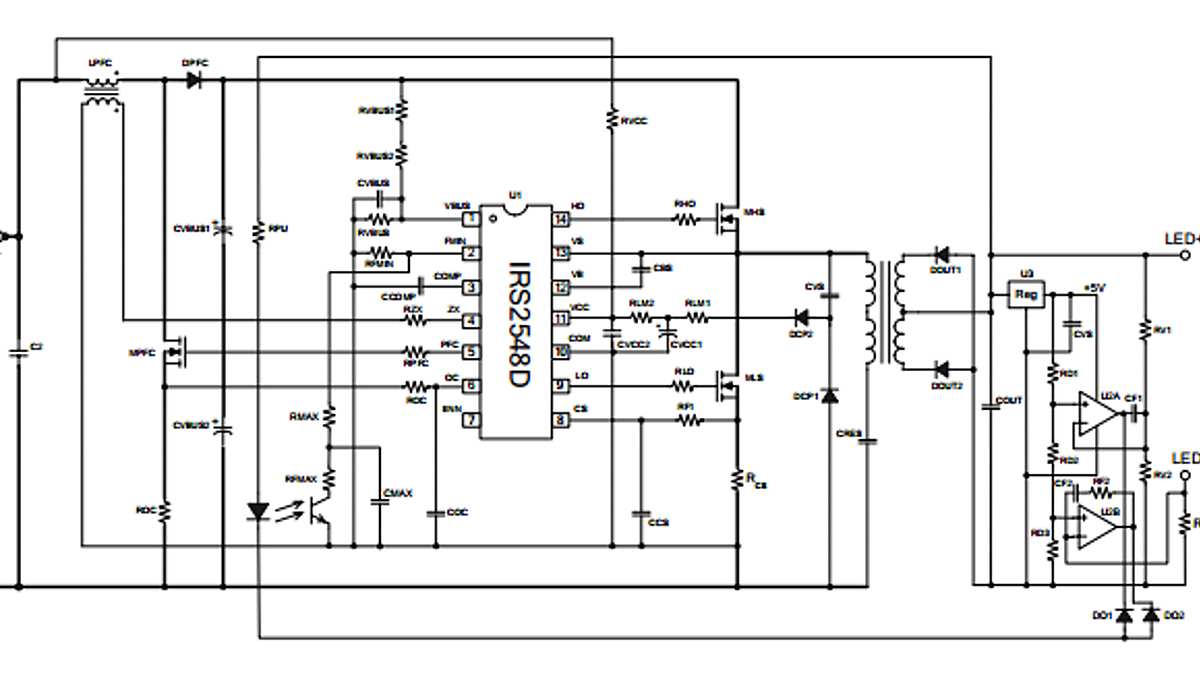

tc-irs2548d
tc-irs2548d
tc-irs2548d tc-irs2548d tc-irs2548d

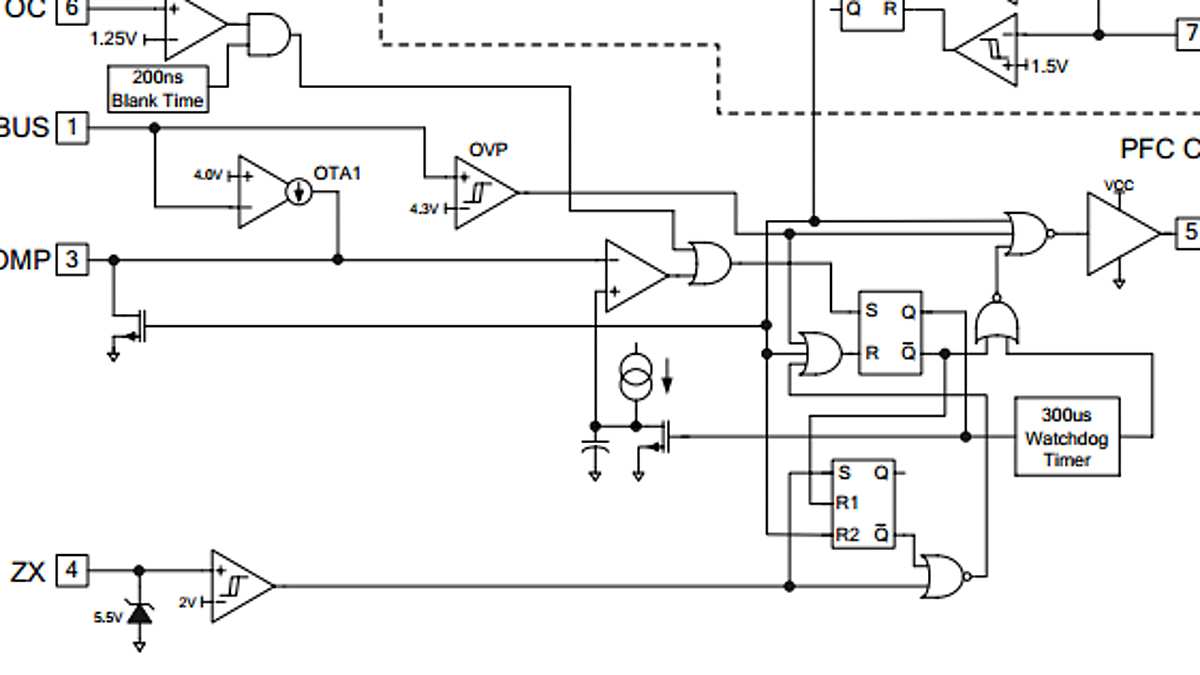

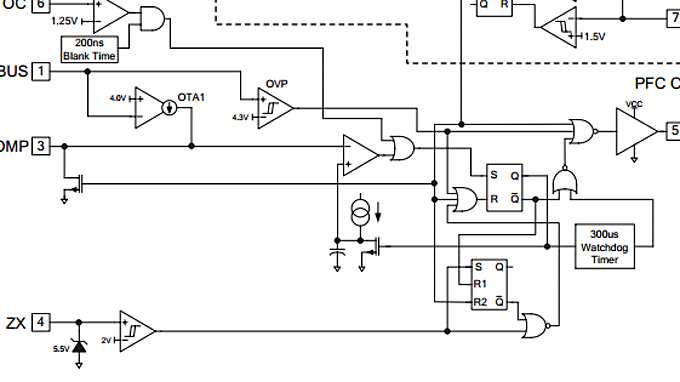

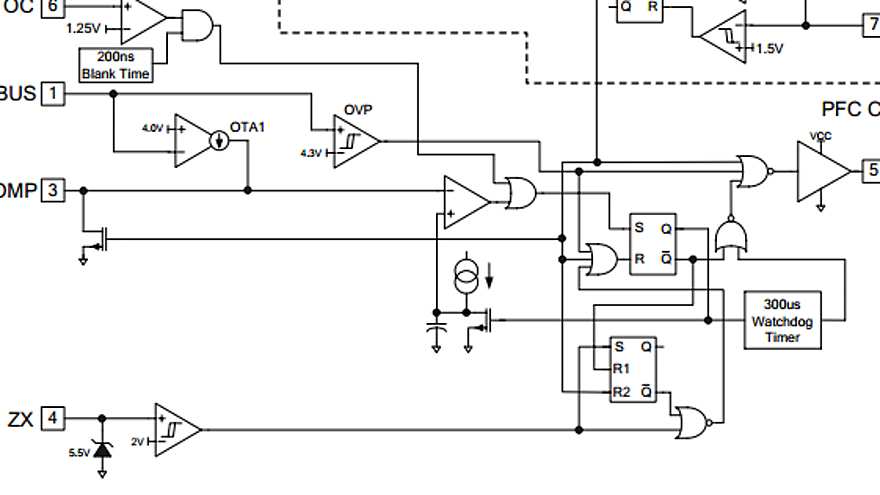

fbd-irs2548d fbd-irs2548d fbd-irs2548d
×
