IPS60R1K0PFD7S

生産終了

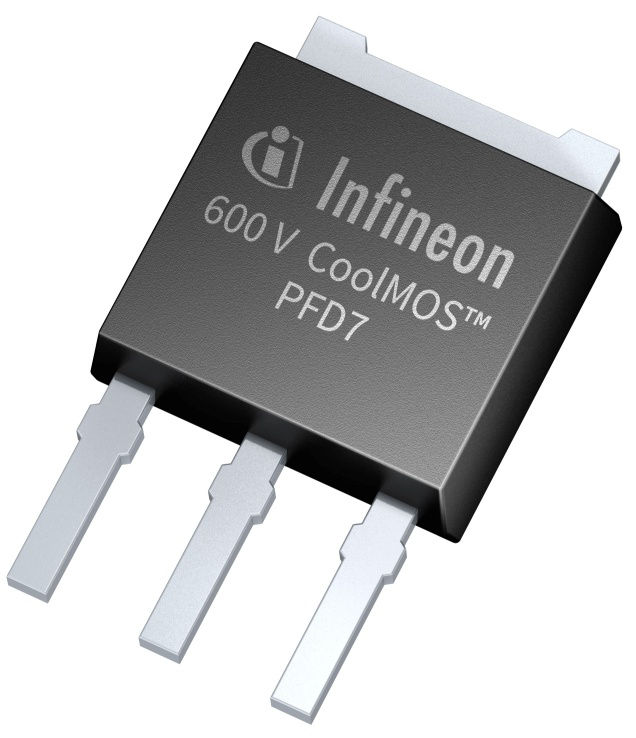

600V CoolMOS™ PFD7 superjunction MOSFET in TO-251 IPAK short-lead package
データシート
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPS60R1K0PFD7S
IPS60R1K0PFD7S
代替品
データシート

Product details

  • ID (@25°C) max
    4.7 A
  • ID max
    4.7 A
  • IDpuls max
    8.8 A
  • Ptot max
    26 W
  • QG
    6 nC
  • RDS (on) (@10V) max
    1000 mΩ
  • RDS (on) max
    1000 mΩ
  • VDS max
    600 V
  • VGS(th)
    4 V
  • パッケージ
    IPAK
  • ピン数
    3 Pins
  • 動作温度
    -40 °C to 150 °C
  • 実装
    THT
  • 極性
    N
  • 特別な機能
    price/performance
OPN
IPS60R1K0PFD7SAKMA1
製品ステータス discontinued
インフィニオンパッケージ PG-TO251-3
パッケージ名 IPAK
包装サイズ 1500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ PG-TO251-3
パッケージ名 IPAK
包装サイズ 1500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The 600V CoolMOS™ PFD7 superjunction MOSFET (IPS60R1K0PFD7S) complements the CoolMOS™ 7 offering for consumer applications. The IPS60R1K0PFD7S in a TO-251 IPAK SL package features RDS(on) of 1,000mOhm resulting in low switching losses. The 600V CoolMOS™ PFD7 SJ MOSFETs come with an integrated fast body diode ensuring a robust device, reducing bill-of-material (BOM) for the customer. This product family is tailored to ultrahigh power density as well as highest efficiency designs. The products primarily address ultrahigh density chargers, adapters and low-power motor drives. The 600V CoolMOS™ PFD7 offers improved light- and full-load efficiency over CoolMOS™ P7 and CE technologies resulting in  an increase in power density by 1.8W/inch3.

機能

  • Very low FOM RDS(on) x Eoss
  • Integrated robust fast body diode
  • Up to 2kV ESD protection
  • Wide range of RDS(on) values
  • Excellent commutation ruggedness
  • Low EMI
  • Broad package portfolio

利点

  • Minimized switching losses
  • Power density improvement compared to latest CoolMOS™ charger technology
  • Increased efficiency and improved thermal behavior compared to CoolMOS™ CE technology for low power drives applications
  • BOM cost reduction and easy manufacturing
  • Robustness and reliability
  • Easy to select the right parts for design fine-tuning
