BTG7050-2EPL

12 V | 50 mΩ | 3 A | adjustable current limitation up to 8.86 A | 2 channel smart high-side power switch | analog current sense, digital diagnostic
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTG7050-2EPL
BTG7050-2EPL
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • RDS (on) (@ Tj = 150°C) max
    100 mΩ
  • RDS (on) (@ Tj = 25°C)
    50 mΩ
  • toff
    220 µs
  • ton max
    210 µs
  • イリノイ
    9.2 A
  • チャネルあたりの公称負荷電流
    3 A
  • チャネル
    2
  • ファミリー
    PROFET™ Load Guard 12V
  • 分類
    ISO 26262-ready
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    3 V to 28 V
  • 診断
    SENSE
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
  • 負荷電流
    3 A
  • 電流制限
    0.79 A to 8.86 A
推奨
OPN
BTG70502EPLXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BTG7050-2EPL is a dual channel smart high-side power switch with protection functions and diagnostic capabilities. It offers adjustable overcurrent limitation for reliable system protection. It has capacitive load switching mode to charge big capacitive loads and reduce current peaks during capacitor switch on. The device addresses various use cases for power distribution and is applicable in a broad range of applications.

機能

  • Switch ON during inverse current
  • safe charging of big capacitive loads
  • AEC Q100 Grade1 & ISO 26262-ready
  • Diagnostics (e.g. short to ground)
  • Adjustable overcurrent limitation

利点

  • Load supply protection & load control
  • Perform precise module diagnosis
  • Cover a broad range of capacitive loads
  • Protect sensitive input filters of ADAS
  • Load and design flexibility due to pin
  • ISO26262-ready supporting the integrator

図

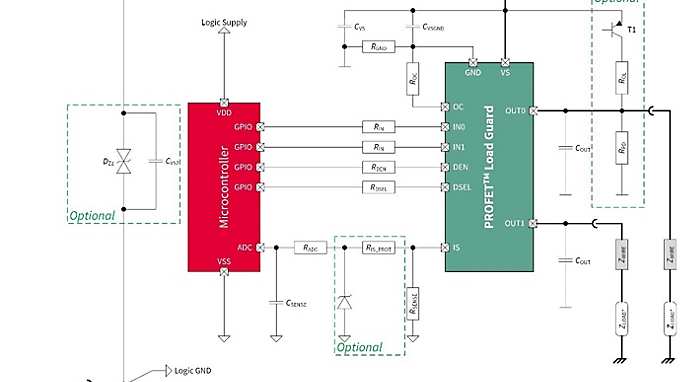

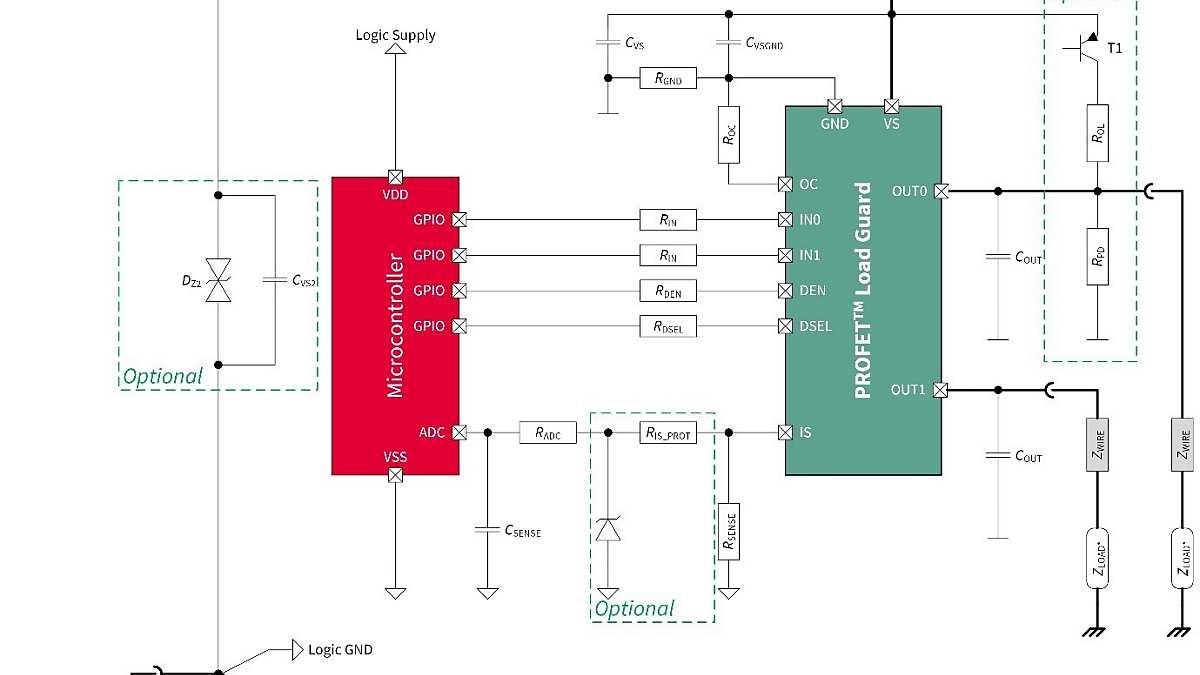

LoadGuard_11_Application_Information
LoadGuard_11_Application_Information
LoadGuard_11_Application_Information LoadGuard_11_Application_Information LoadGuard_11_Application_Information

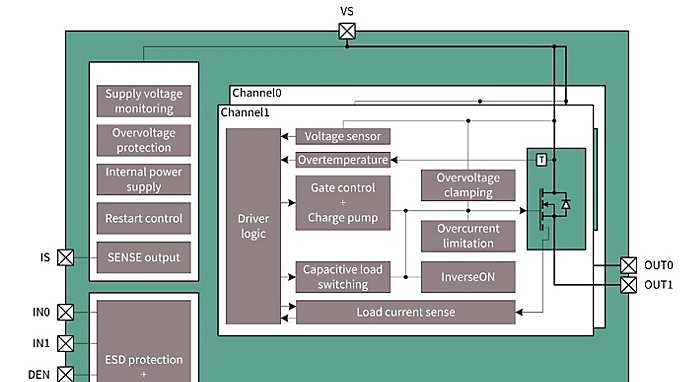

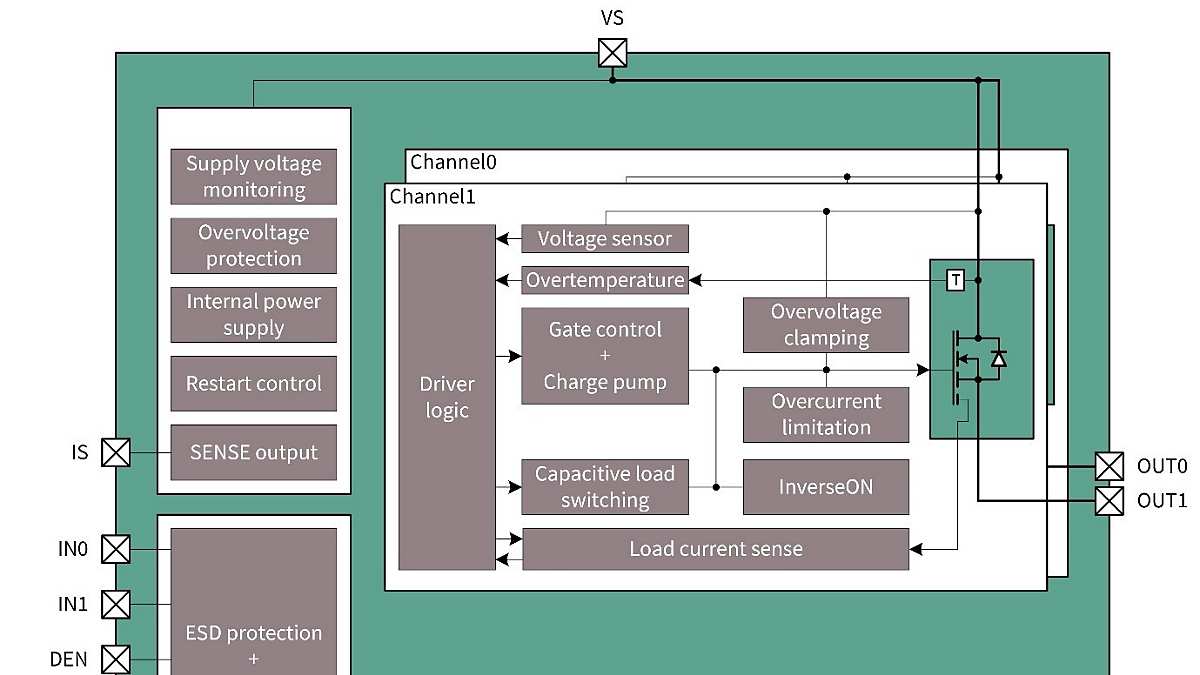

LoadGuard_03_BlockDiagram_and_Terms LoadGuard_03_BlockDiagram_and_Terms LoadGuard_03_BlockDiagram_and_Terms
×
