AUIRS2127S

車載用600 V電流検出シングルチャネルドライバで、ゲート駆動範囲12 V〜20 V、出力は入力と同相。
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS2127S
AUIRS2127S
データシート

Product details

  • VBS UVLO (On)
    10.3 V
  • VBS UVLO (Off)
    9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    8 Lead
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    150 ns
  • 出力電流 (Sink)
    0.6 A
  • 出力電流 (Source)
    0.29 A
  • 認定
    Automotive
  • 電圧クラス
    600 V
OPN
AUIRS21271STR AUIRS2127STR
製品ステータス on request discontinued
インフィニオンパッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
AUIRS2127Sは、高電圧、高速のパワーMOSFETおよびIGBTドライバです。独自のHVICおよびラッチアップ耐量のCMOSテクノロジーは、耐久性のある一体式構造を実現します。ロジック入力は、3.3Vロジックまでの標準CMOSまたはLSTTL出力と互換性があります。保護回路は、駆動されるパワートランジスタの過電流を検出し、ゲート駆動電圧を終了します。

利点

  • ブートストラップ操作用に設計されたフローティングチャネル
  • +600 V
  • 負の過渡電圧に対する耐性 - dV/dt immune
  • アプリケーション固有のゲートドライブ範囲:
  • モータ駆動:12V〜20V(AUIRS2127/AUIRS2128)
  • 車載用:9V〜20V(AUIRS21271/AUIRS21281)
  • 低電圧ロックアウト
  • 過電流保護
  • 3.3V、5V、15Vの入力ロジック互換
  • FAULTリード線は、シャットダウンが発生したことを示します
  • 入力と同相の出力(AUIRS2127/AUIRS21271)
  • 出力が入力(AUIRS2128/AUIRS21281)
  • 鉛フリー、RoHS対応
  • Automotive Qualified

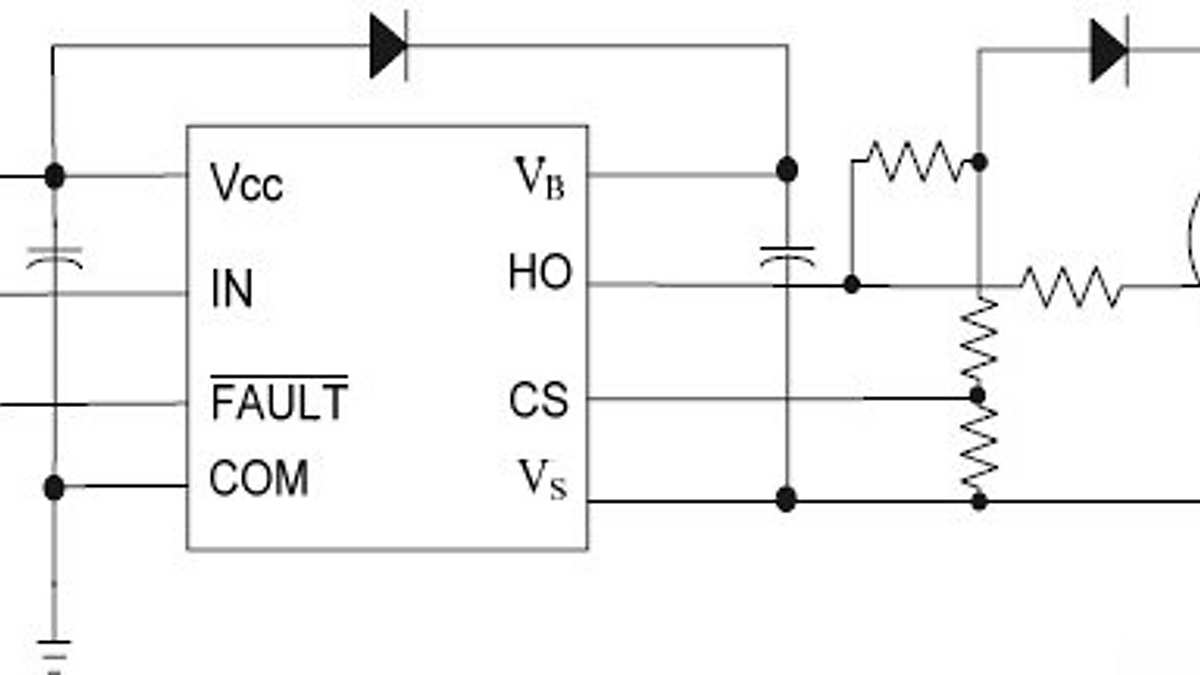

図

tc-auirs2127s
tc-auirs2127s
tc-auirs2127s tc-auirs2127s tc-auirs2127s
×
