Active and preferred
RoHS準拠

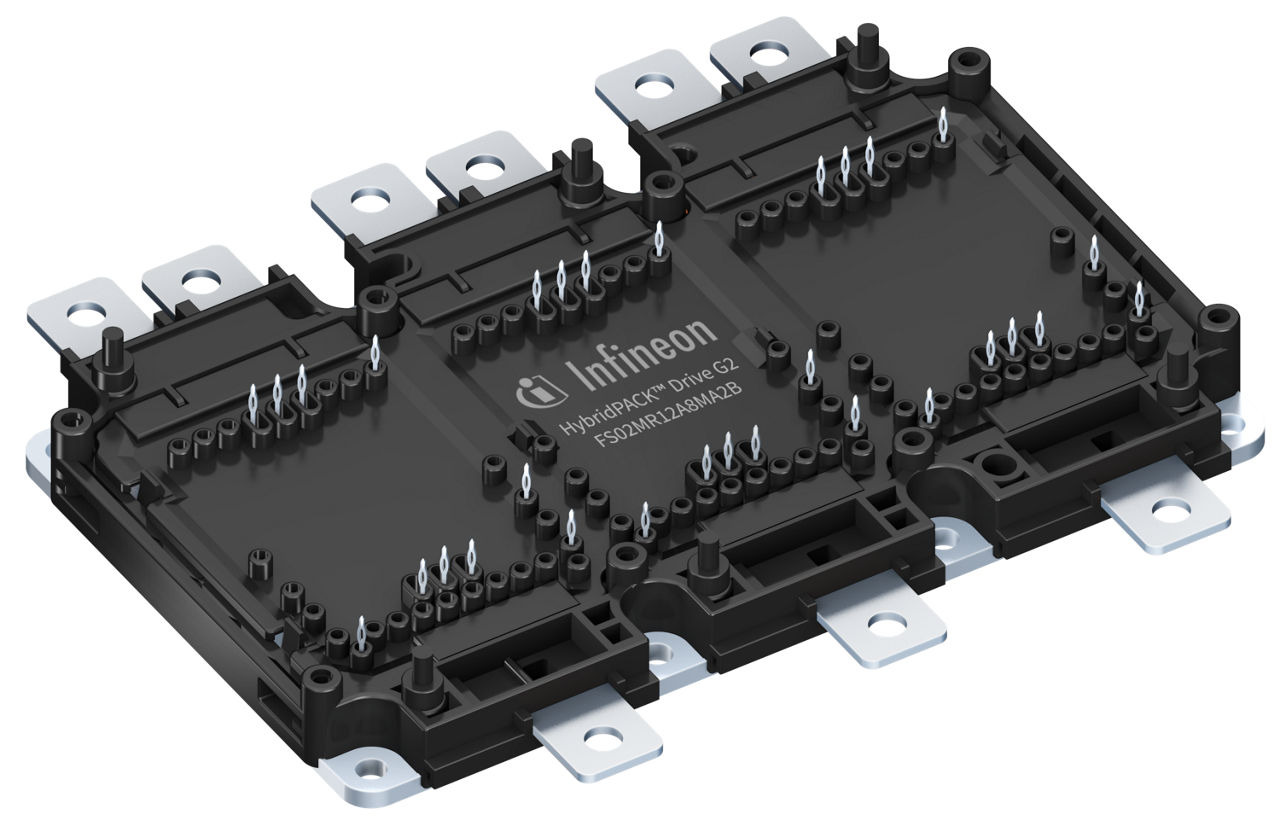

FS02MR12A8MA2B

このHybridPACK™ Drive G2 CoolSiC™ G2モジュールは、さまざまなインバータ電力クラスに最適化された拡張パッケージを備えた非常にコンパクトなB6ブリッジパワーモジュール(1200V/390A)です
データシート
ボード
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS02MR12A8MA2B
FS02MR12A8MA2B
EA.
データシート

製品仕様情報

  • Currently planned availability until at least
    2040
  • RthJC (最大)
    0.121 K/W
  • VCES (Tvj=25°C typ)
    1200 V
  • コンフィギュレーション
    Sixpack
  • パッケージ
    AG-HDSICXT-1
  • 技術
    CoolSiC™ G2
  • 特長
    PinFin Baseplate, Short Tabs
  • 発売年
    2024
  • 認定
    Automotive
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FS02MR12A8MA2BBPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-HDSICXT-1
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-HDSICXT-1
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり

特長

  • 新しい半導体。材質 - 炭化ケイ素
  • low RDS(on)
  • 低スイッチング損失
  • low QgおよびCrss
  • 4.2kV DC 1秒絶縁
  • 高沿面距離と空間距離
  • コンパクトデザイン
  • 高電力密度
  • 直冷PinFinベースプレート
  • 高性能Si3N4セラミック
  • PCBおよびクーラーアセンブリガイドライン
  • 温度検出ダイオード

利点

  • 高温サイクル能力
  • ダイオード温度センサ
  • 新プラスチック素材
  • より良い温度能力
  • 下部システムBOM
  • AC接触抵抗
  • タブ温度を下げる
  • PressFITコンタクトテクノロジー
  • RoHS対応
  • 完全鉛フリー
  • 優れた信頼性
