2ED020I06-FI

650 V half-bridge gate driver IC with galvanic isolation, shutdown
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I06-FI
2ED020I06-FI
データシート

Product details

  • VBS UVLO (Off)
    11.2 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (Off)
    11 V
  • VCC UVLO (On)
    12 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    85 ns
  • 伝搬遅延オン
    85 ns
  • 入力 Vcc
    14 V to 18 V
  • 出力電流 (Sink)
    2.5 A
  • 出力電流 (Source)
    1.5 A
  • 認定
    Industrial
  • 電圧クラス
    650 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
EiceDRIVER™ Enhanced - High voltage, high speed power MOSFET and IGBT half-bridge driver IC with coreless transformer technology and interlocking high and low side referenced outputs.

機能

  • 650 V Coreless Transformer Driver
  • Rail-to-rail outputs
  • Protection function
  • Floating high side driver
  • Undervol. lockout for both channels
  • 3.3 V and 5 V TTL compatible inputs

用途

図

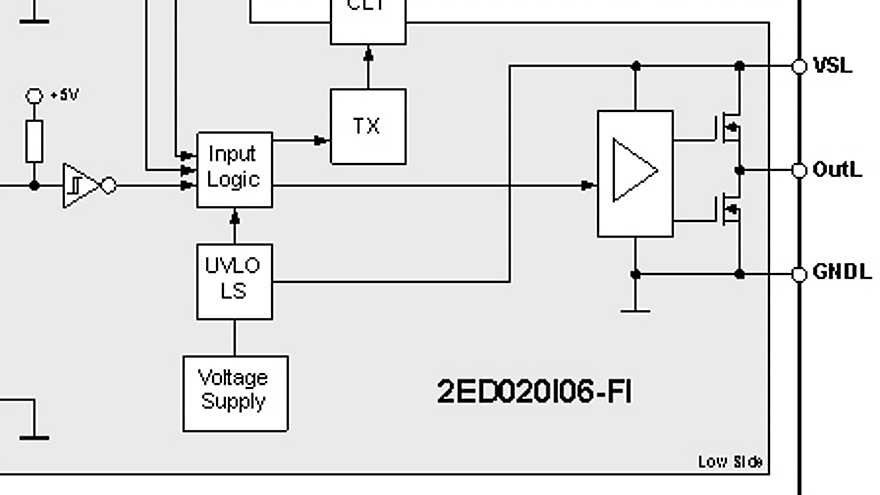

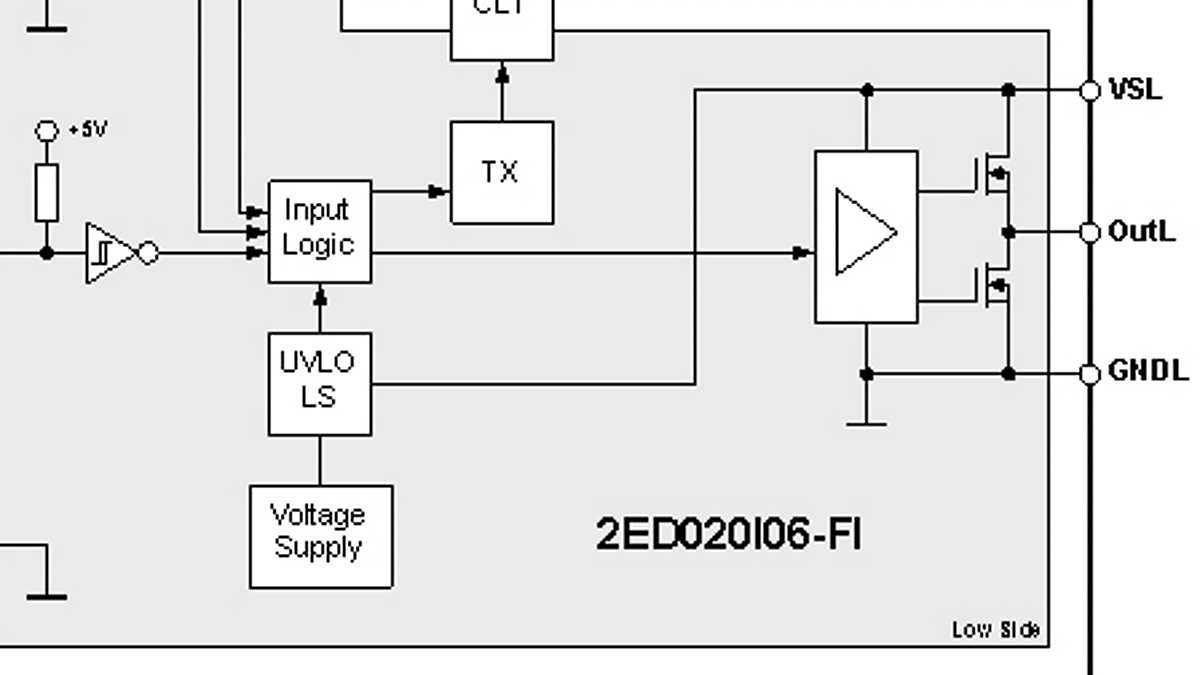

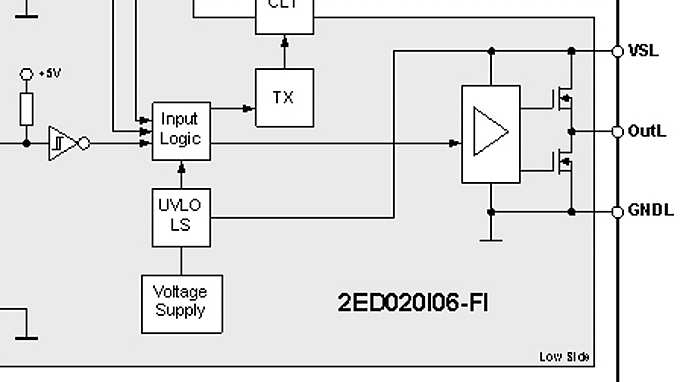

Circuit_diagram_2ED020I06-FI
Circuit_diagram_2ED020I06-FI
Circuit_diagram_2ED020I06-FI Circuit_diagram_2ED020I06-FI Circuit_diagram_2ED020I06-FI
×
