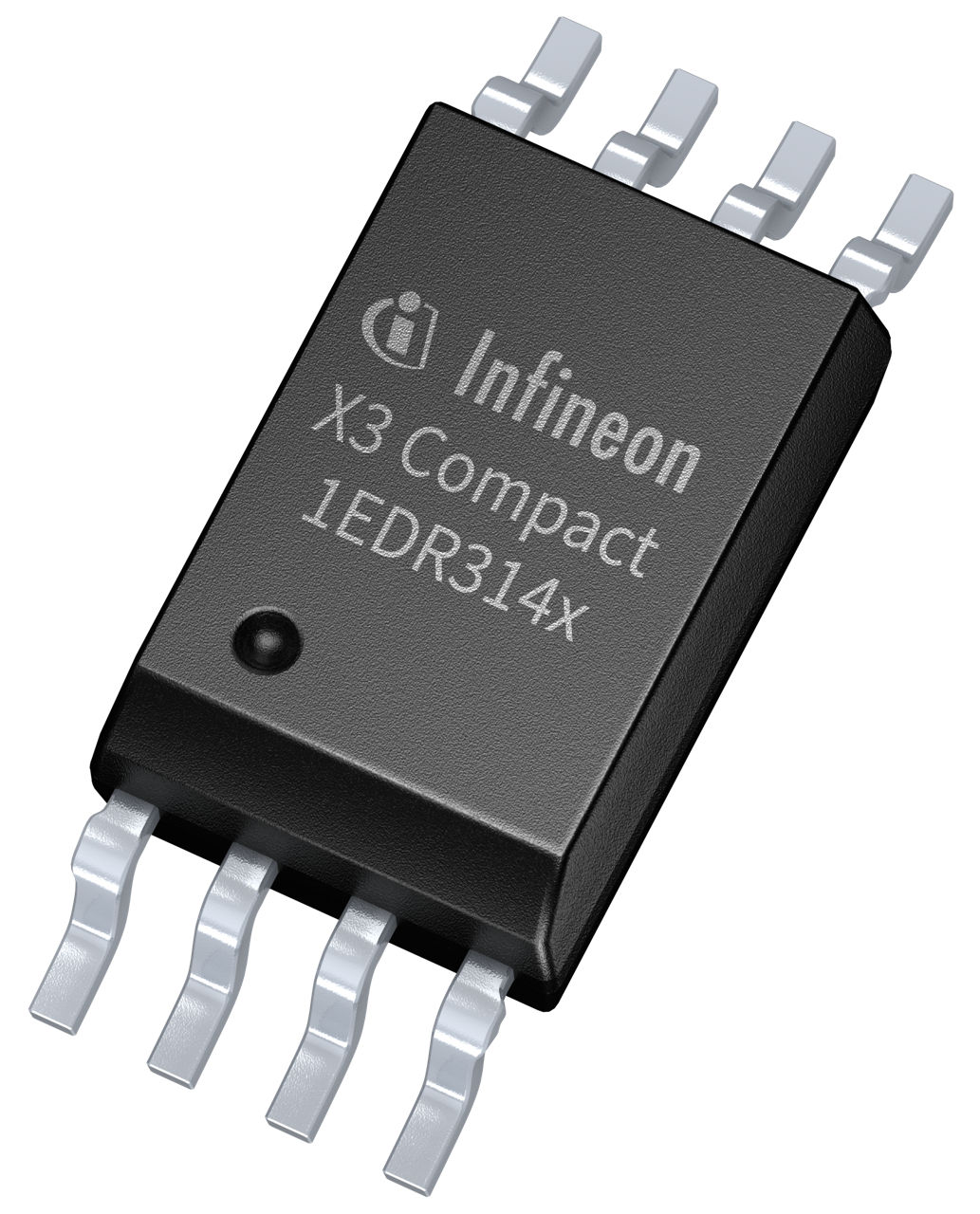

1EDR3146HQE

5.7 kV (rms) single-channel gate driver IC with AEC-Q100 qualification, reinforced isolation, 6.5 A output current, 15 V UVLO
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDR3146HQE
1EDR3146HQE
データシート

製品仕様情報

推奨
OPN
1EDR3146HQEXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LDSO-8
パッケージ名 N/A
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-LDSO-8
パッケージ名 -
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ Compact 2300 V single-channel isolated gate driver with +/-6.5 A typical peak output current in an 8-pin DSO wide body package for GaN HEMTs, IGBTs, MOSFETs and SiC MOSFETs. Qualified according to AEC-Q100. Offers secondary ground pin as a reference for enhanced UVLO protection with bipolar supply configuration.

機能

  • For up to 2300 V Switches
  • 2300 V input-output functional isolation
  • Galvanically isolated coreless xformer
  • 35 V abs. max. output supply voltage
  • Up to 17 V input supply voltage
  • 34 ns typ propogation delay
  • 14.75 V / 16.0 V UVLO protection
  • CTI 600 Package with 8 mm creepage
  • Secondary Ground Pin
  • Product validation according to AEC-Q100

利点

  • PMOS Output for Reduced Switching Losses
  • Strong 6.5 A output stage
  • Best-in-class CMTI of > 300 kV/µs
  • 8 mm input-to-output
  • Max. 8 ns Part-to-part prop delay skew+
  • IEC 60747-17 (planned), UL 1577
  • VIORM = 1767 V (peak, reinforced)
  • VISO = 5.7 kV (rms) for 1 min
  • UVLO options for GaN, Si, IGBT, SiC
  • Pin-to-pin package option
