IR2011
新規設計非推奨
RoHS対応
鉛フリー

IR2011

200 V high-side and low-side gate driver IC
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2011
IR2011
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    75 ns
  • 伝搬遅延オン
    80 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    1 A
  • 出力電流 (Sink)
    1 A
  • 認定
    Industrial
  • 電圧クラス
    200 V
OPN
IR2011PBF
製品ステータス not for new design
インフィニオン パッケージ
PDIP8
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス not for new design
インフィニオン パッケージ
PDIP8
パッケージ名 -
梱包サイズ 3000
梱包形態 TUBE
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
200 V High and Low Side Driver IC with typical 1 A source and 1 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

特長

  • Floating channel for bootstrap op.
  • Fully operational to 200 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Indep. low & high side channels
  • Input logic HIN/LIN active high
  • Undervol. lockout for both channels
  • 3.3 and 5 V input logic compatible
  • CMOS Schmitt-triggered inputs
  • Matched prop. delay for both chan.

アプリケーション

図

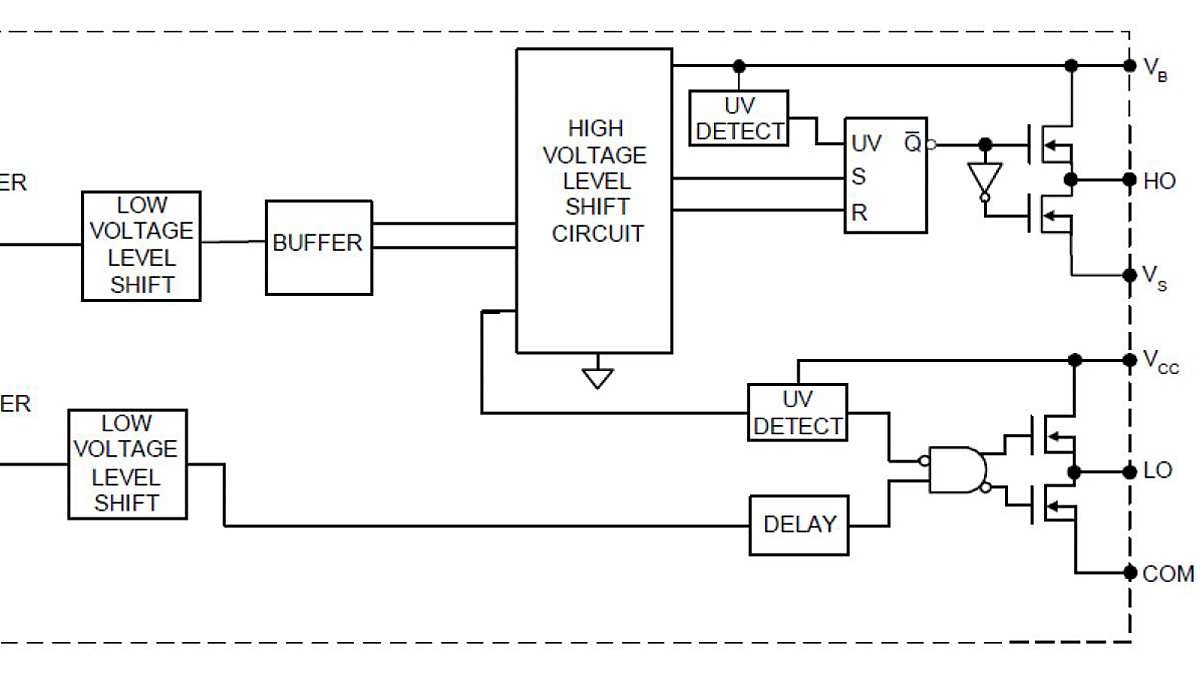

Circuit_Diagramm_IR2011

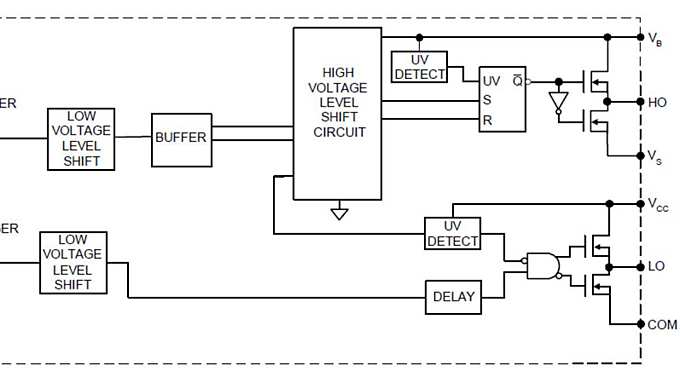

Circuit_Diagramm_IR2011
