Active and preferred
RoHS準拠

IPM018N10NM5LF2

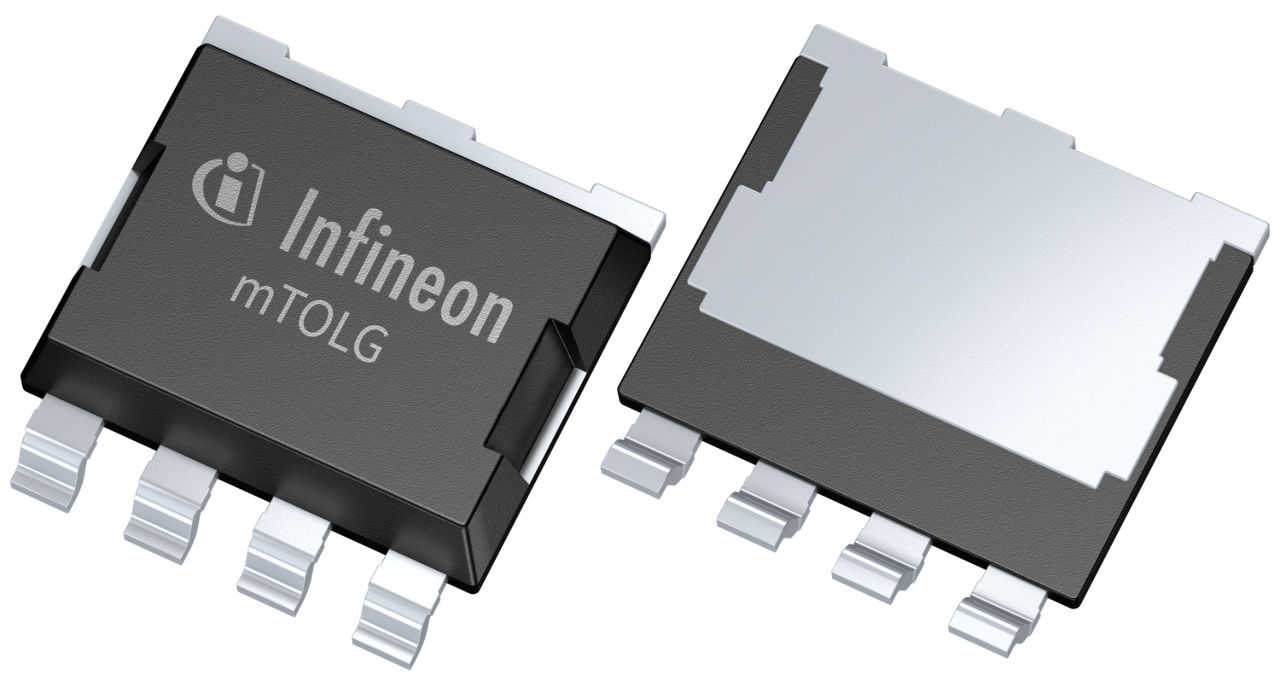

OptiMOS™ 5 single N-channel Linear FET 2 100 V, 1.8 mΩ, 176 A in 8 mm x 8 mm footprint
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPM018N10NM5LF2
IPM018N10NM5LF2
データシート

Product details

  • ID (@25°C) max
    285 A
  • QG (typ @10V)
    142 nC
  • RDS (on) (@10V) max
    1.85 mΩ
  • VDS max
    100 V
  • VGS(th)
    3.15 V
  • パッケージ
    mTOLG (8x8)
  • 動作温度
    -55 °C to 175 °C
  • 極性
    N
  • 特別な機能
    Wide SOA
推奨
OPN
IPM018N10NM5LF2AUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-HSOG-4
パッケージ名 mTOLG
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-HSOG-4
パッケージ名 mTOLG
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
IPM018N10NM5LF2 is Infineon’s best-in-class OptiMOS™ 5 Linear FET 2 100 V in the new 8x8 mTOLG, offering the industry’s lowest RDS(on) and wide SOA at 25˚C. This is a JEDEC listed package, compatible with other 8x8 mm2 gullwing package MOSFETs, i.e. LFPAK88 type. The combination of the OptiMOS™ 5 Linear FET 2 technology and the mTOLG package, is designed to provide highest power density for inrush current protection applications such as hot-swap, e-fuse, and battery protection in battery management systems (BMS).

機能

  • 8 mm x 8 mm footprint
  • Wide safe operating area (SOA)
  • Ultra low On-Resistance
  • Lower leakage current
  • Optimized transfer characteristic

利点

  • Highest power density in 8x8 mm2
  • Low conduction losses
  • Rugged linear mode operation
  • Better current sharing
  • Improved gate driver compatibility
