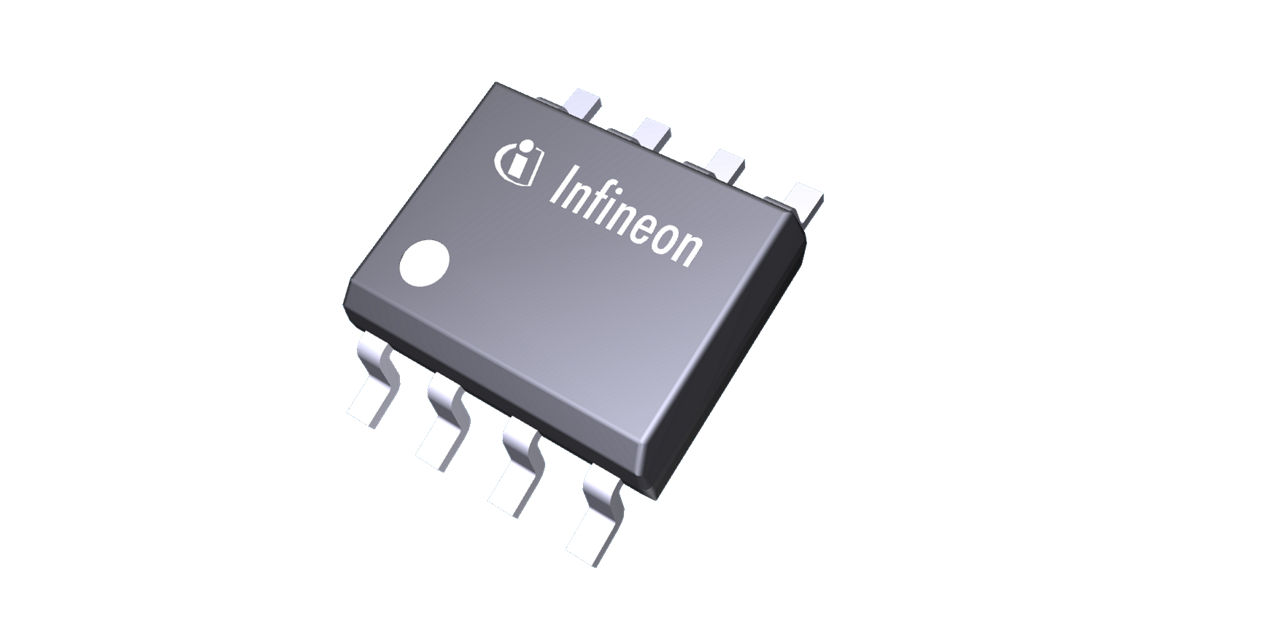

1EDI20N12AF

1200 V, 4 A single-channel gate driver with separate output and short circuit clamping
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI20N12AF
1EDI20N12AF
EA.
データシート

Product details

  • I q 1 max
    1 mA
  • I q 2 max
    2 mA
  • PD アウト
    400 mW
  • RDSON_H(最大)
    4.3 Ω
  • RDSON_H(標準)
    2.25 Ω
  • RDSON_L (最大)
    5 Ω
  • RDSON_L(標準)
    2.25 Ω
  • RthJA
    165 K/W
  • VBS UVLO (Off)
    8.5 V
  • VBS UVLO (On)
    9.1 V
  • VCC UVLO (On)
    2.85 V
  • VCC UVLO (Off)
    2.75 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    120 ns
  • 伝搬遅延オン
    115 ns
  • 入力 Vcc
    3.1 V to 17 V
  • 出力電流 (Sink)
    3.5 A
  • 出力電流 (Source)
    4 A
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
1EDI20N12AFXUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The 1EDI20N12AF is a 1200V single-channel isolated gate driver with 3.5/4A typical sinking and sourcing peak output current in a DSO-8 narrow package. It belongs to the EiceDRIVER™ 1ED Compact 150mil family (1ED-AF family), offering separate sink and source output, 40ns input filter, and accurate stable timing. It can operate over a wide supply voltage range, either unipolar or bipolar.

機能

  • Compact single channel isolated
  • For 600 V, 650 V, 950 V MOSFETs
  • Galvanically isolated
  • 4 A typ. sink & source output
  • 40 V max. output supply voltage
  • 120 ns propagation delay with 40 ns input filter
  • Wth 40 ns input filter
  • High CMTI >100 kV/μs
  • Separate source and sink outputs
  • Short-circuit clamping
  • Active shutdown
  • DSO-8 150 mil narrow-body package

利点

  • Tailored for all 650 V CoolMOS™ C7, P6 and other super junction MOS transistors
  • High switching frequency applications as SMPS, up to 4 MHz
  • Integrated filters reduce the need of external filters
  • Suitable for operation at high ambient temperature and in fast switching applications
  • No need to adapt signal voltage levels between μController and driver
  • Active shutdown to ensure a safe IGBT off-state in case the output chip is not connected to the power
  • Short-circuit clamping to limit the gate voltage during short circuit

図

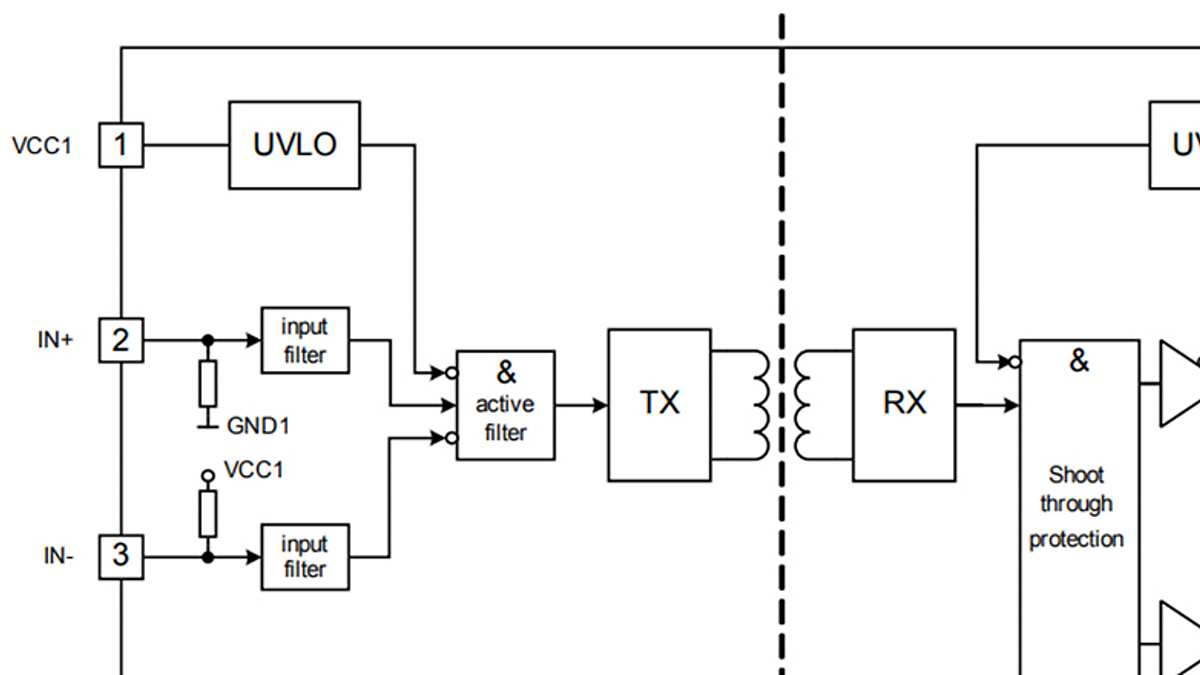

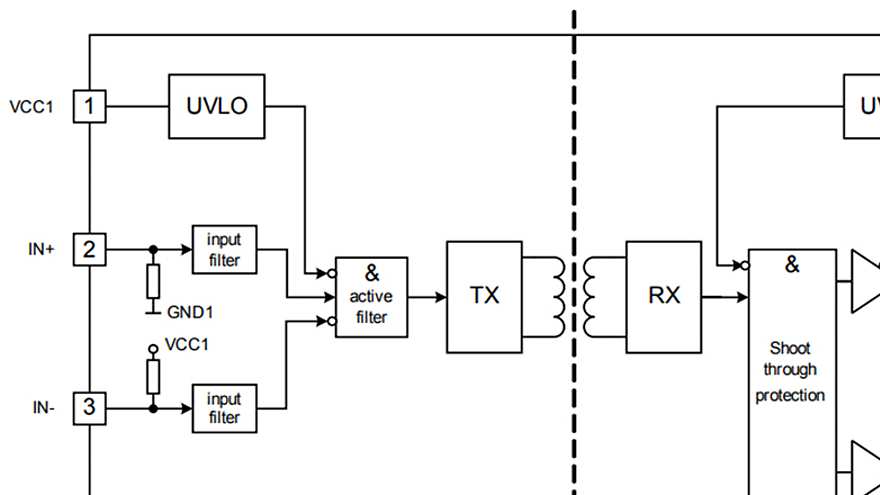

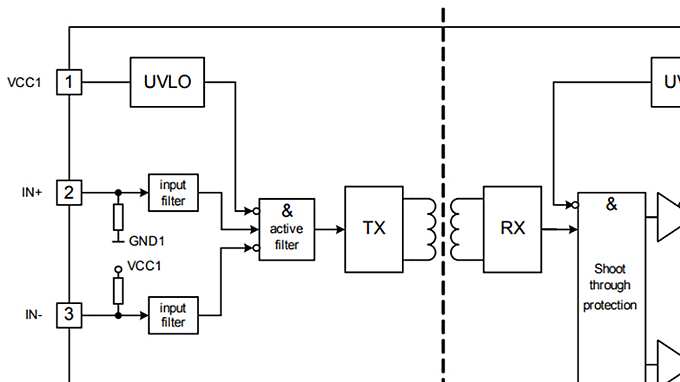

Block_1EDIxxN12AF
Block_1EDIxxN12AF
Block_1EDIxxN12AF Block_1EDIxxN12AF Block_1EDIxxN12AF

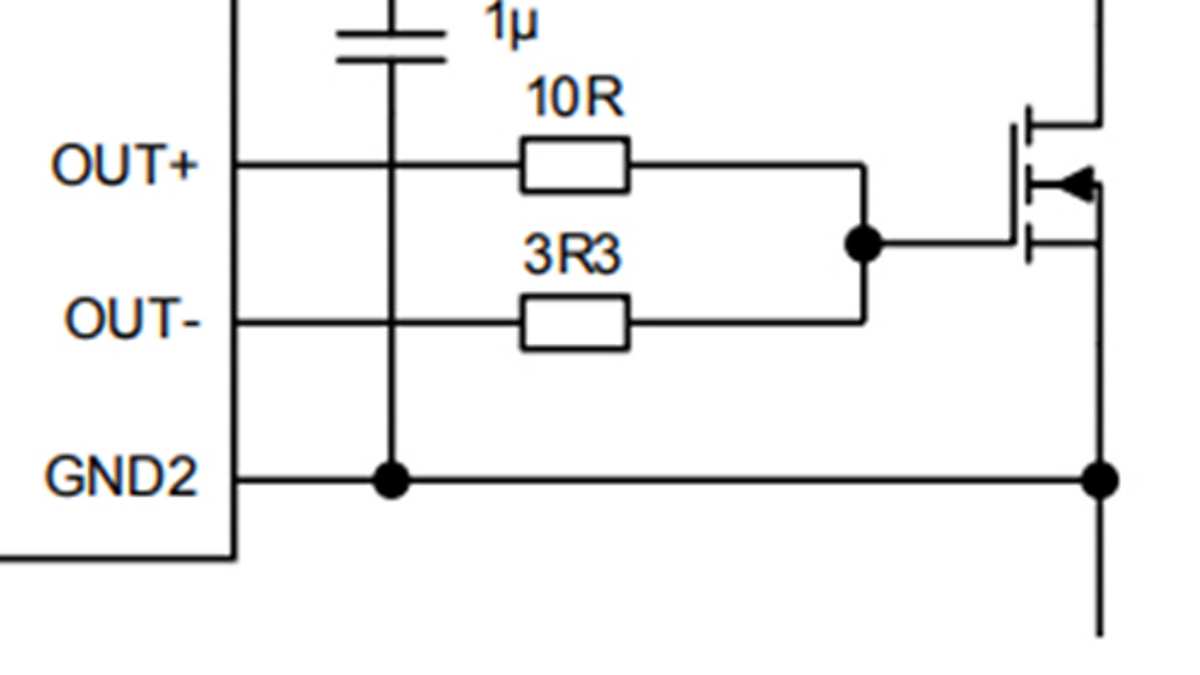

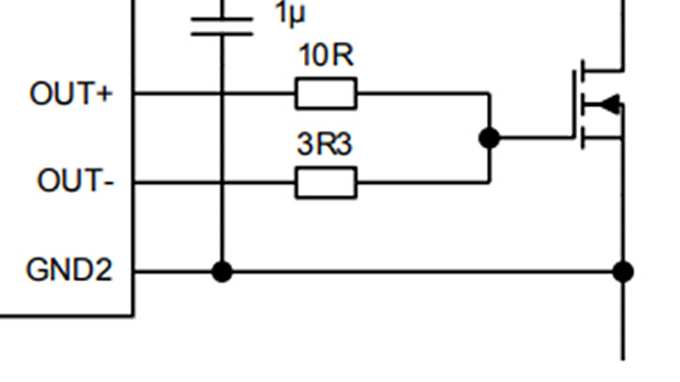

1EDIxxN12AF 1EDIxxN12AF 1EDIxxN12AF
×
