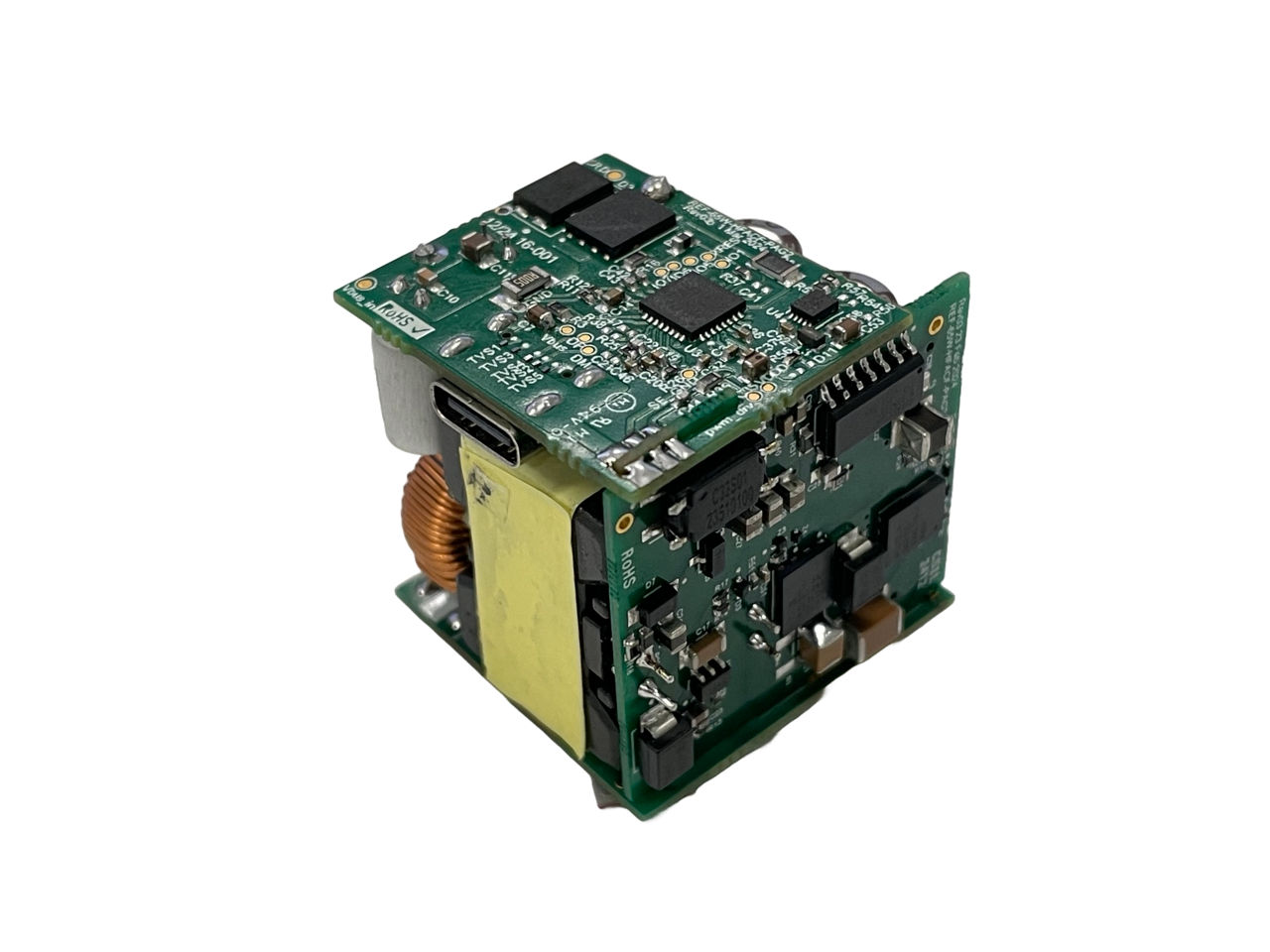

REF_65W_HFACF_PAG2_PA

Compact 65 W USB-C PD power adapter
ユーザー マニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_65W_HFACF_PAG2_PA
REF_65W_HFACF_PAG2_PA
ユーザー マニュアル

製品仕様情報

  • サブアプリケーション
    USB-C power adapter
  • トポロジー
    Flyback
  • ファミリー
    USB PD Controller, DC-DC Converter
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電圧 範囲
    5 V～21 V
  • 出力電流 (最大)
    3.25 A
  • 周波数 範囲
    20 kHz～180 kHz
  • 対象アプリケーション
    Power Supplies
  • 認定
    Consumer
  • 電力 (最大)
    65 W
推奨
OPN
REF65WHFACFPAG2PATOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ N/A
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 0
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

特長

  • Best-in-class tiny load efficiency
  • Support laptop power adapter peak load
  • High power density (uncased 32 W/in³)
  • Support 65 W output wattage
  • Support PD 3.1 PPS
  • Support BC1.2, Apple charging, and QC5.0
  • Support high frequency operation
  • Wide input operation (100 Vac - 240 Vac)
  • Wide output voltage (5 V- 21 V)
  • Integrate x-cap discharge
  • Integrate Vcc boost converter
  • Support firmware upgrade over CC lines

利点

  • Highly integrated system solution
  • Meet DoE VI and CoC Tier2
  • Meet IEC62368 x-capacitor discharge
  • Meet EuP Lot6 (180 mW/250 mW) tiny load
  • Low standby power consumption <30 mW
  • Support firmware upgrade over USB-C
  • Capable of upgrading to PD 3.2 AVS
