TLD2131-3EP

The LITIX™ Basic+ TLD2131-3EP is a triple channel high-side driver IC with integrated output stages
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD2131-3EP
TLD2131-3EP
EA.
データシート

Product details

  • Output Current per channel
    5 mA to 80 mA
  • Currently planned availability until at least
    2038
  • Iq
    0.1 µA
  • PWM
    Yes
  • PWM engine
    No
  • VQ (multiple)
    40.0 V
  • VS
    5.5 V to 40 V
  • Open Load Detection
    Yes
  • Single LED short detection
    Yes
  • Topology
    Linear
  • Power Offloading
    No
  • Family
    LITIX™ Basic+
  • Parallelized Output Current
    240 mA
  • Output Channels
    3
  • Control Inputs
    1
  • Operating Temperature
    -40 °C to 150 °C
  • Short GND Detection
    Yes
  • Short Circuit Protection
    Yes
  • Product Category
    Automotive Lighting ICs
  • Language
    SPICE
  • Tolerance
    5%
推奨
OPN
TLD21313EPXUMA1
製品ステータス active and preferred

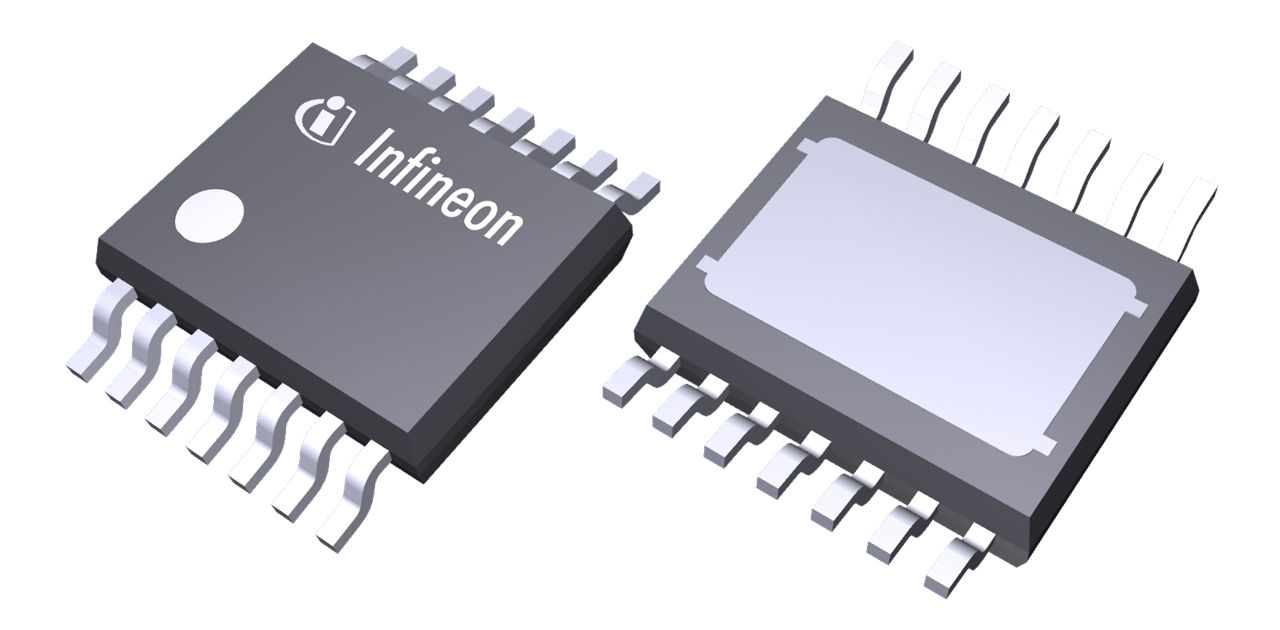

インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLD2131-3EP is designed to control LEDs with a current up to 80 mA. In typical automotive applications the device is capable of driving 3 red LEDs per chain (total 9 LEDs) with a current up to 60 mA and even above, if not limited by the overall system thermal properties. Practically, the output current is controlled by an external resistor or reference source, independently from load and supply voltage changes.

機能

  • Triple channel device with integrated
  • High O/P current (upto 80mA) per channel
  • Low current consumption in sleep mode
  • Low O/P leakage when channel is “off”
  • Low current consumption during fault
  • Additional output supported by LITIX™
  • Intelligent fault management: up to 16
  • Polarity protection allows reduction
  • Overload protection
  • Wide temperature range:-40°C<150°C
  • Current control via low power resistor
