IRS2109

IRS2109

600 V half-bridge gate driver IC with shutdown
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2109
IRS2109
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    750 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.6 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
製品ステータス
インフィニオン パッケージ
パッケージ名
梱包サイズ
梱包形態
MSL (湿度感受性レベル)
防湿梱包
鉛フリー
ハロゲンフリー
RoHS対応
Infineon stock last updated:
600 V Half Bridge Driver IC with typical 0.29 A source and 0.6 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC, 14 Lead SOIC, 14 Lead PDIP.For the new version with our SOI technology we recommend 2ED2109S06F , providing integrated bootstrap diode, better robustness and higher switching frequency

特長

  • Floating driver for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3, 5 & 15 V input logic compat.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • Highside out. in phase with HIN in.
  • Logic & power ground +/- 5 V offset
  • Internal 540 ns deadtime

アプリケーション

図

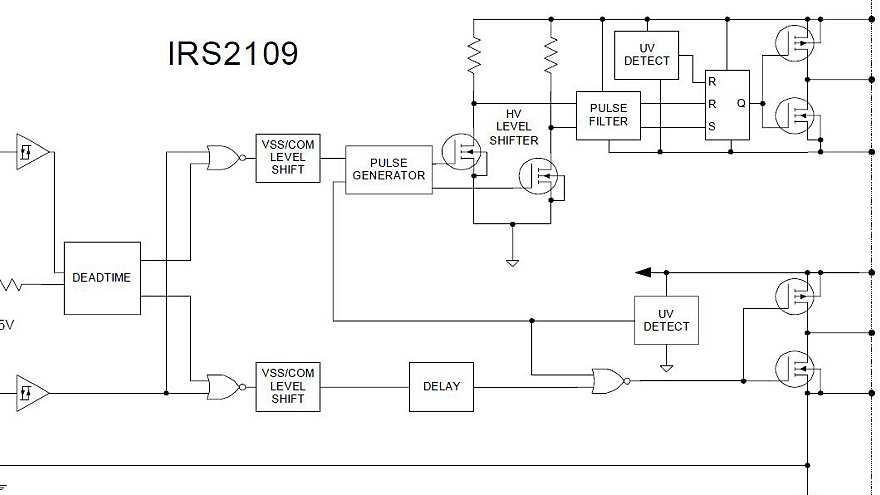

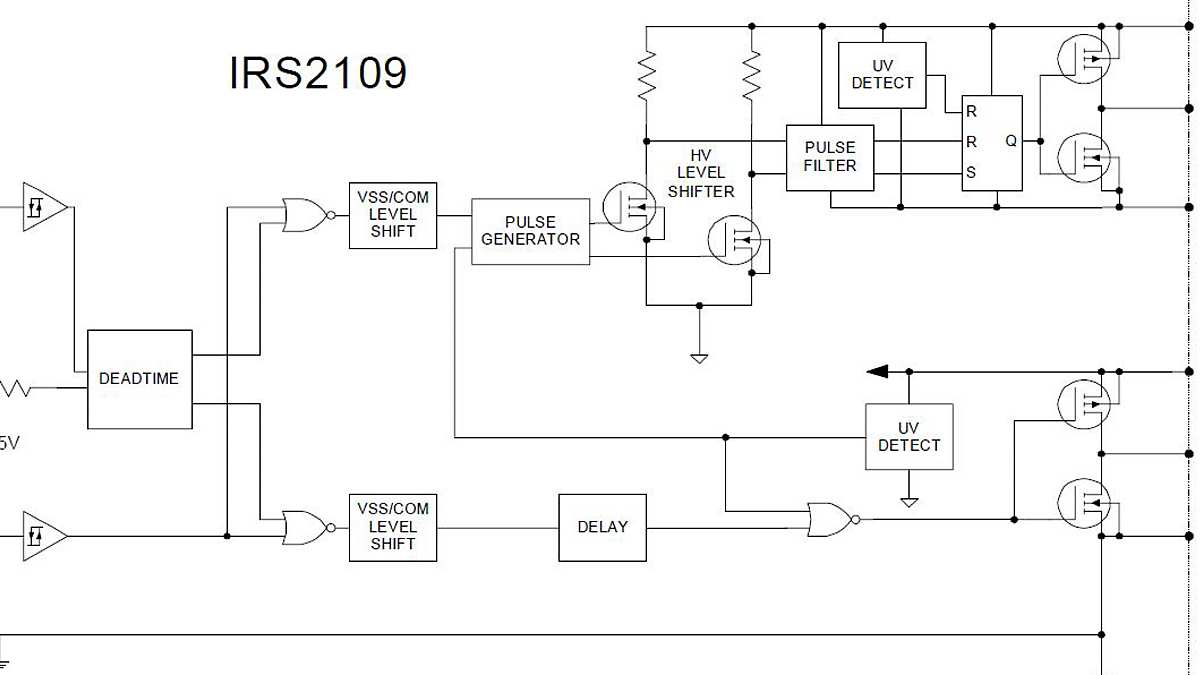

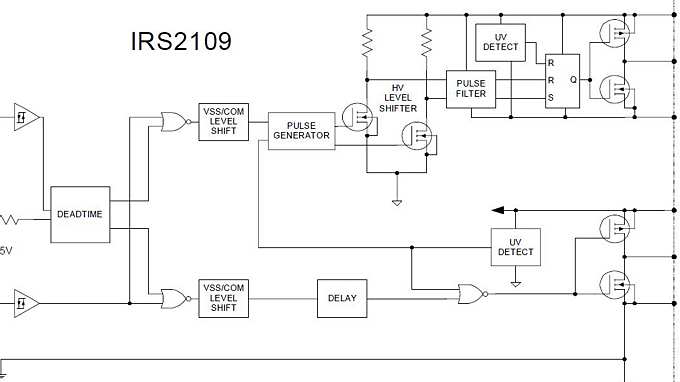

Circuit_Diagramm_IRS2109
Circuit_Diagramm_IRS2109
Circuit_Diagramm_IRS2109 Circuit_Diagramm_IRS2109 Circuit_Diagramm_IRS2109
×
