IR2111

生産終了
600 V half-bridge gate driver IC with shoot through protection
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2111
IR2111
データシート

製品仕様情報

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    750 ns
  • 入力 Vcc (範囲)
    10 V ～ 20 V
  • 出力電流 (Sink)
    0.5 A
  • 出力電流 (Source)
    0.25 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2111PBF
製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
600 V Half Bridge Driver IC with typical 0.25 A source and 0.5 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervol. lockout for both channels
  • CMOS Schmitt-triggered
  • Matched prop. delay for both chan.
  • Internally set deadtime
  • High side out. in phase with IN in.

用途

図

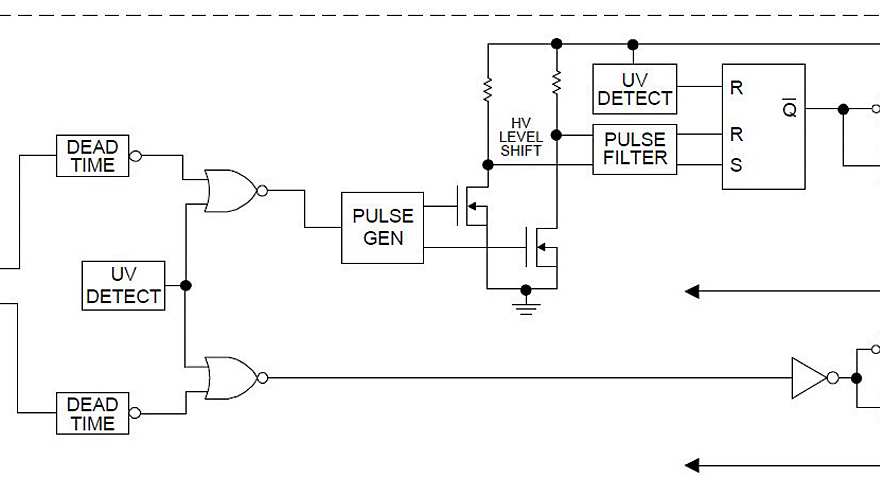

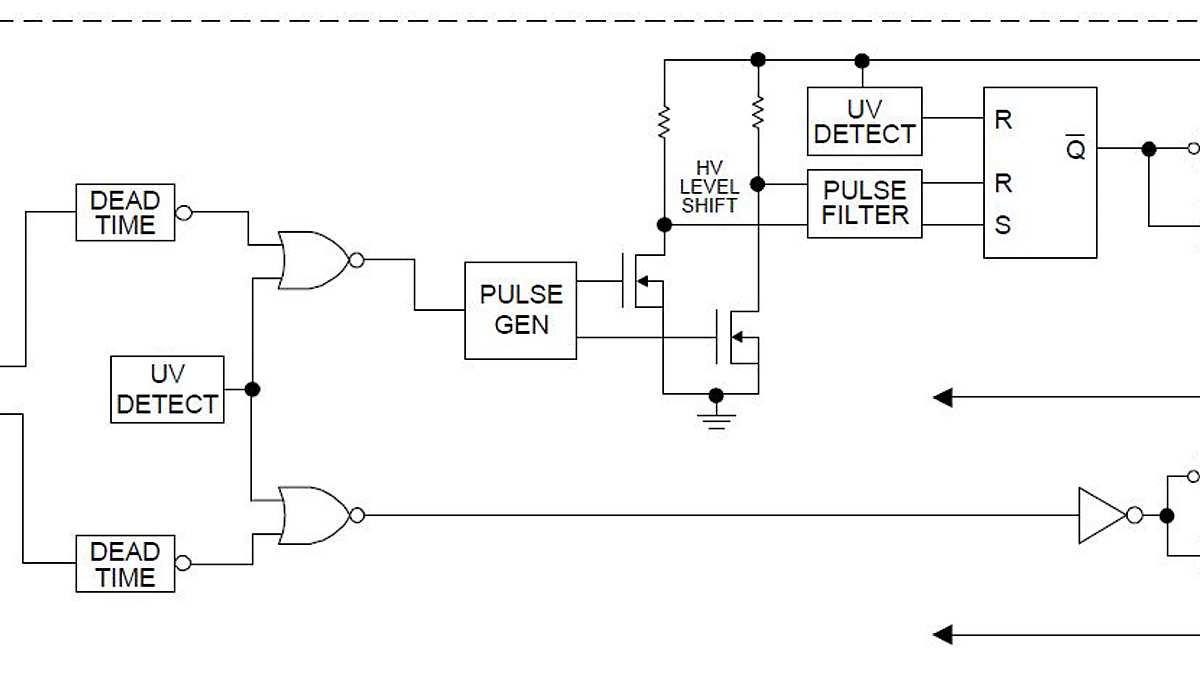

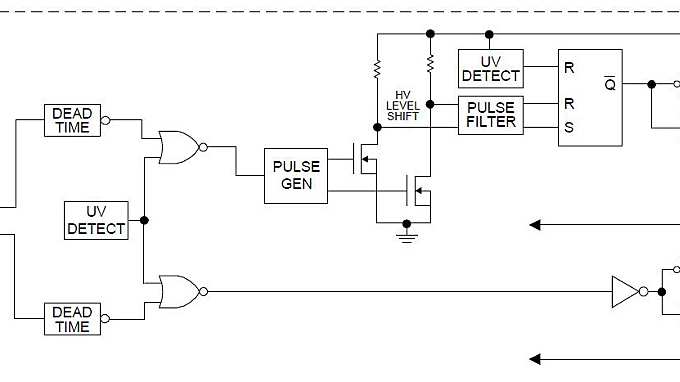

Circuit_Diagramm_IR2111
Circuit_Diagramm_IR2111
Circuit_Diagramm_IR2111 Circuit_Diagramm_IR2111 Circuit_Diagramm_IR2111
×
