IR2010

200 V high-side and low-side gate driver IC with shutdown
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2010
IR2010
データシート

Product details

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    65 ns
  • 伝搬遅延オン
    95 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    3 A
  • 出力電流 (Source)
    3 A
  • 認定
    Industrial
  • 電圧クラス
    200 V
推奨
OPN
IR2010PBF
製品ステータス active and preferred
インフィニオンパッケージ
PDIP14
パッケージ名 N/A
包装サイズ 1500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PDIP14
パッケージ名 -
包装サイズ 1500
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 200 V high and low side Gate Driver IC with typical 3 A source and 3 A sink currents in 14 Lead PDIP package for IGBTs and MOSFETs . Also available in 8 Lead SOICWB.

機能

  • Floating channel for bootstrap op.
  • Fully operational to 200 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervol. lockout for both channels
  • 3.3 V logic compatible
  • Seperate logic supply range
  • CMOS Schmitt-triggered inputs
  • Shutdown input turns off both chan.
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs

図

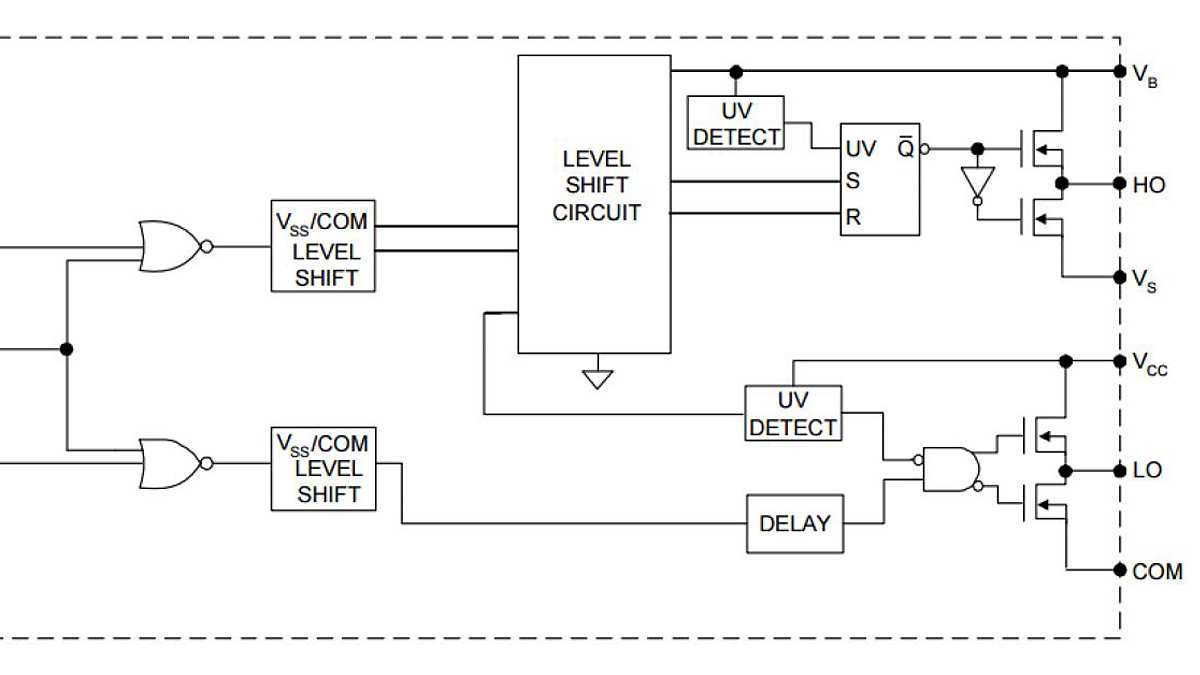

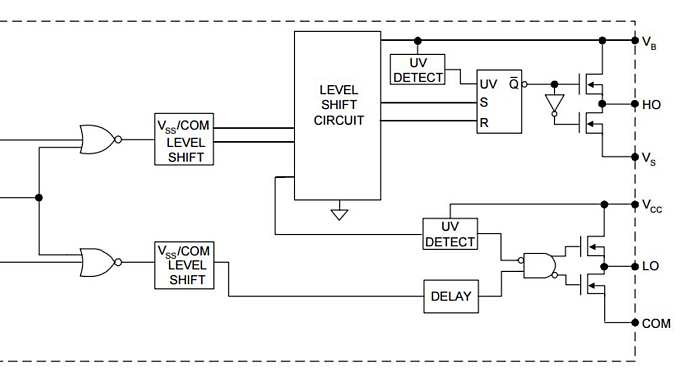

Circuit_Diagramm_IR2010
Circuit_Diagramm_IR2010
Circuit_Diagramm_IR2010 Circuit_Diagramm_IR2010 Circuit_Diagramm_IR2010
×
