IFF450B12ME4S8P_B11

1200 V, 450 A dual IGBT module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFF450B12ME4S8P_B11
IFF450B12ME4S8P_B11
データシート

Product details

  • IC(nom) / IF(nom)
    450 A
  • IC max
    450 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.95 V
  • Configuration
    half-bridge
  • Housing
    EconoDUAL™ 3
  • Dimensions (length)
    152 mm
  • Dimensions (width)
    62 mm
  • Technology
    IGBT4 - E4
  • Features
    PressFIT, TIM
  • Qualification
    Industrial
  • Voltage Class max
    1200 V
推奨
OPN
IFF450B12ME4S8PB11BPSA1
製品ステータス active and preferred
インフィニオンパッケージ
AG-ECONOD
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
AG-ECONOD
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

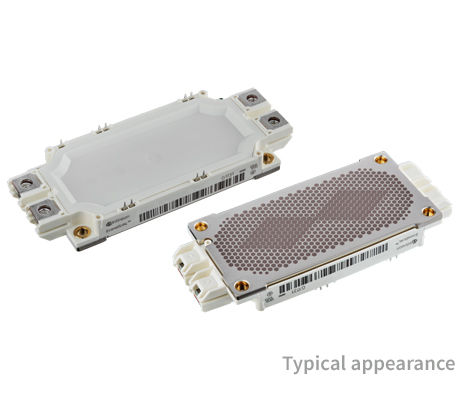

EconoDUAL™ 3 1200V dual IGBT module with Trench/Fieldstop IGBT4, Emitter Controlled 4 Diode, NTC, integrated shunts, PressFIT contact technology, and pre-applied Thermal Interface Material .

機能

  • Low VCEsat
  • Tvj op = 150°C
  • Standard housing
  • Integrated shunts resistors
  • PressFIT control pins
  • Screw power terminals
  • Pre-applied thermal interface mat.
  • Optimized IGBT turn-on
  • Optimized diode recovery losses
  • Molded terminals
