FF225R65T3E3

6500 V, 225 A half-bridge IGBT module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF225R65T3E3
FF225R65T3E3
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    225 A
  • IC (最大)
    225 A
  • VCE(sat) (Tvj=25°C typ)
    3 V
  • VCES / VRRM
    6500 V
  • VF (Tvj=25°C typ)
    3.1 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    XHP™ 3
  • 寸法 (width)
    99.8 mm
  • 寸法 (length)
    140 mm
  • 技術
    IGBT3 - E3
  • 特長
    10.4 kV isolation, Phase leg
  • 認定
    Industrial
  • 電圧クラス (最大)
    6500 V
推奨
OPN
FF225R65T3E3BPSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-XHP3K65
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ AG-XHP3K65
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
XHP™ 3 6500 V, 225 A half-bridge IGBT module with Trench/Fieldstopp IGBT3 and Emitter Controlled 3 diode.

特長

  • High DC stability
  • Low VCEsat
  • Extended storage temperature
  • * down to T(stg) = -55°C
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • Tvj op=150°C
  • AlSiC base plate
  • Increased TC capability
  • Fire & smoke EN45545 R22, R23 : HL3
  • Modular concept

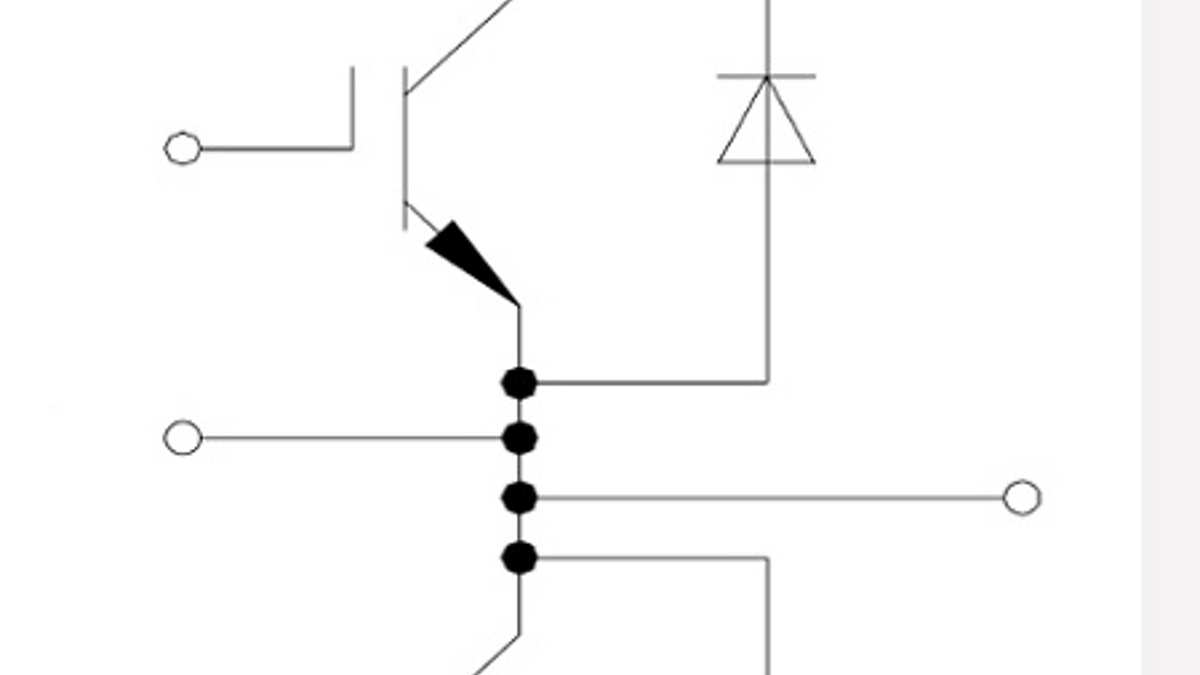

  • Halfbridge configuration

利点

  • Standardized housing: 100x140x40 mm
  • decades of field experience
  • Long service life
  • Enables clean electrical design
  • Enables clean mechanical design
  • Scalability in smaller steps
  • One type for various power levels
  • Smoother supply chain handling
  • Enables downsizing on system level
  • less EMI issues

図

XHP3_3300
XHP3_3300
XHP3_3300 XHP3_3300 XHP3_3300
×
