Active and preferred
RoHS準拠
鉛フリー

FF200R12KE4P

1200 V、200 AハーフブリッジIGBTモジュール
データシート
ボード
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF200R12KE4P
FF200R12KE4P
EA.
データシート

製品仕様情報

  • IC(nom) / IF(nom)
    200 A
  • IC (最大)
    200 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    62 mm
  • 寸法 (length)
    106.4 mm
  • 寸法 (width)
    61.4 mm
  • 技術
    IGBT4 - E4
  • 特長
    TIM
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V
推奨
OPN
FF200R12KE4PHOSA1
製品ステータス active and preferred
インフィニオンパッケージ AG-62MMHB
パッケージ名 N/A
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-62MMHB
パッケージ名 -
包装サイズ 8
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり
62 mm、1200 V、200 AのハーフブリッジIGBTモジュール。トレンチ/フィールドストップIGBT4、最適化されたエミッター制御ダイオード、および事前塗布された熱伝導材料を備えています。

特長

  • 動作温度: 最大150 ℃
  • UL1557 E83336準拠のUL/CSA認証
  • 最適化されたスイッチングソフトネス
  • スイッチング損失の低減
  • 高電流対応
  • RoHS準拠

図

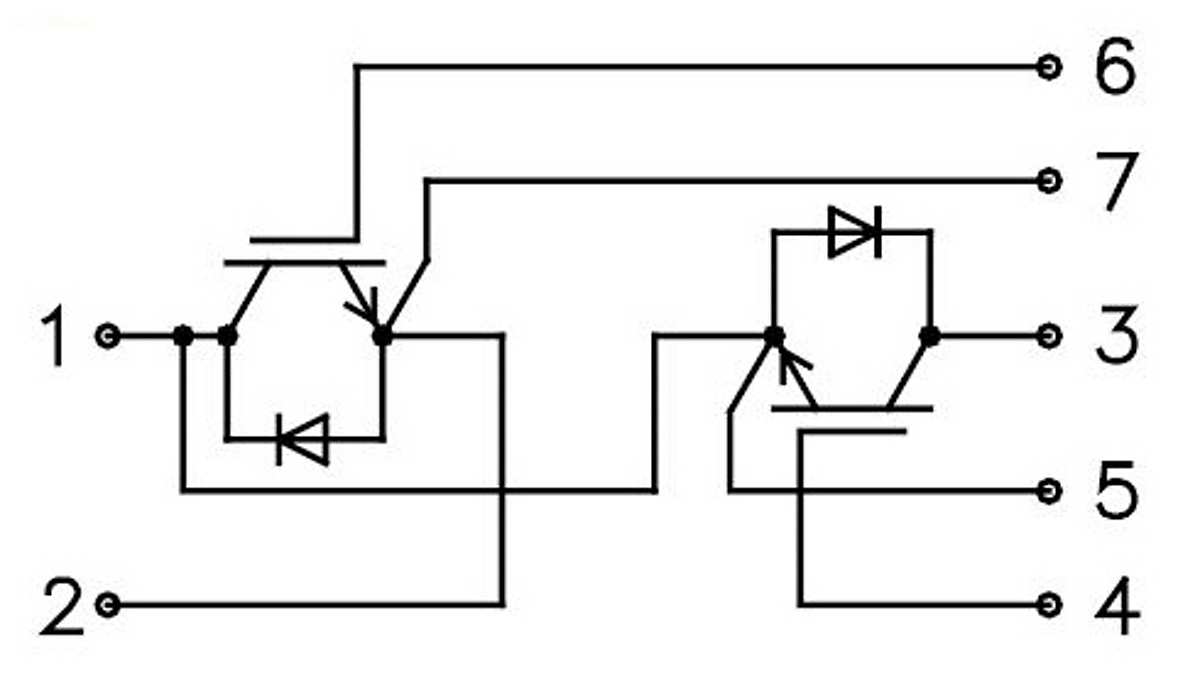

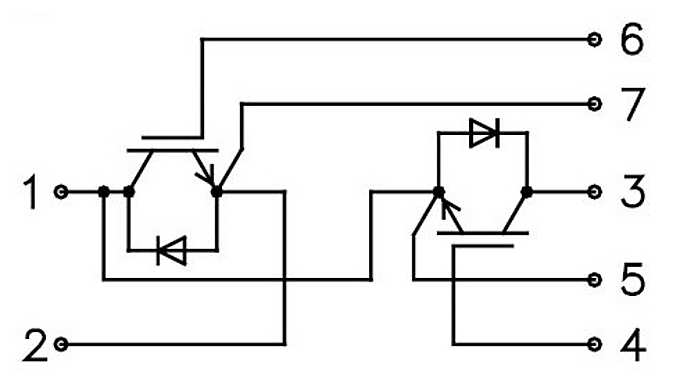

Circuit_diagram_62mm_Half_Bridge
Circuit_diagram_62mm_Half_Bridge
Circuit_diagram_62mm_Half_Bridge Circuit_diagram_62mm_Half_Bridge Circuit_diagram_62mm_Half_Bridge
×
