AIKBE40N65RF5

新規

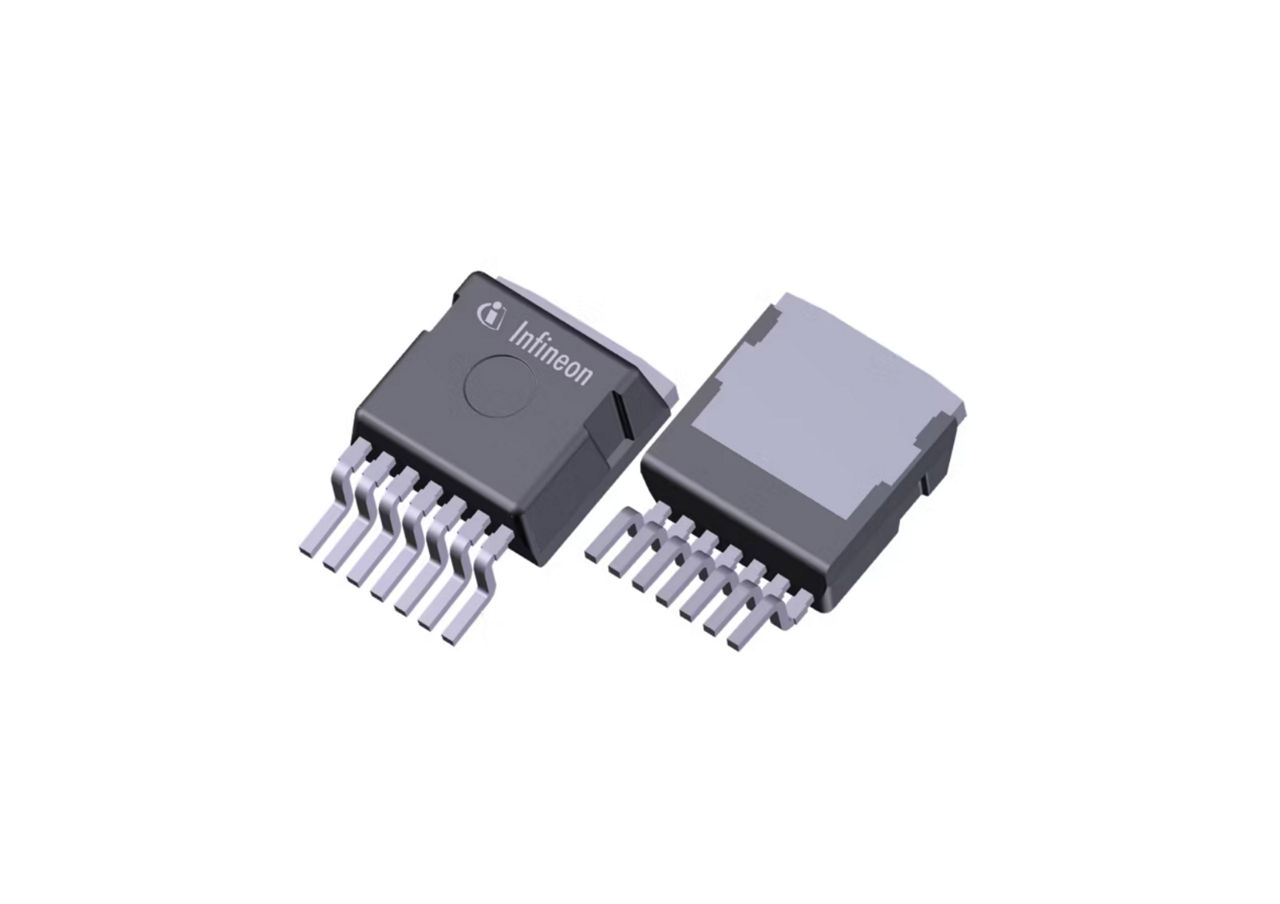

Automotive Silicon-carbide (SiC) Hybrid Discrete 650 V in D2PAK-7L
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AIKBE40N65RF5
AIKBE40N65RF5
データシート

製品仕様情報

  • Currently planned availability until at least
    2033
  • Eoff (Hard Switching)
    0.09 mJ
  • Eon
    0.1 mJ
  • IC (@ 100°) (最大)
    62 A
  • IC (@ 100°) (最大)
    62 A
  • IC (@ 25°) (最大)
    96 A
  • ICpuls (最大)
    120 A
  • IF (最大)
    46 A
  • IFpuls (最大)
    90 A
  • QGate
    90 nC
  • td(off)
    112 ns
  • td(on)
    14 ns
  • tf
    14 ns
  • tr
    6 ns
  • VCE(sat)
    1.66 V
  • VF
    1.45 V
  • スイッチング周波数 (範囲)
    40 kHz ～ 100 kHz
  • パッケージ
    TO263-7
  • 技術
    IGBT TRENCHSTOP™ 5 + CoolSiC Schottky Diode Gen5
  • 発売年
    2025
推奨
OPN
AIKBE40N65RF5ATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO263-7
パッケージ名 D2PAK 7-pin
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TO263-7
パッケージ名 D2PAK 7-pin
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Infineon has developed a hybrid of 650V TRENCHSTOP™ 5 AUTO fast-switching IGBT and CoolSiC™ Schottky Diode with best efficiency in hard switching & resonant topologies to enable a cost-efficient performance boost for fast switching automotive applications such as On-Board Charger, PFC, DC-DC.

特長

  • VCE = 650 V
  • IC = 40 A
  • 650 V breakdown voltage
  • TrenchstopTM 5 fast-switching IGBT
  • CoolSiCTM Schottky diode G5
  • Maximum junction temperature Tvjmax = 175°C

利点

  • Low gate charge QG
  • Kelvin emitter for optimized switching
