6EDL04I06NT

600 V three-phase gate driver IC with integrated bootstrap diode, over current protection, enable and fault reporting
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

6EDL04I06NT
6EDL04I06NT
EA.
データシート

Product details

  • VBS UVLO (Off)
    9.8 V
  • VBS UVLO (On)
    11.7 V
  • VCC UVLO (Off)
    9.8 V
  • VCC UVLO (On)
    11.7 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    490 ns
  • 伝搬遅延オン
    530 ns
  • 入力 Vcc
    13 V to 17.5 V
  • 出力電流 (Source)
    0.165 A
  • 出力電流 (Sink)
    0.375 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
6EDL04I06NTXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-28
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-28
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ Compact - Full bridge 3 Phase gate driver IC with LS-SOI technology to control power devices like MOS-transistors or 600V IGBTs .

機能

  • Thin-film-SOI-technology
  • Maximum blocking voltage +600V
  • Separate driver control circuits
  • CMOS & LSTTL compatible input
  • Signal interlocking of every phase
  • Detection of over current
  • Detection of under voltage supply

図

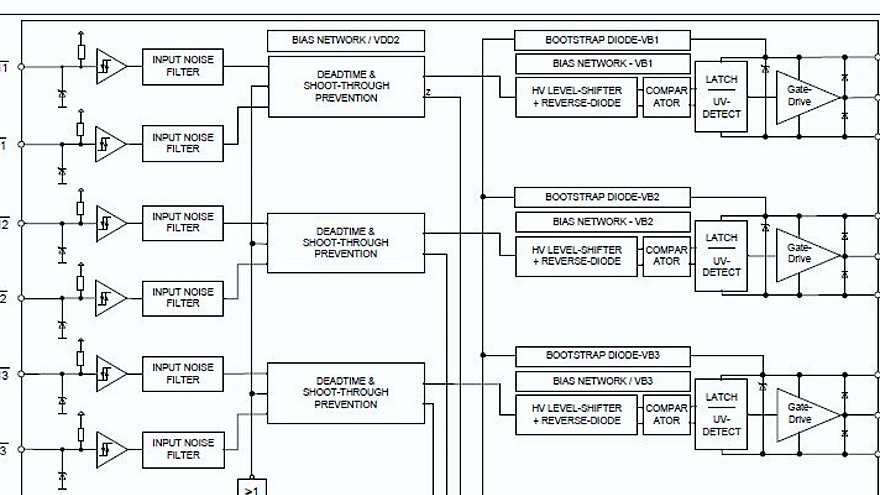

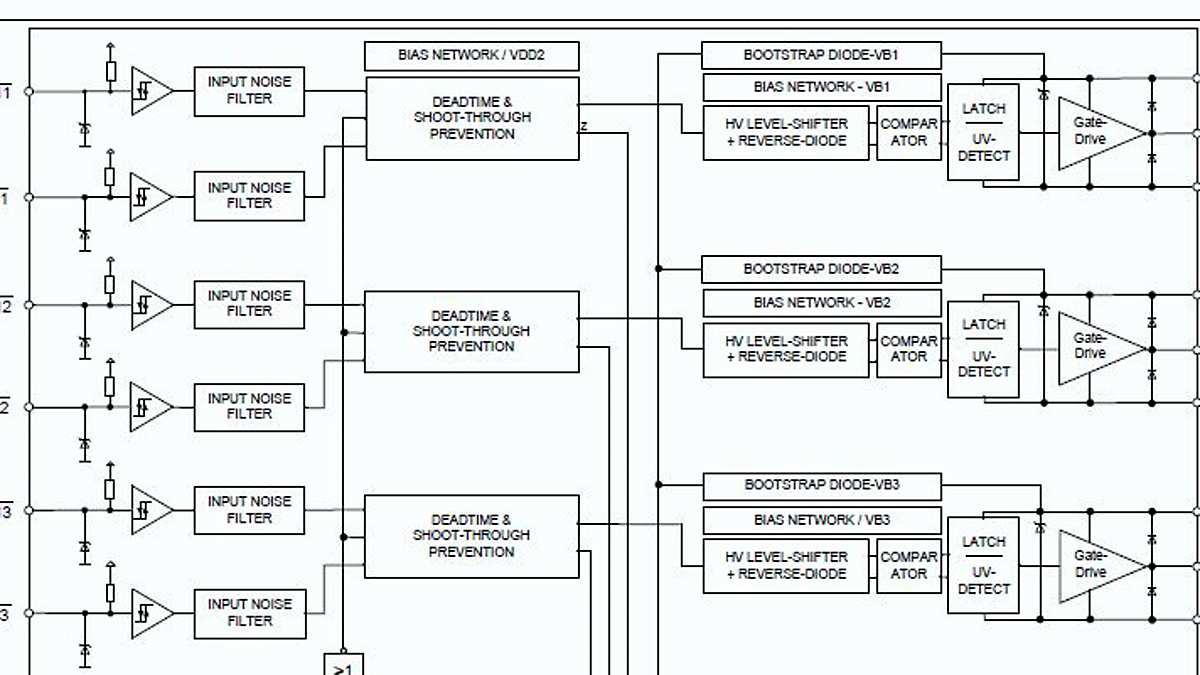

Circuit_diagram_6EDL04I06NT
Circuit_diagram_6EDL04I06NT
Circuit_diagram_6EDL04I06NT Circuit_diagram_6EDL04I06NT Circuit_diagram_6EDL04I06NT
×
