2EDS8265H

Fast, robust, dual-channel, reinforced isolated MOSFET gate drivers with accurate and stable timing
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDS8265H
2EDS8265H
EA.
データシート

Product details

  • VBS UVLO (On)
    8 V
  • VCC UVLO (On)
    2.85 V
  • アイソレーション タイプ
    Galvanic isolation - Reinforced
  • コンフィギュレーション
    High-side and low-side, High-side, Half Bridge
  • チャネル
    2
  • パッケージ
    WB-DSO-16
  • 予算価格€/ 1k
    1.63, 1.63
  • 伝搬遅延オフ
    37 ns
  • 伝搬遅延オン
    37 ns
  • 入力 Vcc
    3 V to 3.3 V
  • 入力側供給
    20 V
  • 出力電流 (Sink)
    8 A
  • 出力電流 (Source)
    4 A
  • 認定
    Industrial
  • 電圧クラス
    650 V
OPN
2EDS8265HXUMA2
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The EiceDRIVER™ 2EDS8265H is a reinforced isolated gate driverfor secondary-side control over the mandatory safe isolation barrier in SMPS. The strong 4A/8A source/sink gate driver features a high 150V/ns CMTI for robust operation with fast CoolMOS™ and high power switching noise environment.The short propagation delay of 37ns is provided with low variation over temperature, enabling the power system design to achieve higher efficiency.

機能

  • Fast switching with accurate timing
  • Optimized for area and system BOM
  • Robust against switching noise
  • Output- to-output channel isolation
  • Input-to-output channel isolation

利点

  • Efficiency gain and lower losses
  • Improved thermal behavior at smaller form factor
  • Protection and safe operation
  • Flexible configurations
  • Regulatory safety

System values

  • Enabling higher system efficiency and higher power density designs
  • Improving long term competitive cost position, integration and mass manufacturability
  • Extending end-product lifetime by improving safe operation of power switches in normal and abnormal field (grid) conditions
  • Lower EMI by ground isolation, driver proximity to MOSFETs or when using 4-pin Kelvin source MOSFETs
  • Simplified safety approval through component (VDE884-x, UL1577 and system (IEC60950, IEC62368) certificates

図

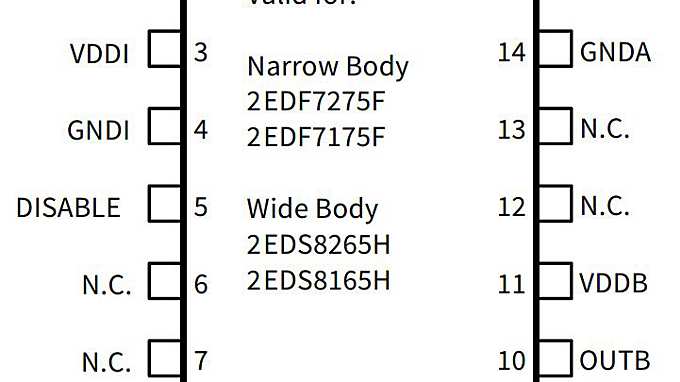

Pinconfiguration_2eds
Pinconfiguration_2eds

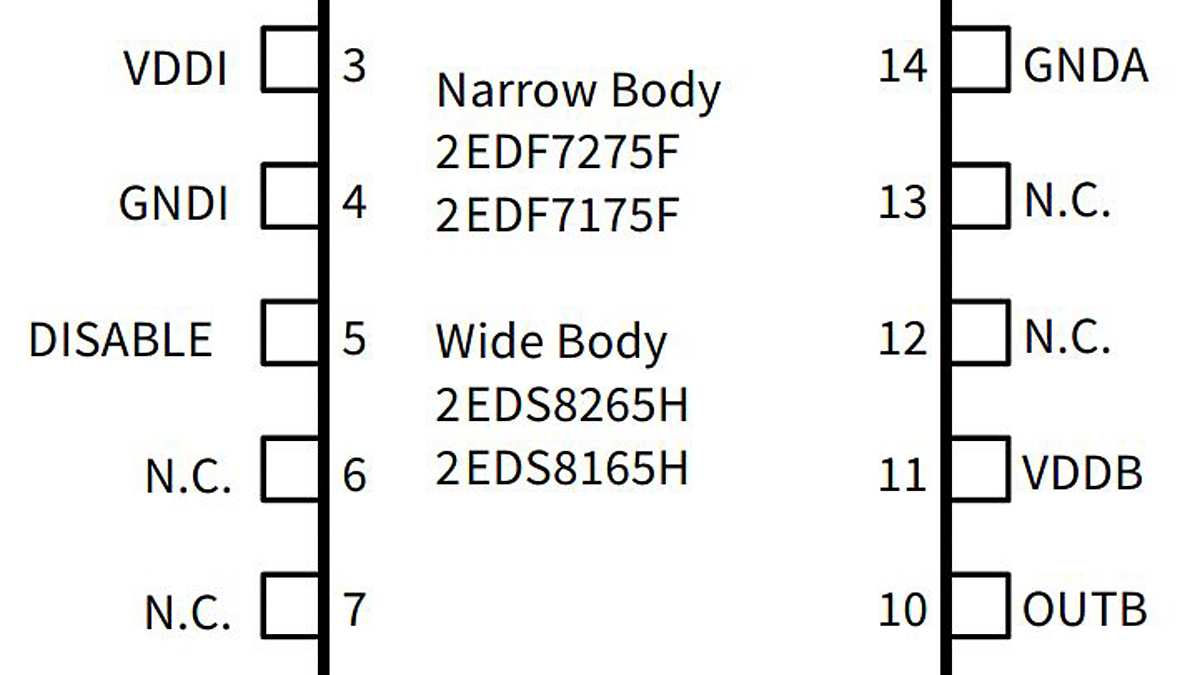

Pinconfiguration_2eds Pinconfiguration_2eds Pinconfiguration_2eds

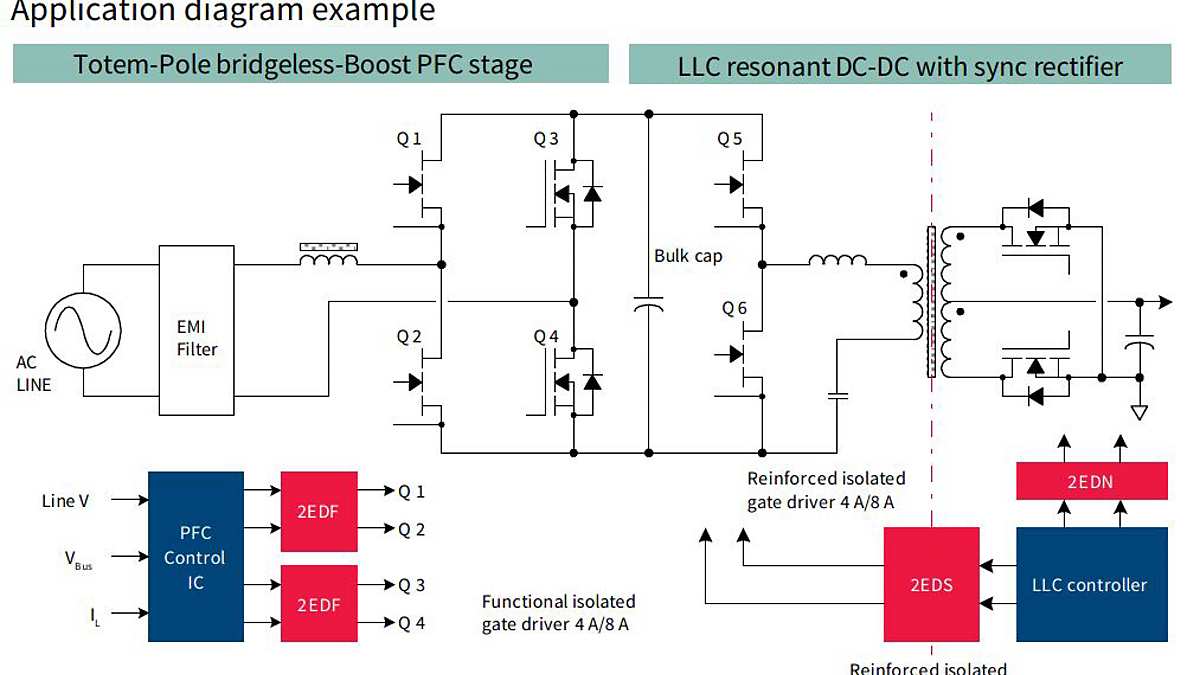

ApplicationDiagram_2eds ApplicationDiagram_2eds ApplicationDiagram_2eds
×
