アクティブで優先
RoHS準拠

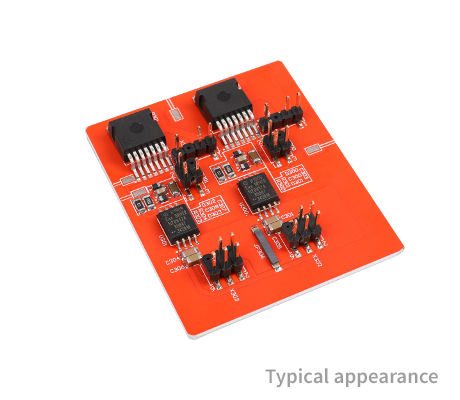

REF-SIC-D2PAK-BP

Reference board for 1200 V CoolSiC™ MOSFET in TO263-7
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-SIC-D2PAK-BP
REF-SIC-D2PAK-BP
EA.
ユーザーマニュアル

製品詳細

  • Topology
    Half Bridge
  • Family
    CoolSiC™ MOSFET
  • Board Type
    Reference Board
  • Input Type
    DC
  • Dimensions
    50x40x2 mm
  • Target Application
    GPD, Industrial Drives, Motor Control & Drives
  • Product Name
    REF-SIC-D2PAK-BP
  • Qualification
    Industrial
推奨
OPN
REFSICD2PAKBPTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The EiceDRIVER™ 1ED Compact 1EDI20H12AH is a component of the CoolSiC™ MOSFET 1200 V evaluation platform, facilitating bipolar supply with VCC2 at +15 V and GND2 negative. This platform showcases driving options for the silicon carbide CoolSiC™ MOSFET in TO263-7pin, divided into one motherboard and two drive cards for SMD. The motherboard EVAL_PS_SIC_DP_MAIN is designed for a maximum voltage of 800 V and a maximum pulsed current of 130 A.

機能

  • 1200 V CoolSiC™ MOSFET
  • Driver withh bipolar power supply
  • Core-less isolated gate drivers
  • Negative turn-off gate voltage
  • Utilize the IMS
  • All components SMD

Bill of Material
