EVAL-1ED3124MX12H

Evaluation board for 1ED3124MX12H - 2300 V, 14 A, 5.7 kV (rms) single-channel isolated gate driver
アプリケーションノート
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED3124MX12H
EVAL-1ED3124MX12H
EA.
アプリケーションノート

製品詳細

  • サブアプリケーション
    Server, Telecommunication
  • トポロジー
    Half Bridge
  • ファミリー
    IGBT Discrete, CoolSiC™ MOSFET, Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    EV Charger, Industrial Drives, Induction Heating, Power Supplies, Commercial Air Conditioning, Solar Energy Systems
  • 製品名
    EVAL-1ED3124MX12H
  • 認定
    Industrial
  • 電源電圧
    16 V
推奨
OPN
EVAL1ED3124MX12HTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスポャーパッキン DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り

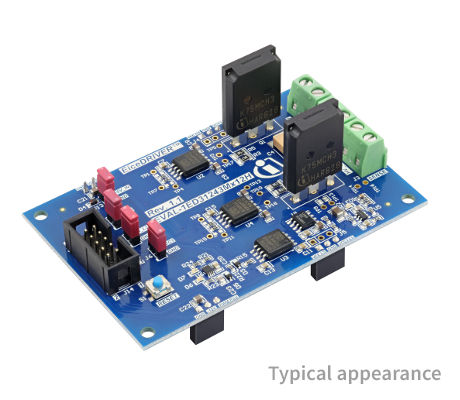

The EVAL-1ED3124MX12H utilizes two 1ED3124MU12H gate driver ICs for IGBTs and SiC MOSFETs, along with TRENCHSTOP™ IGBT IKQ75N120CH3. It features an additional gate driver IC for isolated over-current feedback and is ideal for double-pulse testing. The 1ED3124MU12H provides separate sink and source output, stable timing, active shutdown, and short-circuit clamping over a wide supply voltage range, unipolar or bipolar.

機能

  • Single channel isolated gate driver
  • For < 2300 V IGBT, SiC & Si MOSFET
  • 2300 V funct. offset volt. capable
  • Galvanically isolated
  • 14 A typ. sink & source peak outp.
  • 40 V absolute max. output voltage
  • 90 ns propagation delay
  • High CMTI >200 kV/μs
  • Separate source and sink outputs
  • Short-circuit clamping
  • DSO-8 300 mil wide-body package
  • 10.5 V/12.5 V UVLO protection

Bill of Material
