EiceDRIVER™ APD 2ED2410-EM - 24 V evaluation MOSFET daughterboard, common drain
ユーザーマニュアル
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EB 2ED2410 3D 1BCD
EB 2ED2410 3D 1BCD
EA.
ユーザーマニュアル

製品仕様情報

  • トポロジー
    High-Side, Back to Back common drain, High-side switch
  • ファミリー
    EiceDRIVER™ Gate Driver, OptiMOS™
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Automotive, Relays, Power Distribution, construction and agricultural vehicles (CAV)
  • 認定
    Automotive
  • 電源電圧 (範囲)
    3 V ～ 36 V
推奨
OPN
EB2ED24103D1BCDTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり
This daughterboard, EB 2ED2410 3D 1BCD, is part of a family of evaluation boards that can be combined with the 2ED2410-EM 24 V evaluation motherboard. It addresses one load channel and consists of two 60 V OptiMOSTM5 power MOSFETs (1.1 mOhm) in a back2back common drain configuration. Other available daughterboards include EB 2ED2410 3D 1BCS, EB 2ED2410 3D 1BCDP, and EB 2ED2410 3D 1BCSP, each with different configurations and features.

特長

  • Suitable for 12 and 24 V board nets
  • In combination with board EB 2ED2410 3M
  • 0,5 mOhm shunt resistor
  • 60 V OptiMOSTM5 power MOSFET
  • MOSFET temp monitoring using NTC
  • 20 A continuous or 30 A for 10 min

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

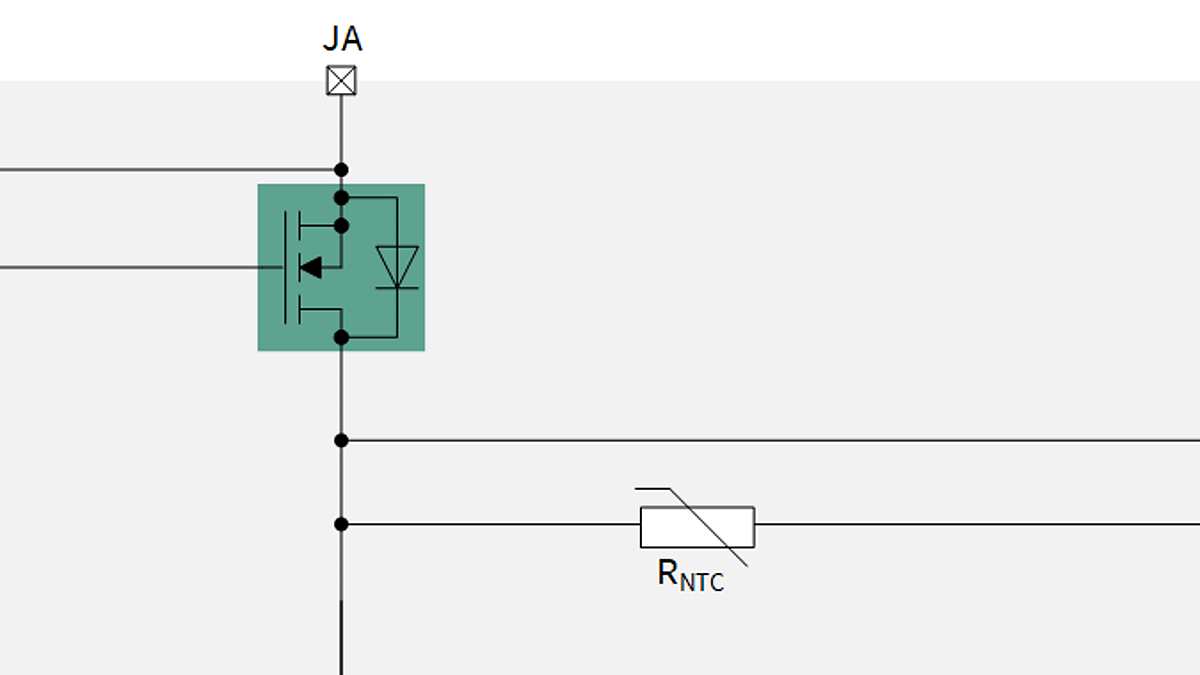

EB-2ED2410-3D-1BCD-schematics
