IR2118

生産終了
600 V single high-side gate driver IC with single input
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2118
IR2118
データシート

Product details

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • 伝搬遅延オフ
    105 ns
  • 伝搬遅延オン
    125 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.25 A
  • 出力電流 (Sink)
    0.5 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2118PBF
製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
600 V High Side Driver IC with typical 0.25 A source and 0.5 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs. Also available in 8 Lead SOIC.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • CMOS Schmitt-triggered inputs
  • With pull-down
  • Output in phase with input IR2117
  • Or out of phase with input IR2118

用途

図

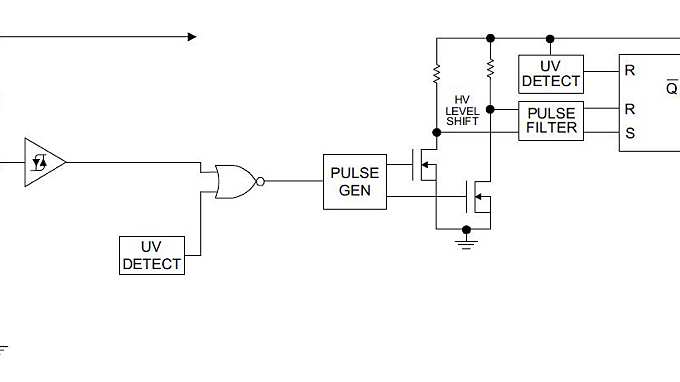

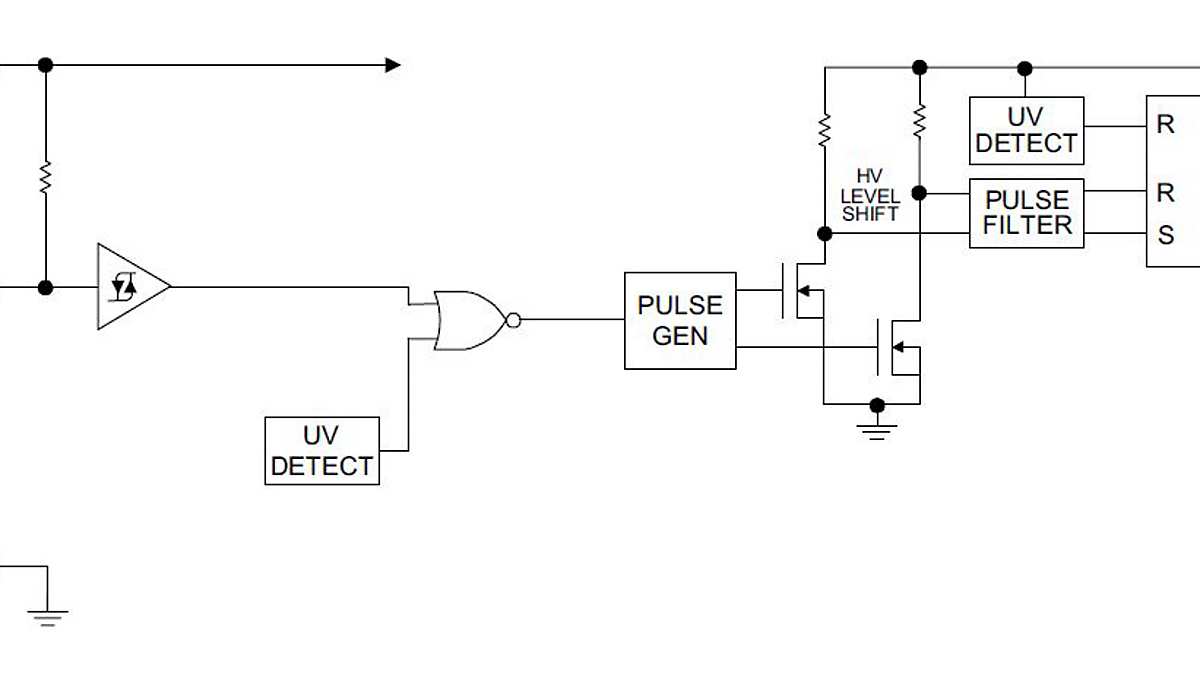

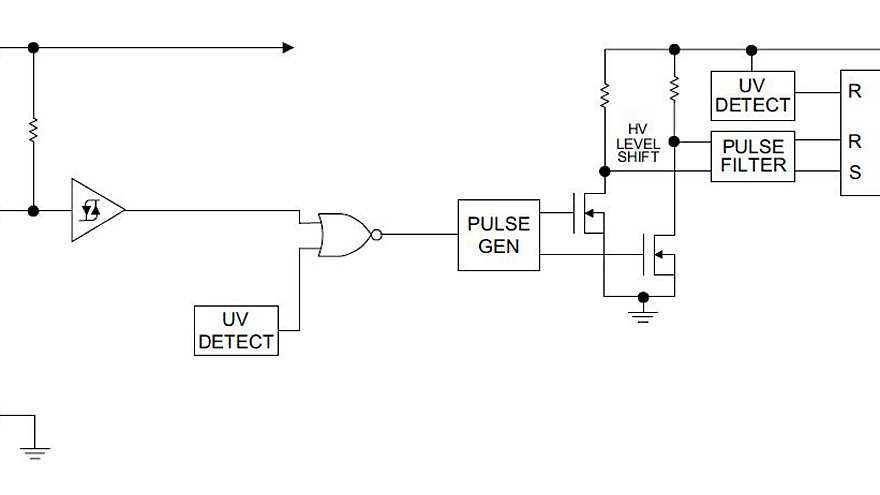

Circuit_Diagramm_IR2118
Circuit_Diagramm_IR2118
Circuit_Diagramm_IR2118 Circuit_Diagramm_IR2118 Circuit_Diagramm_IR2118
×
