2ED020I12-FI

1200 V half-bridge gate driver IC with galvanic isolation, comparator and OPAMP
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED020I12-FI
2ED020I12-FI
EA.
データシート

Product details

  • I q 1 max
    3.2 mA
  • I q 2 max
    5.5 mA
  • PD アウト
    1400 mW
  • RDSON_H(最大)
    7.5 Ω
  • RDSON_H(標準)
    5 Ω
  • RDSON_L (最大)
    15 Ω
  • RDSON_L(標準)
    10 Ω
  • RthJA
    110 K/W
  • VBS UVLO (Off)
    11.2 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (On)
    12 V
  • VCC UVLO (Off)
    11 V
  • アイソレーション タイプ
    Galvanic isolation - Functional
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    85 ns
  • 伝搬遅延オン
    85 ns
  • 入力 Vcc
    14 V to 18 V
  • 出力電流 (Sink)
    2.5 A
  • 出力電流 (Source)
    1.5 A
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
2ED020I12FIXUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-18
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-18
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V half-bridge Gate Driver IC for IGBT , MOSFET and SiC MOSFET with typical 1.5 A source and 2.5 A sink currents in PG-DSO-18 package.

機能

  • Coreless transformer isol. driver
  • Rail-to-rail outputs
  • Protection function
  • Floating high side driver
  • Undervolt. lockout for both channel
  • 3.3 V and 5 V TTL compatible inputs

図

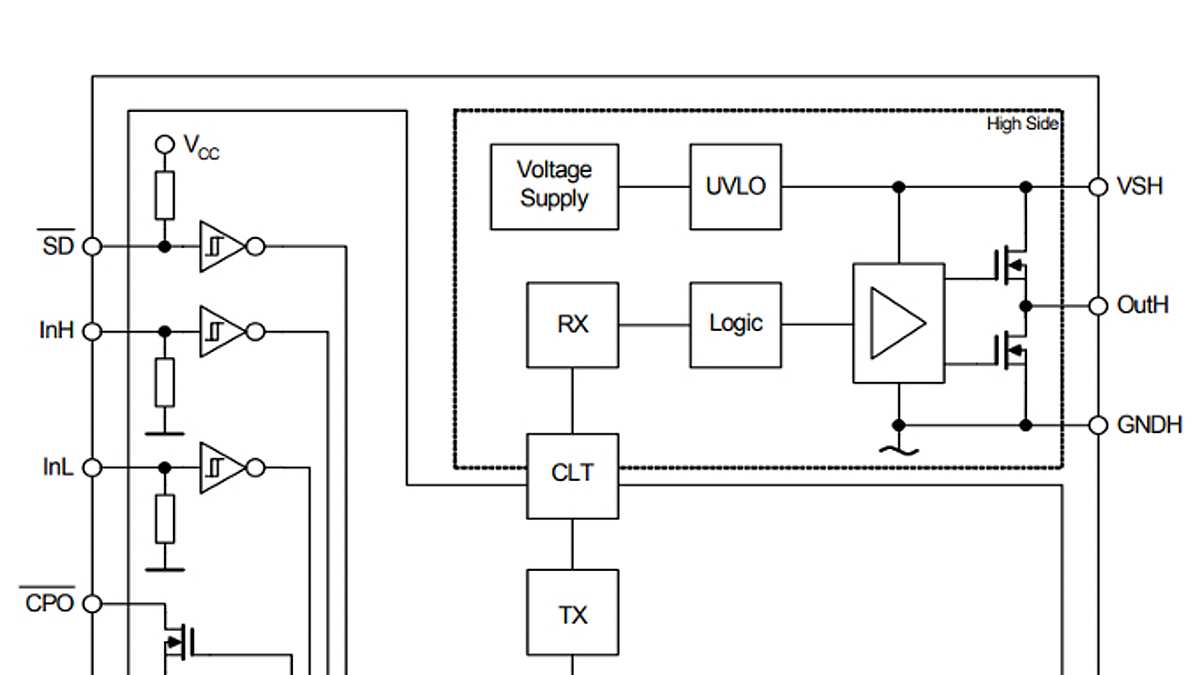

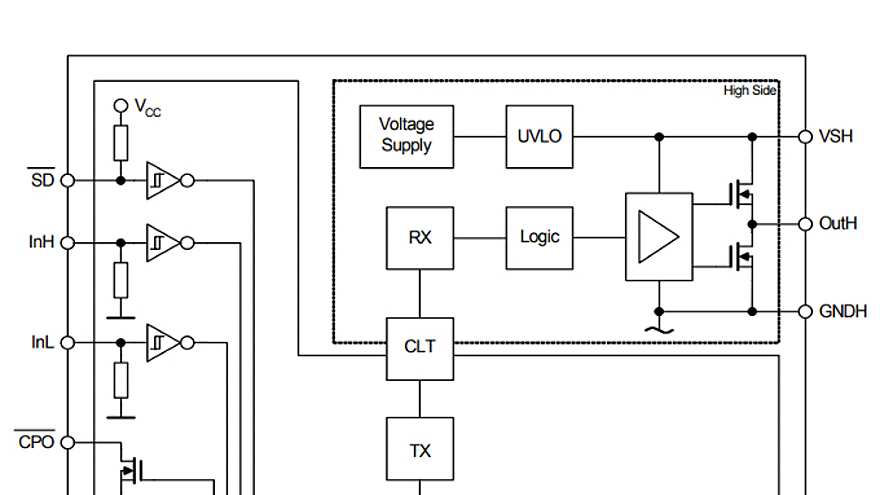

Block_Diagram_2ED020I12-FI
Block_Diagram_2ED020I12-FI
Block_Diagram_2ED020I12-FI Block_Diagram_2ED020I12-FI Block_Diagram_2ED020I12-FI
×
