新規設計は非推奨
RoHS準拠
鉛フリー

1EDI60I12AH

1200 V single high-side gate driver IC with galvanic isolation, short circuit clamping and separate sink/source outputs
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI60I12AH
1EDI60I12AH
EA.
データシート

Product details

  • VBS UVLO (Off)
    11.1 V
  • VBS UVLO (On)
    12 V
  • VCC UVLO (Off)
    2.75 V
  • VCC UVLO (On)
    2.85 V
  • Isolation Type
    Galvanic isolation - Functional
  • Configuration
    High-side
  • Channels
    1
  • Turn Off Propagation Delay
    300 ns
  • Turn On Propagation Delay
    300 ns
  • Input Vcc
    3.1 V to 17 V
  • Output Current (Sink)
    9.4 A
  • Output Current (Source)
    10 A
  • Qualification
    Industrial
  • Voltage Class
    1200 V
OPN
1EDI60I12AHXUMA1
製品ステータス not for new design

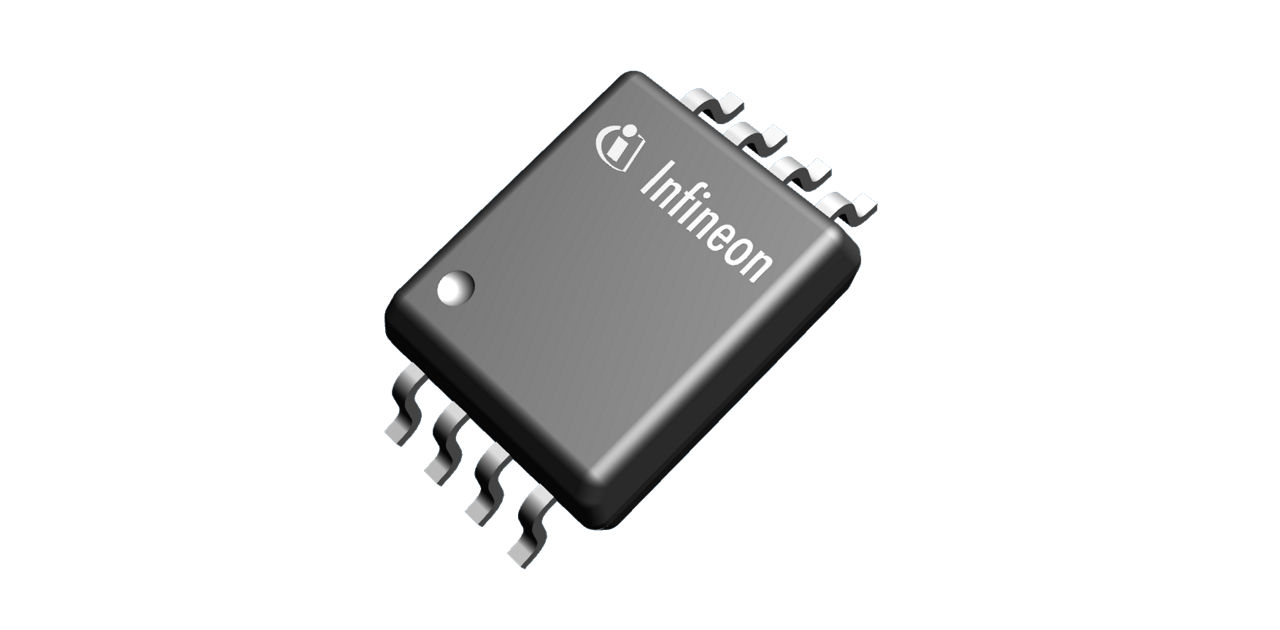

インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V high-side gate driver IC with typical 10.0 A source and 9.4 A sink current in a wide-body DSO-8 package with CT technology for IGBT Modules .For higher isolation rating, higher current, shorter propagation delay, check out our newly released X3 Compact family , 1ED3124MU12H . The DSO-8 150 mil narrow body version with great price performance ratio is also available: 1EDI60I12AF

機能

  • Coreless transformer isolated
  • 6 A rail-to-rail outputs
  • 300 mil wide-body package
  • Package with 8 mm creepage distance
  • Separate source/sink outputs
