Active and preferred

MOTIX_MOTOR_BENCH

モーター制御評価用のポータブルパッケージに収められたBLDCモーターベンチ
ユーザーマニュアル
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

MOTIX_MOTOR_BENCH
MOTIX_MOTOR_BENCH
EA.
ユーザーマニュアル

製品詳細

  • ファミリー
    MOTIX™ MCU | 32-bit motor control SoC
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
推奨
OPN
MOTIXMOTORBENCHTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

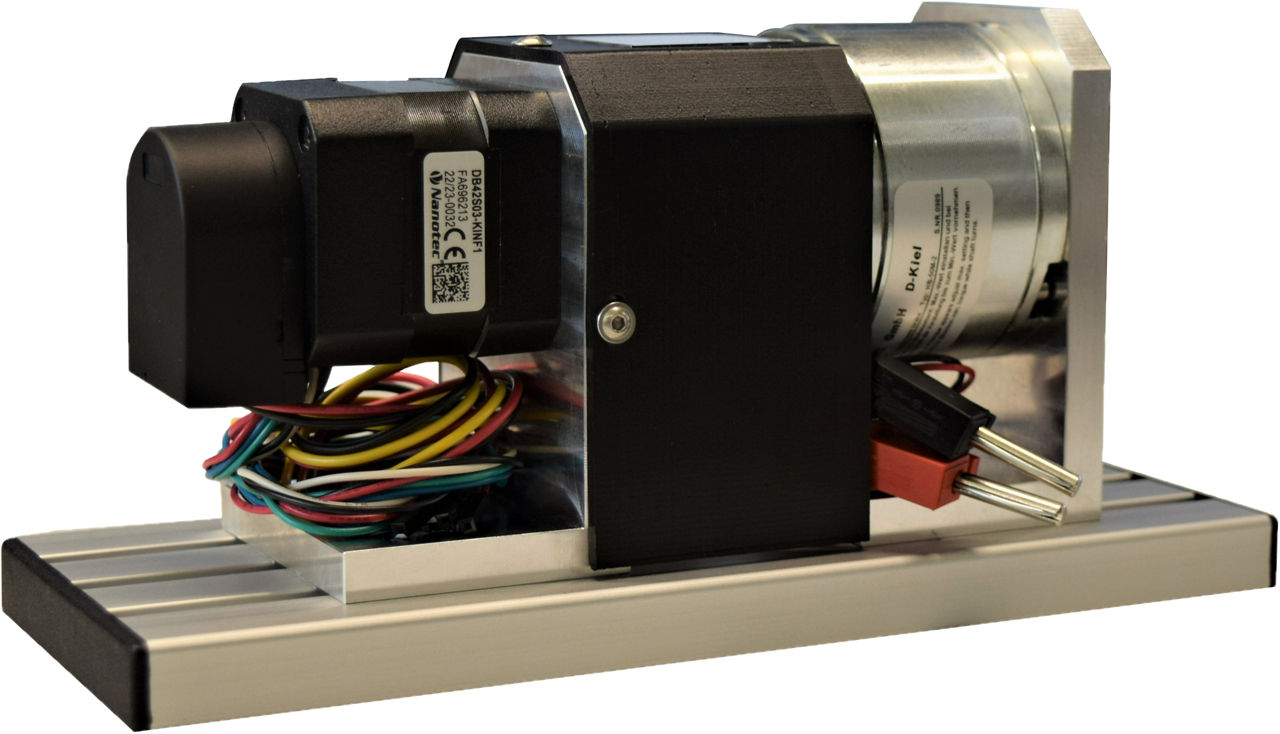

MOTIX™モーターベンチは、インフィニオンの評価ボードやリファレンスデザインと組み合わせることで、モーター制御評価用のBLDCモーターテストベンチです。MOTIX™モーターベンチは、インフィニオン製品の3相評価ボードで使用できます。

機能

  • ブラシレスDCモーター(ナノテックDB42S03):
  • No.電圧/相:8/3
  • 定格電圧(VDC):24V
  • トルク定格/ピーク:0.0625/0.19Nm
  • 速度定格/無負荷(RPM):4000/6200
  • 電流制御ヒステリシスブレーキ(MobacHB-50M-2)
  • トルク最大:0.38Nm
  • 速度最大。(回転数):15000
  • 負荷、モーター、センサーの接続用プラグ

利点

  • Harmonized BLDC モーター &負荷セットアップ
  • オフィス環境で安全に操作できます
  • コンパクトパッケージ
