BOARD BTH50015-1LUA
BOARD BTH50015-1LUA
EA.

製品詳細

  • Sub Application
    Automotive, Relays, Power Distribution, ECU power feeds
  • Topology
    High-side switch
  • Family
    High-side switches, Power PROFET™ + 12/24/48V
  • Board Type
    Evaluation Board
  • Input Type
    DC
  • Output Voltage
    8 V to 60 V
  • Target Application
    Automotive, Relays, Power Distribution, ECU power feeds
  • Product Name
    BTH50030-1LUA, BTH50015-1LUA
  • Qualification
    Automotive
  • Supply Voltage
    8 V to 60 V
推奨
OPN
BOARDBTH500151LUATOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

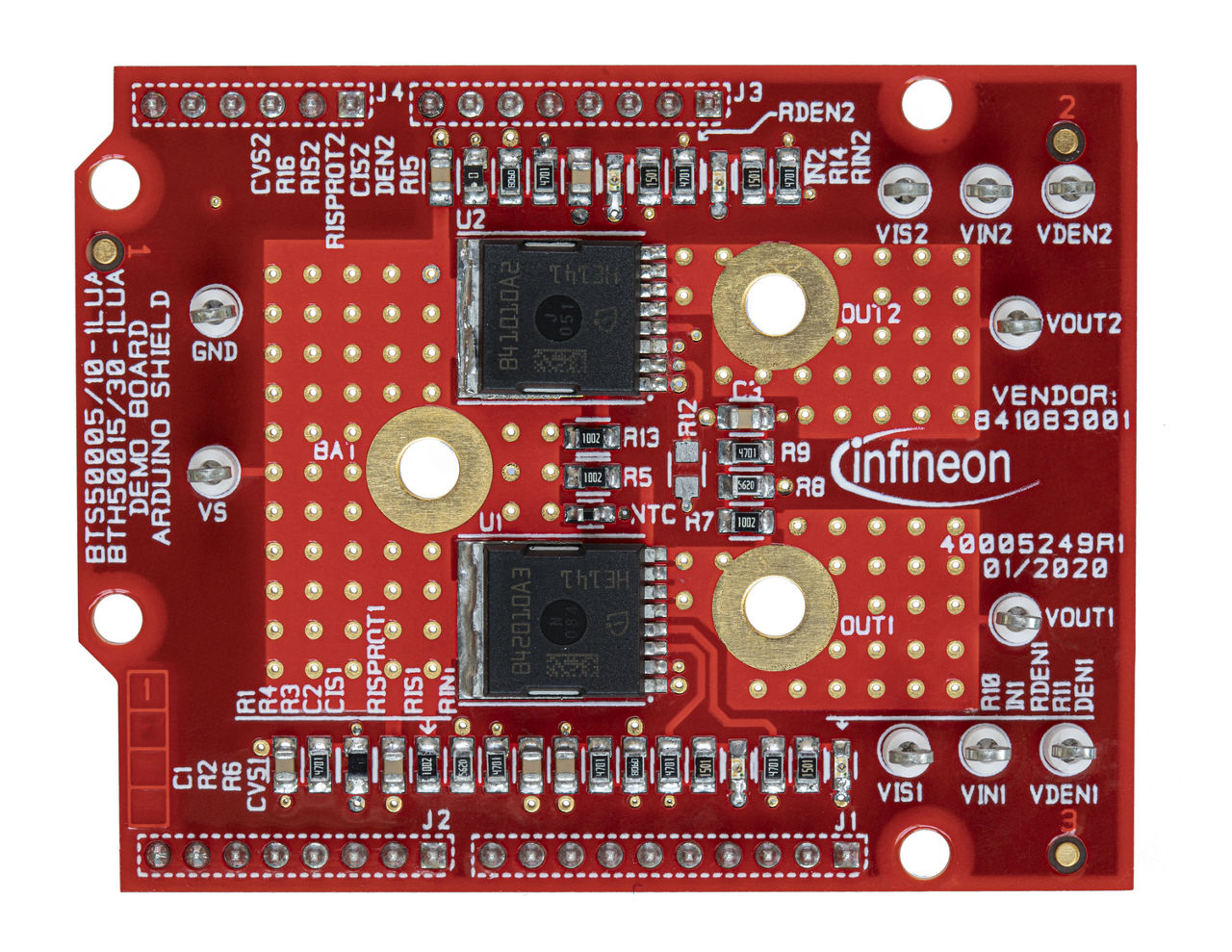

The 48V protected switch shield for Arduino is a flexible evaluation board dedicated to drive loads. It comes with two devices that can be evaluated: BTH50015-1LUA (RDS(ON) 1.5 mΩ) and BTH50030-1LUA (RDS(ON) 3.0 mΩ) the lowest ohmic smart high-side power switches available in the market for 24 V and 48 V power nets.

機能

  • For different kind of loads
  • For 24 and 48 V power nets
  • Continuous load current up to 35 A
  • Output voltage up to 60 V

利点

  • Designed to replace relays and fuses
  • Compatible with XMC1100 Boot Kit
  • Compatible with Arduino UNO/DUE
  • Quick evaluation of current feedback
  • Quick evaluation of protection functions
  • Quick evaluation of latch functionality
