TLE4291E

The TLE4291E is a monolithic integrated low-dropout voltage regulator in a PG-SSOP-14 EP exposed pad package, designed for automotive applications.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4291E
TLE4291E
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    yes
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear General Purpose
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.8
  • Output Voltage Type
    5.0 V
  • Output Current max
    450 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3.3 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    220 µA
推奨
OPN
TLE4291EXUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE4290 regulates input voltage up to 42V to 5.0V output, driving loads up to 450mA. It has short-circuit protection, integrated over-temperature shutdown, and features an integrated reset and watchdog function, ideal for supplying microprocessor systems in automotive environments. The watchdog and power-on reset delay timing can be programmed using an external delay capacitor.

機能

  • Output Voltage 5 V ± 2%
  • Output Current up to 450 mA
  • Very low Current Consumption
  • Power-on and Undervoltage Reset with PDT
  • Integrated Standard Watchdog
  • Reset Low Down to V Q; = 1 V
  • Output Current Limitation
  • Reverse Polarity Protection
  • Over temperature Protection
  • Suitable for Automotive Electronics
  • Temperature Range from -40 °C to 150 °C

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

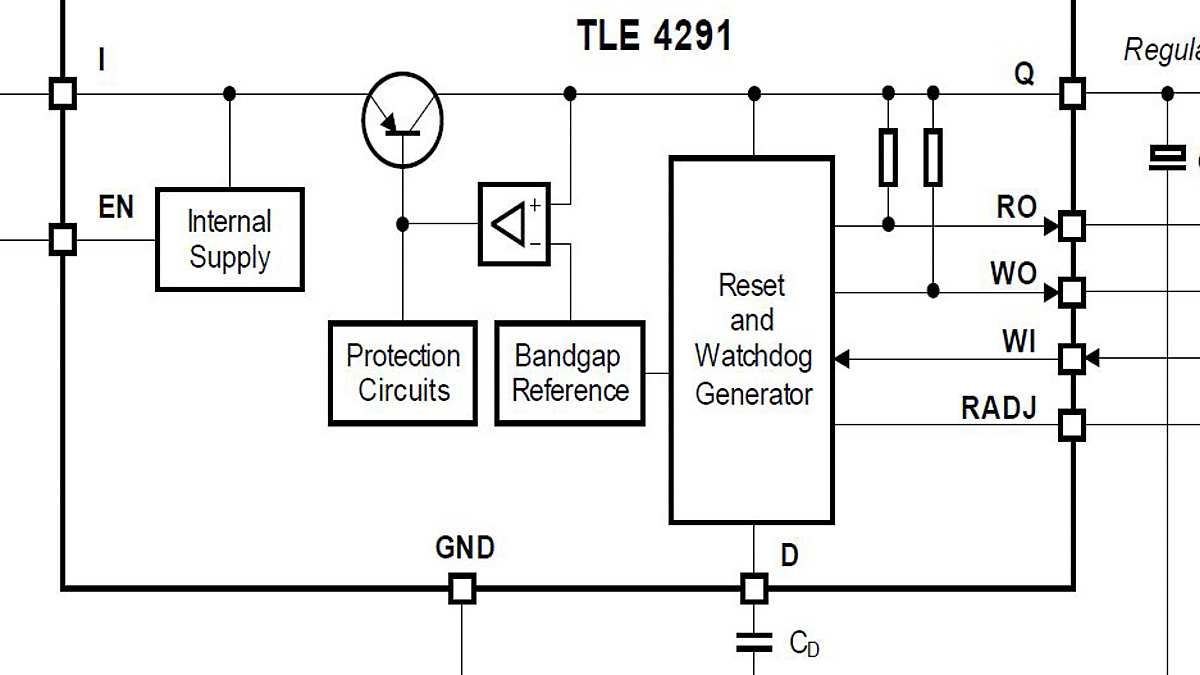

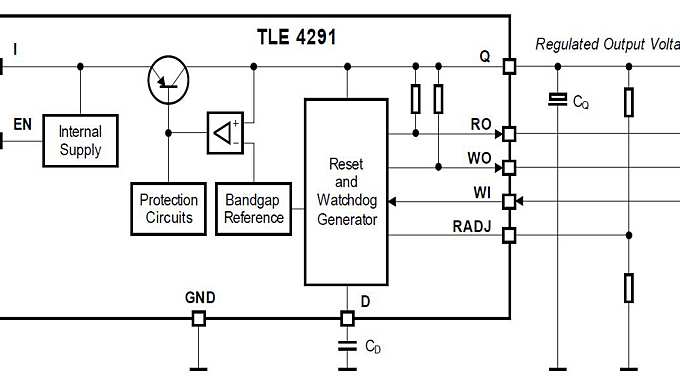

TLE4291-Block-Diagram
TLE4291-Block-Diagram
TLE4291-Block-Diagram TLE4291-Block-Diagram TLE4291-Block-Diagram
×
