AUIPS7111S

生産終了
Automotive Q100 Intelligent Power Switch 1 Channel High Side Driver in a D2-Pak 5-Lead Package
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIPS7111S
AUIPS7111S
データシート

Product details

  • Currently planned availability until at least
    n.a
  • RDS (on) (@ Tj = 25°C)
    6 mΩ
  • RDS (on) (@ Tj = 150°C) max
    15 mΩ
  • toff (Turn OFF time) max
    155 µs
  • ton (Turn ON time) max
    75 µs
  • イリノイ (Short Circuit Current)
    45 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ 24V
  • 低電圧復帰遅延
    n.a
  • 分類
    n.a
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMD
  • 推奨動作電圧
    8 V to 50 V
  • 診断
    Sense
  • 認定
    Automotive
OPN
AUIPS7111STRL
製品ステータス discontinued
インフィニオンパッケージ PG-TO263-5
パッケージ名 N/A
包装サイズ 800
包装形態 TAPE & REEL LEFT
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ PG-TO263-5
パッケージ名 -
包装サイズ 800
包装形態 TAPE & REEL LEFT
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • Suitable for 24V systems
  • Over current shutdown
  • Over temperature shutdown
  • Current sensing
  • Active clamp
  • Low current
  • Reverse battery
  • ESD protection
  • Optimized Turn On/Off for EMI

用途

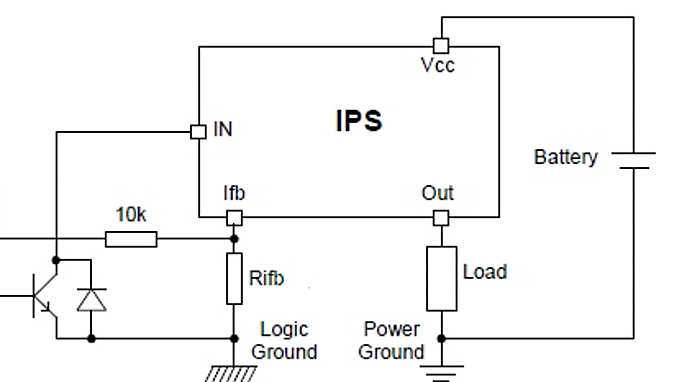

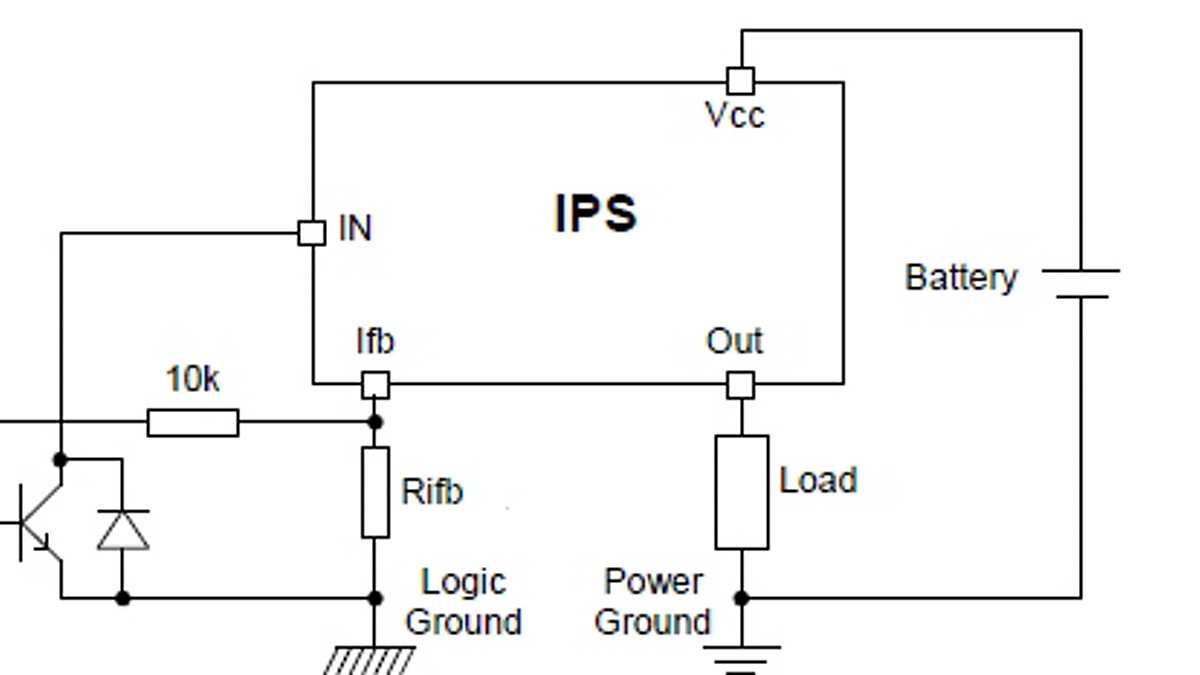

図

tc-auips7111s
tc-auips7111s
tc-auips7111s tc-auips7111s tc-auips7111s
×
