XMC4104-F64F64 BA

データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XMC4104-F64F64 BA
XMC4104-F64F64 BA
データシート

Product details

  • A/D Input Lines
    9
  • CPU
    ARM Cortex-M4
  • DMA Channels
    8
  • DSP Functionality
    yes
  • EEPROM Emulation
    Yes
  • I/O Operation Voltages
    3.3 V
  • SRAM (incl. Cache)
    20 kByte
  • SRAM
    20 kByte
  • Watchdog Timer
    yes
  • Oscillator Watchdog
    yes
  • On-chip Clock Generation
    yes
  • On-chip Voltage Regulator
    yes
  • Type of Serial I/O Interfaces
    I²C, I²S, SPI, UART
  • Serial I/O Interfaces
    4
  • Secondary Core
    N/A
  • Timed I/O Pins (PWM, CAPCOM)
    16
  • Touch/LED Matrix Control
    yes
  • Digital I/O Pins
    45
  • Power Mode
    clock gating possible
  • Family
    XMC4100
  • Flash
    64 kByte
  • Program Memory
    64 kByte
  • Type of Memory
    Flash
  • Real Time Clock
    yes
  • Budgetary Price €/1k
    3.47
  • Frequency max
    80 MHz
  • Instruction Width ([bits])
    32/16
  • External Bus Interface
    no
  • Floating Point Unit
    yes
  • Temperature
    -40 to 85°C
  • Qualification
    Industrial
推奨
OPN
XMC4104F64F64BAXQMA1
製品ステータス active and preferred

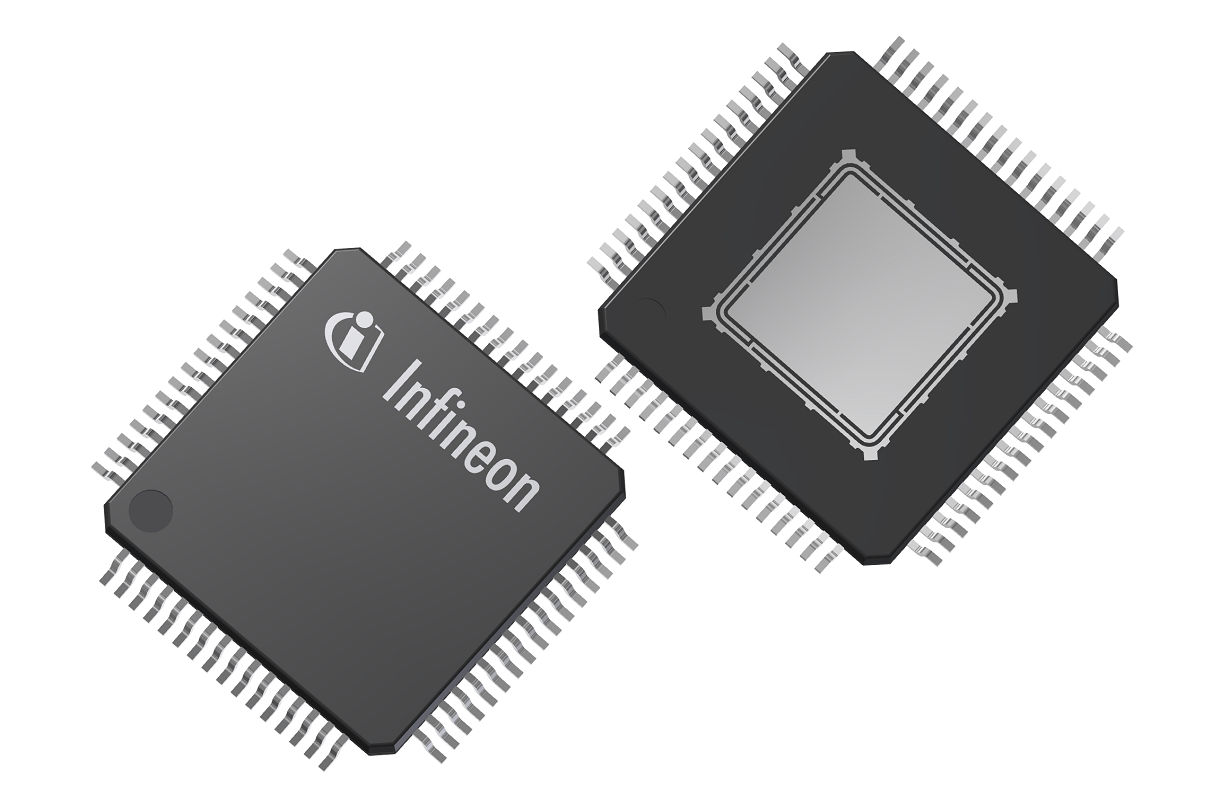

インフィニオンパッケージ
PG-TQFP-64
パッケージ名 N/A
包装サイズ 960
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TQFP-64
パッケージ名 -
包装サイズ 960
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The XMC4100/4200 series belongs to XMC4000 family of industrial microcontrollers based on ARM Cortex-M4 processor core. XMC4100/4200 series of microcontrollers take advantage of Infineon's decades of experience in microcontroller design, providing an optimized solution.The XMC4100/4200 series devices combine the extended functionality and performance of the ARM Cortex-M4 core with powerful on-chip peripheral subsystems and on-chip memory units.

機能

  • 64 KB Flash, 20 KB Ram
  • Supply voltage range: 3.13 to 3.63V
  • USIC4ch [Quad SPI, SCI/UART,I²C,I²S,LIN]
  • 1x PWM Timers ,16-64Bit 8ch + Dead-Time
  • 2x CAN, 64 MO
  • Peripherals Clock: 80 [MHZ]
  • Core frequency: 80 [MHZ]
  • Motor Control Hall and Encoder Interface
  • Industrial Connectivity
  • Package: TQFP64
  • Temperature range: -40°… 85°
  • High Resolution PWM 150ps
