TLS850F3TUV50

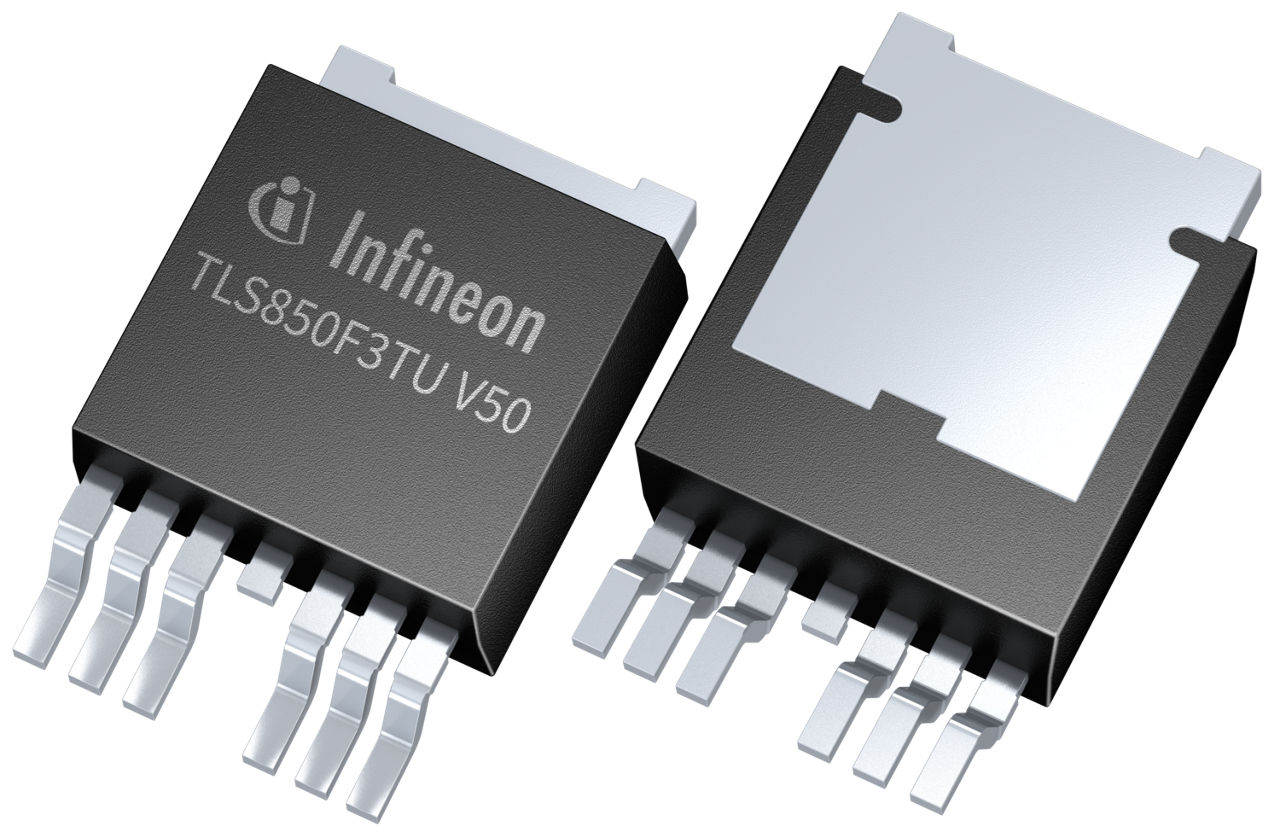

The OPTIREG™ linear TLS850F3TUV50 is a high performance, low drop out, fixed output voltage regulator in a PG-TO252-7 package.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS850F3TUV50
TLS850F3TUV50
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    yes
  • Status Output
    no
  • Dropout Voltage
    300 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear High Performance
  • Base Product
    TLS850Fxxx, TLS8xxF3
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    High Performance
  • Output Voltage Type
    5.0V
  • Output Current max
    500 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    26 µA
推奨
OPN
TLS850F3TUV50ATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-7
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-7
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLS850F3TUV50 regulator is ideal for automotive and battery-connected supply systems, with an input voltage range of 3-42 V and a low 26 µA quiescent current. It provides ±2% output voltage accuracy, 500 mA maximum output current, and features such as reset function, integrated watchdog circuit, and internal protection against failures like overcurrent and overtemperature, ensuring reliable and safe operation.

機能

  • O/P 5 V ±2% % current capability 500 mA
  • Input voltage range from 3 V to 42 V
  • Stable with 1 µF ceramic O/P capacitor
  • current consumption: typically 26 µA
  • Very low V: typically 100 mV at 100 mA
  • Watchdog inhibit
  • Separate outputs for reset and watchdog
  • O/P current limitation&Overtemp shutdown

利点

  • Lower i/p caps reduced filtering costs.
  • PCB space and cost savings
  • Power saving for battery
