TLS850F0TA V33

終息
The TLS850F0TA V33 is a high performance very low dropout linear voltage regulator for 3.3 V supply in a PG-TO263-7 package.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS850F0TA V33
TLS850F0TA V33
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Watchdog
    yes
  • Status Output
    no
  • Dropout Voltage
    80 mV
  • Power Good
    no
  • Base Product
    TLS850Fxxx
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    High Performance
  • Budgetary Price €/1k
    1.11
  • Output Voltage Type
    3.3 V
  • Output Current max
    500 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    3 V to 40 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    40 µA
OPN
TLS850F0TAV33ATMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TO263-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-TO263-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLS850F0TAV33 regulators are ideal for automotive or battery-connected supply systems, offering a 3V to 40V input range, a low 40μA quiescent current, and 2% output voltage accuracy. With a new loop concept for fast regulation and stability, they are suitable for automotive systems operating during cranking conditions.

機能

  • Wide Input Voltage Range from 3.0 V to 40 V
  • Fixed Output Voltage 3.3 V
  • Output Voltage Precision ≤ ± 2 %
  • Output Current Capability up to 500 mA
  • Ultra Low Current Consumption typ. 40 μA
  • Very Low Dropout Voltage typ. 80 mV@100 mA
  • Stable with Ceramic Output Capacitor of 1 μF
  • Delayed Reset at Power-On: 16.5 ms
  • Adjustable Reset Threshold down to 2.50 V
  • Watchdog with fixed timing and current dependent deactivation: 96 ms, Activated at IQ > 5.5 mA
  • Enable, Undervoltage Reset, Overtemperature Shutdown
  • Output Current Limitation
  • Wide Temperature Range
  • Green Product (RoHS compliant)
  • AEC Qualified

図

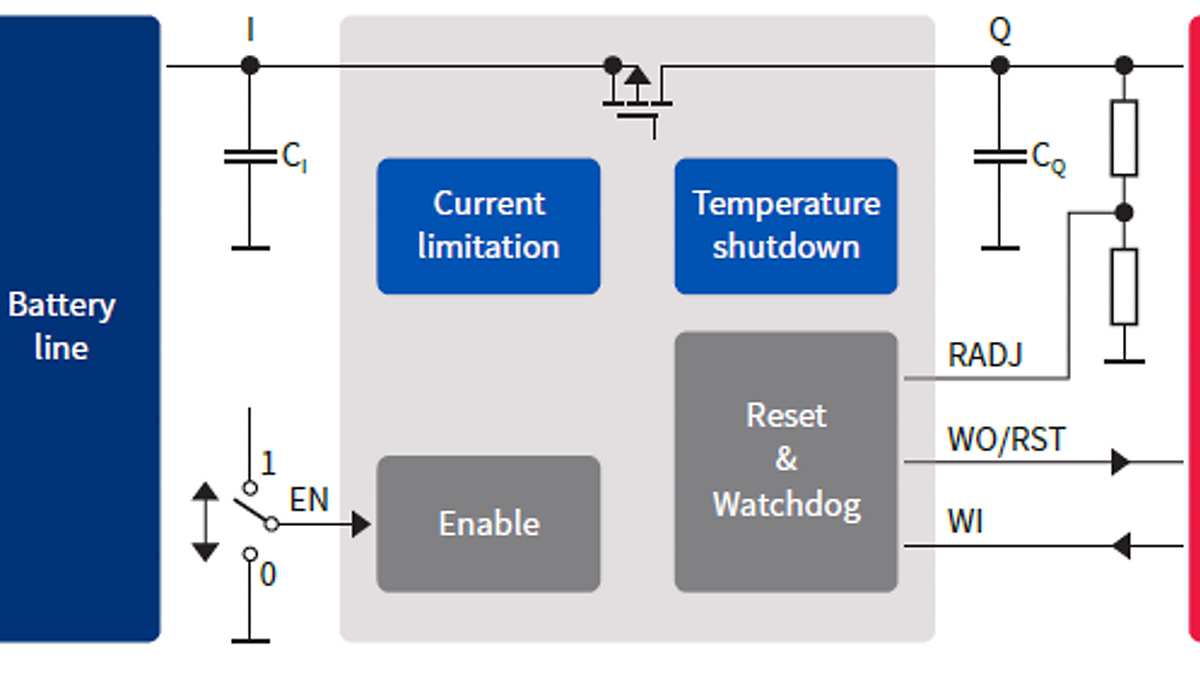

TLF850Fx_application_diagram
TLF850Fx_application_diagram
TLF850Fx_application_diagram TLF850Fx_application_diagram TLF850Fx_application_diagram
TLF850Fx_application_diagram TLF850Fx_application_diagram TLF850Fx_application_diagram

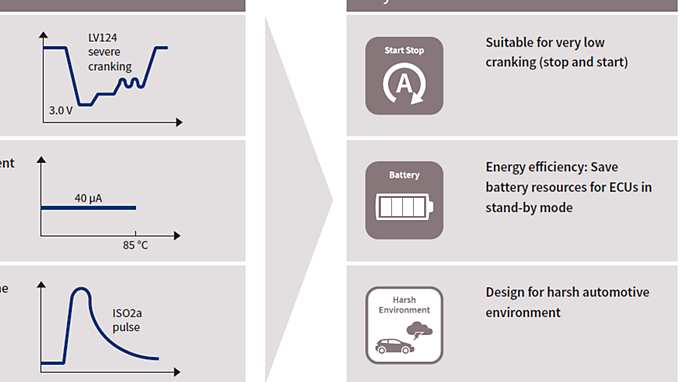

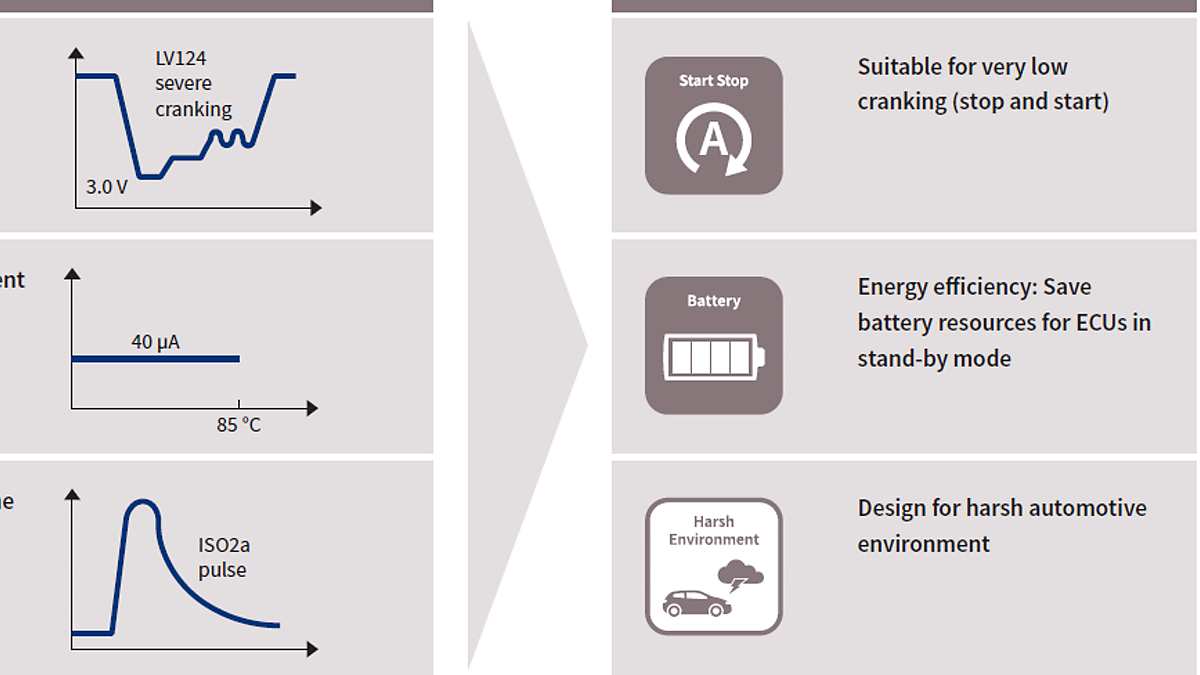

TLF850Fx_key_benefits TLF850Fx_key_benefits TLF850Fx_key_benefits
TLF850Fx_key_benefits TLF850Fx_key_benefits TLF850Fx_key_benefits
×
