TLF11251EP

The TLF11251EP is an integrated half-bridge capable for 2.5A.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF11251EP
TLF11251EP
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Iout max
    2500 mA
  • Iq
    200 µA
  • ISO 26262
    QM
  • VQ (multiple)
    N/A
  • Watchdog
    no
  • Package
    PG-VQFN-48
  • Base Product
    TLF11251xx
  • Reset
    no
  • Regulator Type
    N/A
  • Comments
    2.5 A current capability, integrated gate drivers, integrated level-shifters, Grade 0, Integrated PMOS and NMOS complementary output bridge
  • Classification
    NA
  • Operating Temperature
    -40 °C to 175 °C
  • Operating Voltage
    3.5 V to 7 V
  • Target Application
    Safe Computing, Safe Control, PMIC Companion
  • Enable (=Inhibit)
    no
  • Product Group
    PMIC
  • Tolerance
    N/A
  • Qualification
    Automotive
  • Over Voltage Protection
    no
推奨
OPN
TLF11251EPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Device integrates P-channel and N-channel MOSFETs with drivers and level shifting. Features include output current sensing, limitation, and over-temperature protection. TLF11251EP: Grad 0 PG-TSDSO-14. TLF11251LD: leadless PG-TSON-10. EVRC drives half-bridge with MOSFETs. Connects to pre-regulator output to reduce µC-LDO load and increase efficiency. Compliance with EVRC concept with integrated level-shifter, drivers, logic, and protection.

機能

  • Integrated PMOS and NMOS complementary output bridge with 2.5 A current capability
  • Integrated gate drivers
  • Single control input with an integrated dead-time logic allows for optimized control and high efficiency
  • Output current sensing and limitation
  • Over-temperature protection
  • Low quiescent current
  • No external dead-time adjustment required
  • AEC Qualified
  • Grade 1 PG-TSON-10
  • Grade 0 PG-TSDSO-14

利点

  • Efficiency increase
  • Thermal optimization
  • Proven operation with high-end 2nd generation TriCore™ AURIX™ 32-bit microcontrollers (TC38x/TC39x)
  • Package line-up for all use cases

図

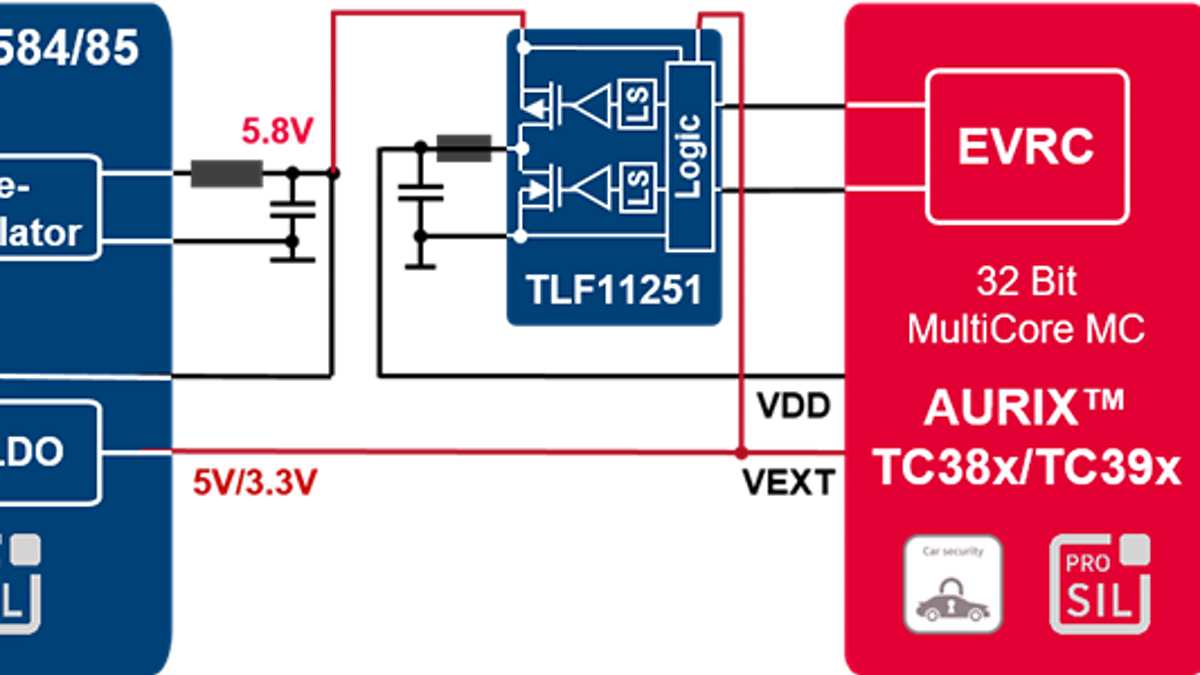

Application_Diagram
Application_Diagram
Application_Diagram Application_Diagram Application_Diagram

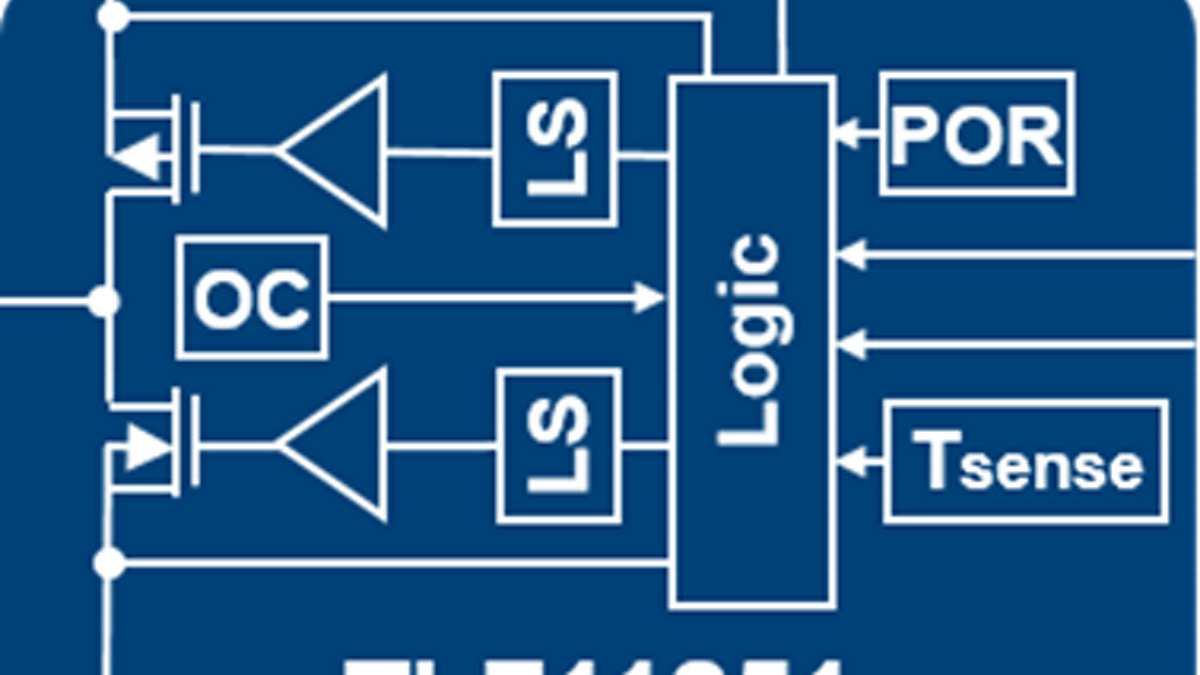

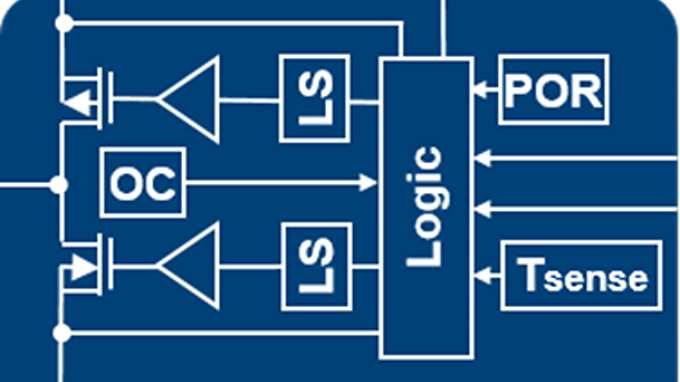

Block_Diagram Block_Diagram Block_Diagram
Application_Diagram Application_Diagram Application_Diagram
Block_Diagram Block_Diagram Block_Diagram
×
modalImg
