TLE7368-2E

The TLE7368-2E device is a multifunctional power supply circuit especially designed for Automotive powertrain systems using a standard 12 V battery.
データシート
パッケージ
ボード
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7368-2E
TLE7368-2E
EA.
データシート

Product details

  • Currently planned availability until at least
    2029
  • Iout max
    700 mA, 70 mA, 105 mA, 50 mA, 30 mA, 800 mA
  • Iq
    120 µA
  • ISO 26262
    QM
  • VQ (multiple)
    1.2 V, 1.0 V/2.6 V, 3.3 V/2.6 V, 5.0 V
  • Watchdog
    Window-WD

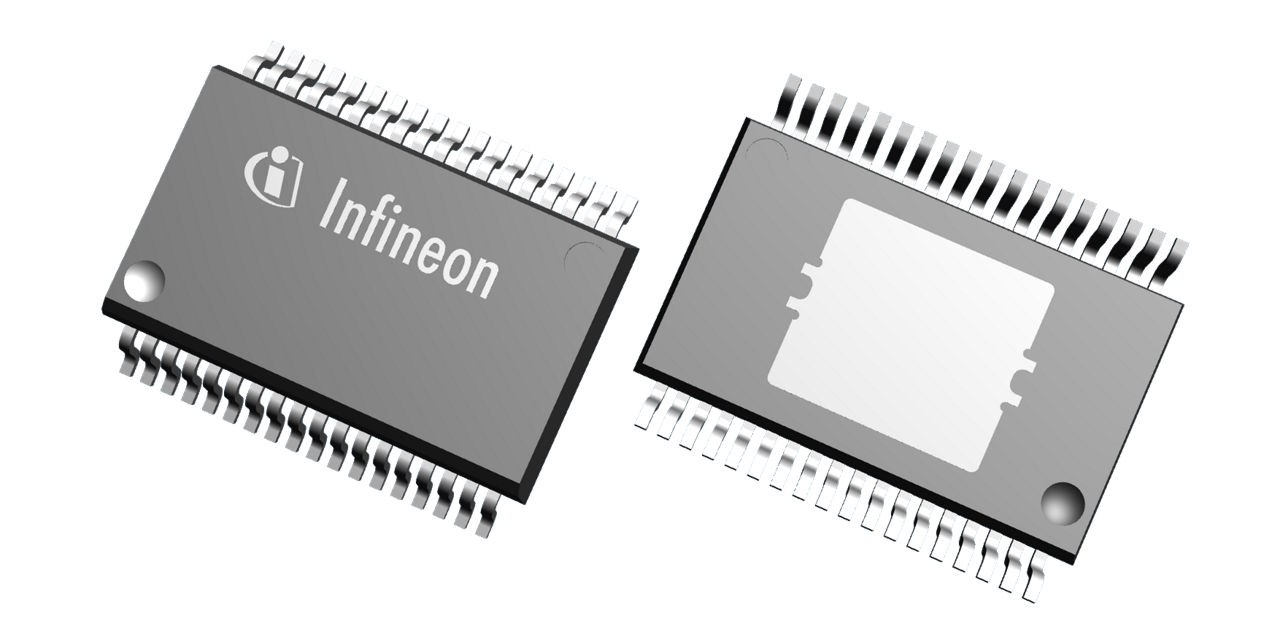

  • Package
    PG-DSO-36
  • Base Product
    TLE7368
  • Reset
    yes
  • Regulator Type
    Buck
  • Comments
    Automotive PMIC, 3 linear post regulators (5V, 3.3/2.6V, 1.5V), selectable StandBy-Vreg (1.0/2.6V) and 2 voltage trackers (5V)
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    4.5 V to 45 V
  • Target Application
    Safe Control
  • Enable (=Inhibit)
    yes
  • Product Group
    PMIC
  • Tolerance
    2%
  • Qualification
    Automotive
  • Over Voltage Protection
    no
推奨
OPN
TLE73682EXUMA3 TLE73682EXUMA2
製品ステータス active not for new design
インフィニオンパッケージ
PG-DSO-36
PG-DSO-36
パッケージ名 N/A N/A
包装サイズ 1000 1000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE7368 supplies and monitors 32-bit microcontrollers with 5V, 3.3V, and 1.2V voltage levels. It combines a Buck converter and linear regulators for low power dissipation. The post-regulators provide 5V (800mA) and 3.3V (700mA) from a pre-regulated 5.5V (2.5A). It features power sequencing, voltage trackers, standby mode, and utilizes Infineon's SPT™ technology.

機能

  • High efficient next generation system
  • Wide battery I/P V R ; 4.5 V up to 45 V
  • Operating temperature R Tj=-40°Cto+150°C
  • AMD SVI2 Rev 1.10 compliant with (PCC)
  • Post-regulators
  • LDO3 control NPN power stage: 1.2V ±2%
  • Lowest consumption stand-by regulator
  • Hardware controlled on/off logic
  • Undervoltage detection
  • Window watchdog circuit
  • Overcurrent protection on all regulators

利点

  • High efficiency for complex supply sys
  • Efficient Power Networks:Simple Sol's!
  • Thermal enhanced exposed-pad
