TLE42994G

The TLE42994G is a monolithic integrated low dropout voltage regulator, especially designed for automotive applications that need to be in ON state during the car’s engine is turned off.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42994G
TLE42994G
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    220 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear General Purpose
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.62, 0.62
  • Output Voltage Type
    5.0 V
  • Output Current max
    150 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Early Warning
    yes
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    65 µA
推奨
OPN
TLE42994GXUMA3 TLE42994GXUMA1
製品ステータス active and preferred not for new design

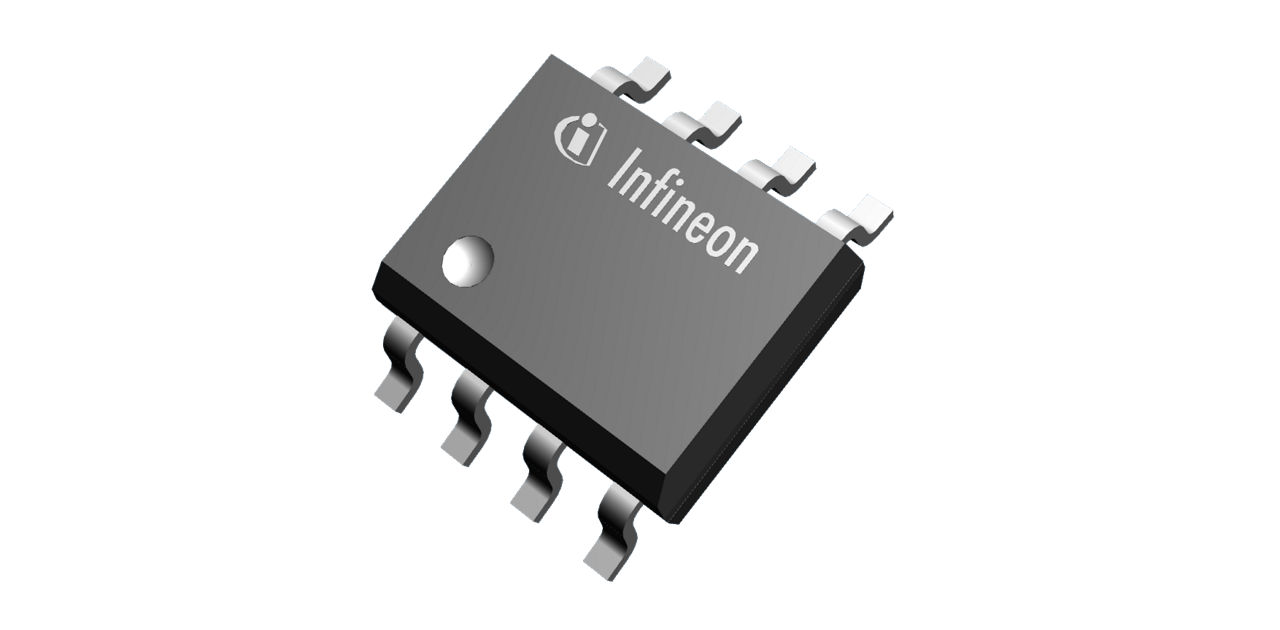

インフィニオンパッケージ
PG-DSO-8
PG-DSO-8
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 2a 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
Input voltage up to 45V is regulated to 3.3V output. Handles loads up to 150mA. Short-circuit protection, over temperature shutdown, and reset signal for VQrt (typically 3.1V). Programmable power-on reset delay. Sense comparator for voltage monitoring and under-voltage detection. Enable/disable function reduces current to <1uA when disabled.

機能

  • Output Voltage 3.3 V ± 2 %
  • Output Current up to 150 mA
  • Low Current Consumption In ON State
  • Below 1uA Current Consumption
  • Early Warning
  • Under voltage Reset with PDT
  • Adjustable Reset Threshold
  • Very Low Dropout Voltage
  • Output Current Limitation
  • Reverse Polarity Protection
  • Over temperature Protection

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

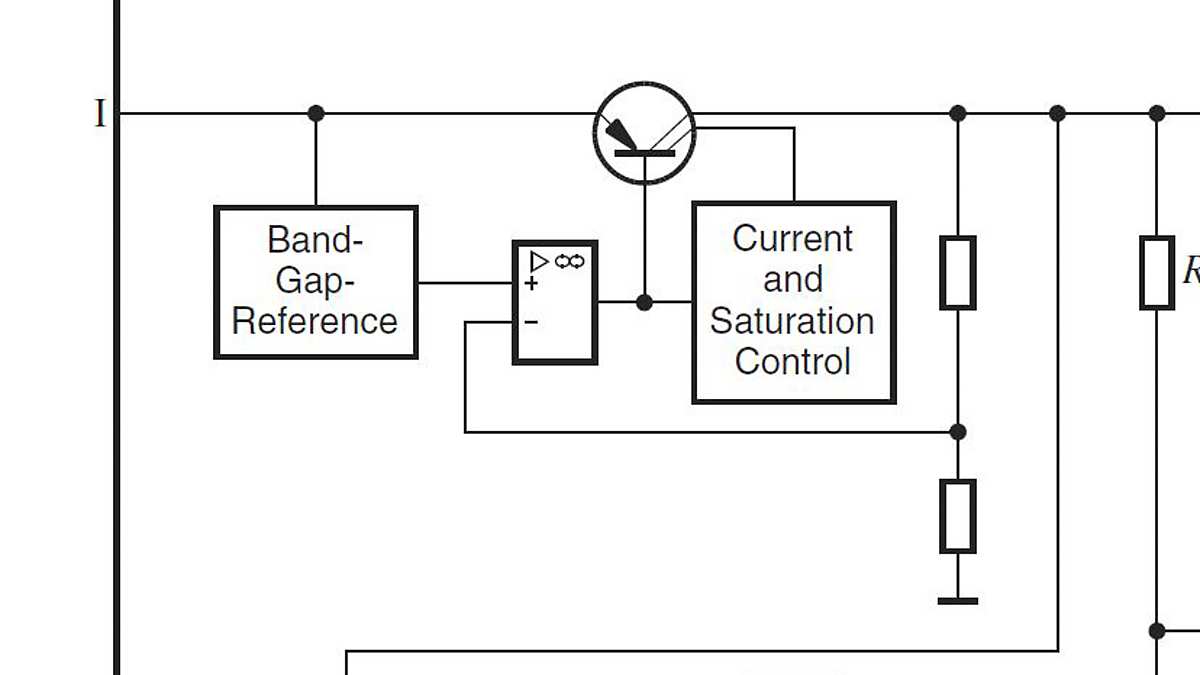

TLE42994G-Block-Diagram
