TLE4278G

The TLE4278G is a monolithic integrated low-drop fixed output voltage regulator supplying loads up to 200 mA. It is available in a PG-DSO-14 package.
データシート
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4278G
TLE4278G
EA.
データシート

Product details

  • Watchdog
    yes
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    no
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.91, 0.91
  • Output Voltage Type
    5.0 V
  • Output Current max
    150 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    no
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    180 µA
OPN
TLE4278GXUMA1 TLE4278GXUMA3
製品ステータス not for new design not for new design
インフィニオンパッケージ PG-DSO-14
PG-DSO-14
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル N/A 2a
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It is designed to supply microprocessor systems under the severe conditions of automotive applications and therefore equipped with additional protection functions against over-load, short circuit and over temperature. The TLE4278G can also be used in other applications where a stabilized voltage is required.

機能

  • Output voltage tolerance ≤ ±2%
  • Very low current consumption
  • Separated reset and watchdog output
  • Low-drop voltage
  • Watchdog
  • Adjustable watchdog activating threshold
  • Adjustable reset threshold
  • Over temperature protection
  • Reverse polarity protection
  • Short-circuit proof
  • Suitable for use in automotive electronics
  • Wide temperature range
  • AEC qualified
  • Green Product (RoHS compliant) version of TLE4278G

利点

  • Robust protection features
  • Wide input operation and temperature range

用途

図

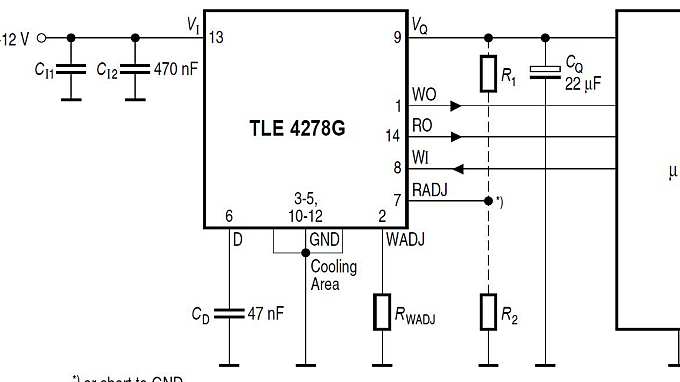

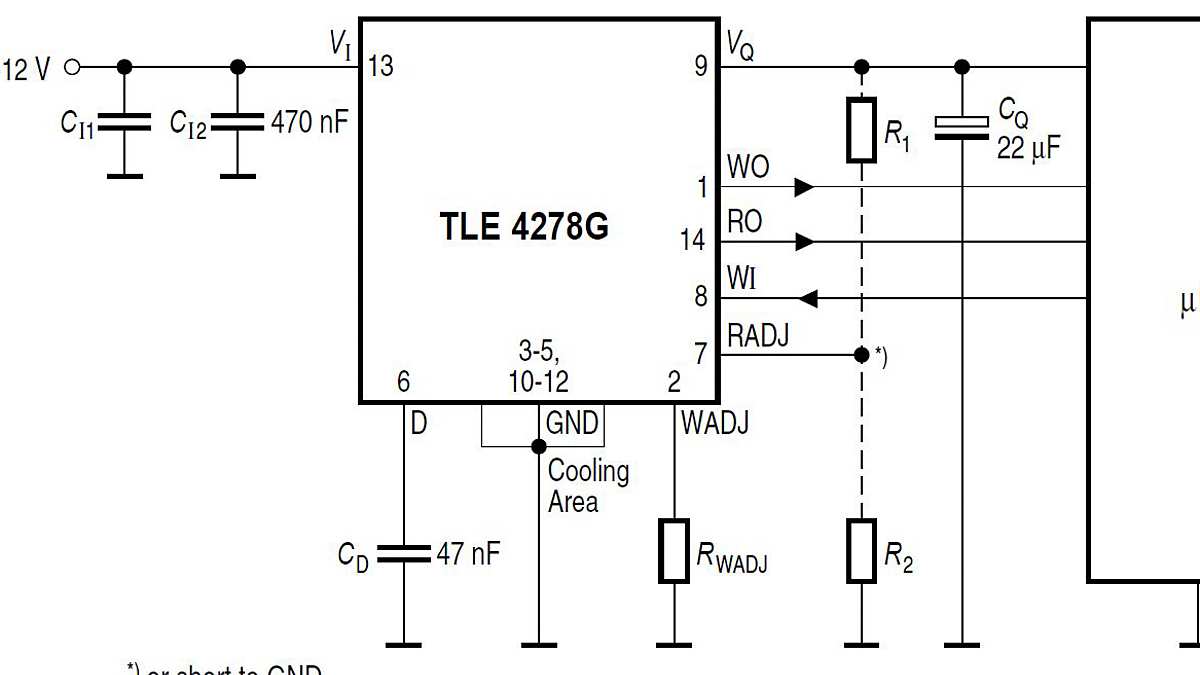

TLE4278-Application-Diagram
TLE4278-Application-Diagram
TLE4278-Application-Diagram TLE4278-Application-Diagram TLE4278-Application-Diagram

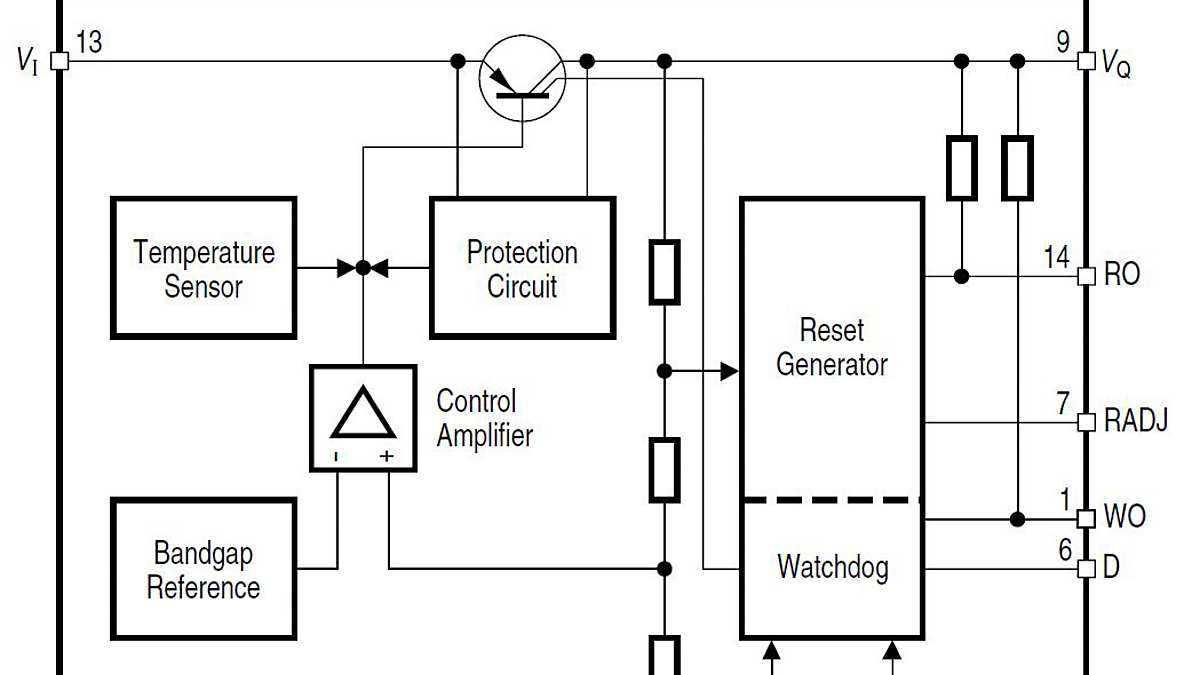

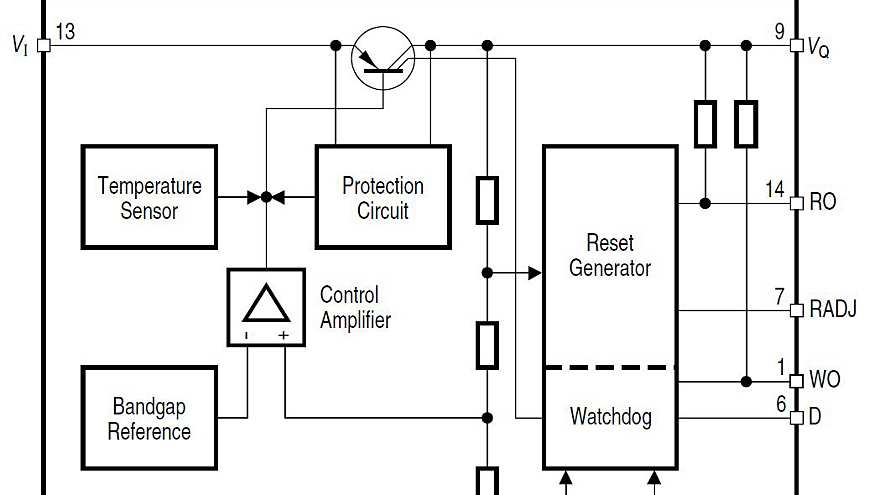

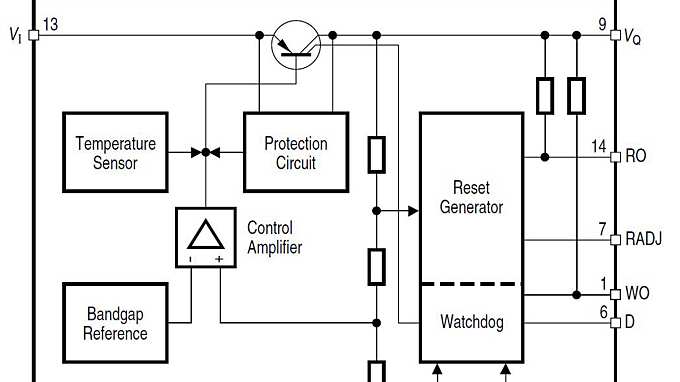

TLE4278-Block-Diagram TLE4278-Block-Diagram TLE4278-Block-Diagram
×
