TLD1120EL

LITIX™ Basic TLD1120EL is a one channel high side driver IC with integrated output stages
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD1120EL
TLD1120EL
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • Iq
    0.1 µA
  • PWM
    Yes
  • PWM engine
    No
  • VQ (multiple)
    40.0 V
  • VS
    5.5 V to 40 V
  • Inhibit
    Yes
  • Open Load Detection
    No
  • Topology
    Linear
  • Family
    LITIX™ Basic
  • Feedback Output
    No
  • Output Channels
    1
  • Output Current
    180 mA
  • Control Inputs
    1
  • Operating Temperature
    -40 °C to 150 °C
  • Short GND Detection
    No
  • Short Circuit Protection
    Yes
  • Product Category
    Automotive Lighting ICs
  • Language
    SPICE
  • Tolerance
    7%
推奨
OPN
TLD1120ELXUMA1
製品ステータス active and preferred

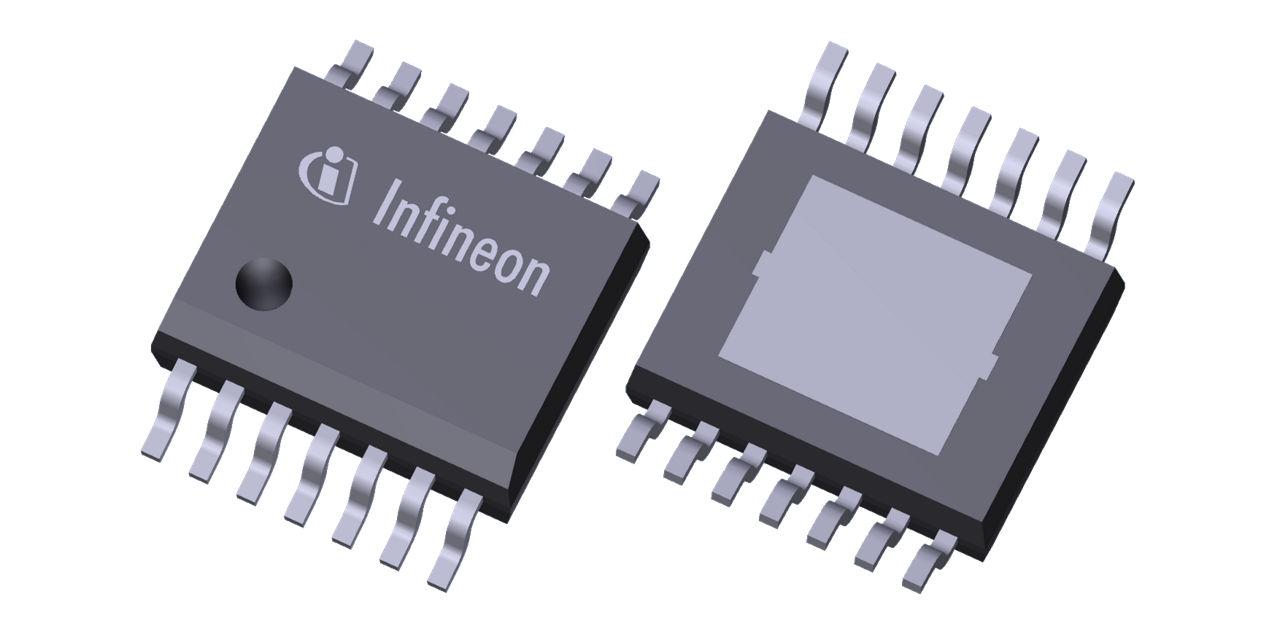

インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLD1120EL is designed to control LEDs with a current up to 360 mA. In typical automotive applications the device is capable to drive i.e. 3 red LEDs with a current up to 180 mA, which is limited by thermal cooling aspects. The output current is controlled practically independent of load and supply voltage changes.

機能

  • 1 Channel device integrated o/p stage
  • Output current up to 360mA
  • Low current consumption in sleep mode
  • PWM-operation supported via VS- & EN-pin
  • Output current adjustable
  • Reverse polarity protection
  • Undervoltage detection
  • Wide temperature range:-40°C<150°C
  • PG-SSOP14 package with exposed heatslug
  • Green Product (RoHS compliant)
  • AEC Qualified
