IR21364S

600 V three-phase gate driver IC with over current protection, enable and fault reporting
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21364S
IR21364S
EA.
データシート

Product details

  • VBS UVLO (On)
    10.4 V
  • VBS UVLO (Off)
    9.4 V
  • VCC UVLO (On)
    10.4 V
  • VCC UVLO (Off)
    9.4 V
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
  • Configuration
    Three Phase
  • Channels
    6
  • Turn Off Propagation Delay
    530 ns
  • Turn On Propagation Delay
    500 ns
  • Input Vcc
    11.5 V to 20 V
  • Output Current (Source)
    0.2 A
  • Output Current (Sink)
    0.35 A
  • Qualification
    Industrial
  • Voltage Class
    600 V
推奨
OPN
IR21364STRPBF
製品ステータス active
インフィニオンパッケージ
SOIC 28W
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 28W
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The 600V three-phase gate driver IC for IGBTs and MOSFETs features 0.2A source, 0.35A sink current, 10.4V/9.4V UVLO, 500ns/530ns propagation delay, and a 0.46V VITRIP threshold in a SOIC-28 wide body package. It includes an integrated bootstrap diode (BSD) for improved negative transient voltage robustness up to -100V, with 50% lower level shift losses. Explore Infineon's SOI 600V three-phase gate driver options for enhanced performance.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Over-current shutdown
  • Under-voltage lockout for all chan.
  • Over-current shutdown
  • Independent 3 half-bridge drivers
  • Matched prop. delay for all chan.
  • Cross-conduction prevention logic
  • 3.3 V logic compatible

図

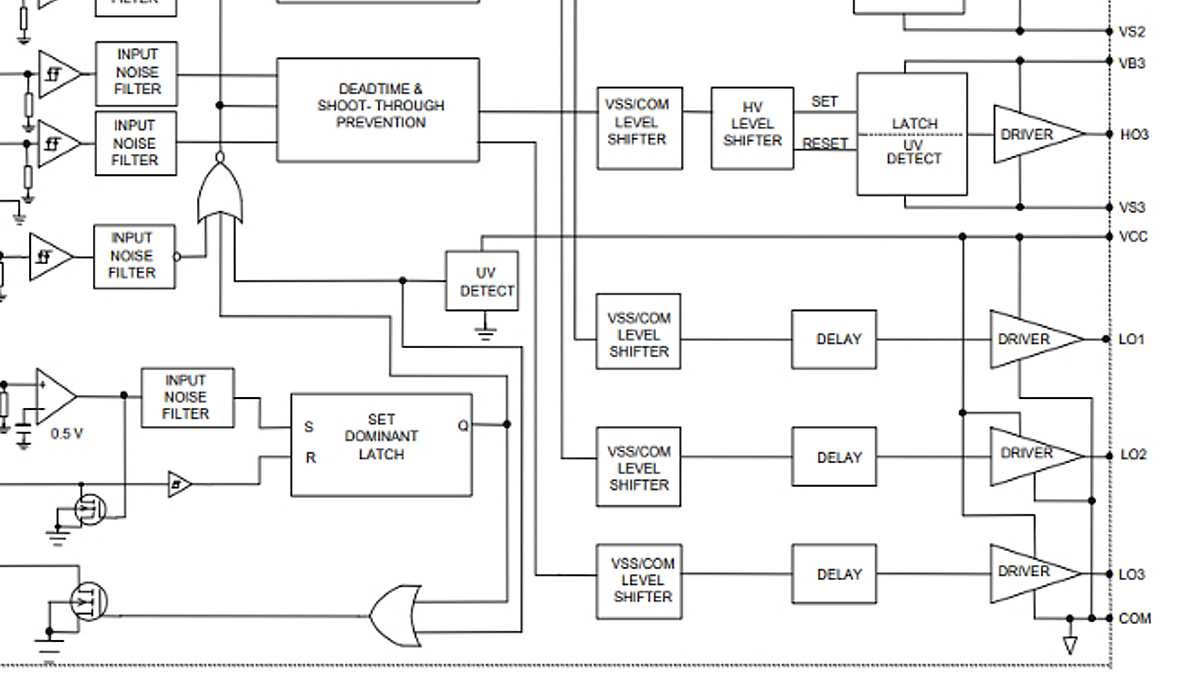

Block_diagram_IR21364
Block_diagram_IR21364
Block_diagram_IR21364 Block_diagram_IR21364 Block_diagram_IR21364

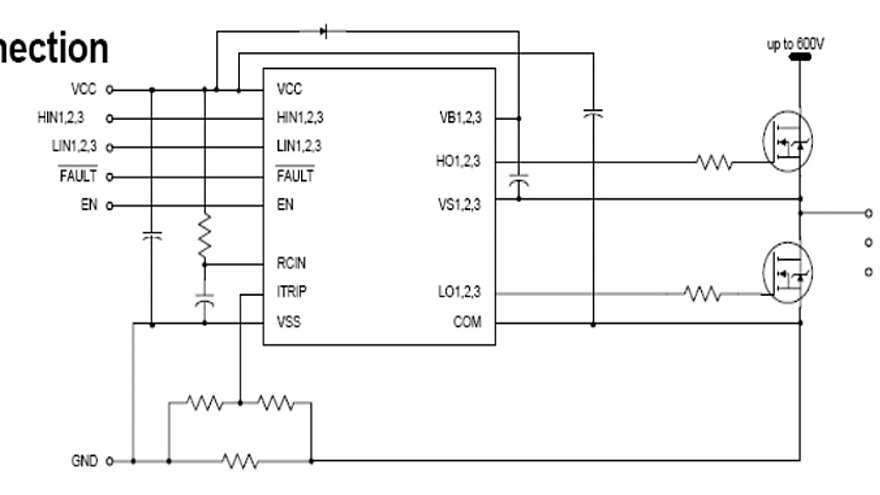

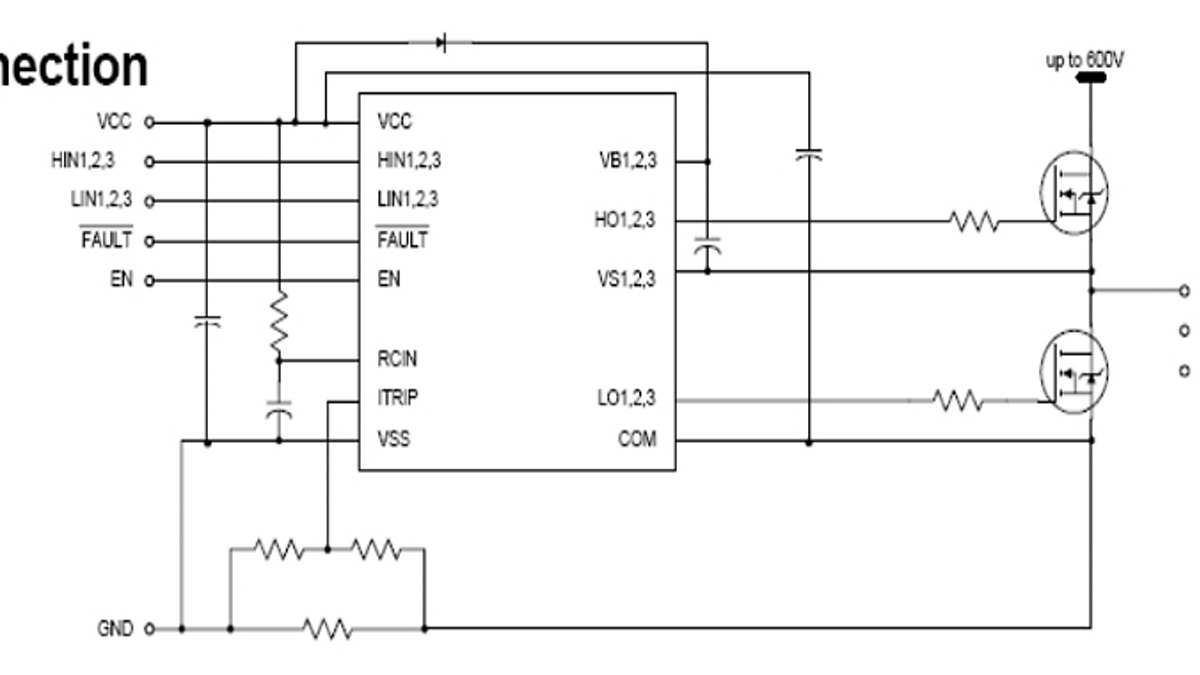

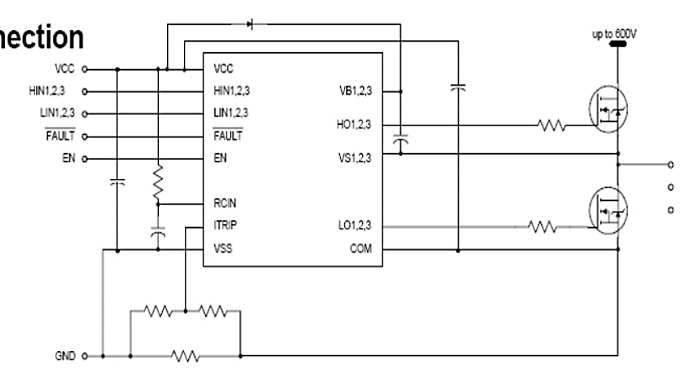

Typical_connection_IR21364 Typical_connection_IR21364 Typical_connection_IR21364
×
