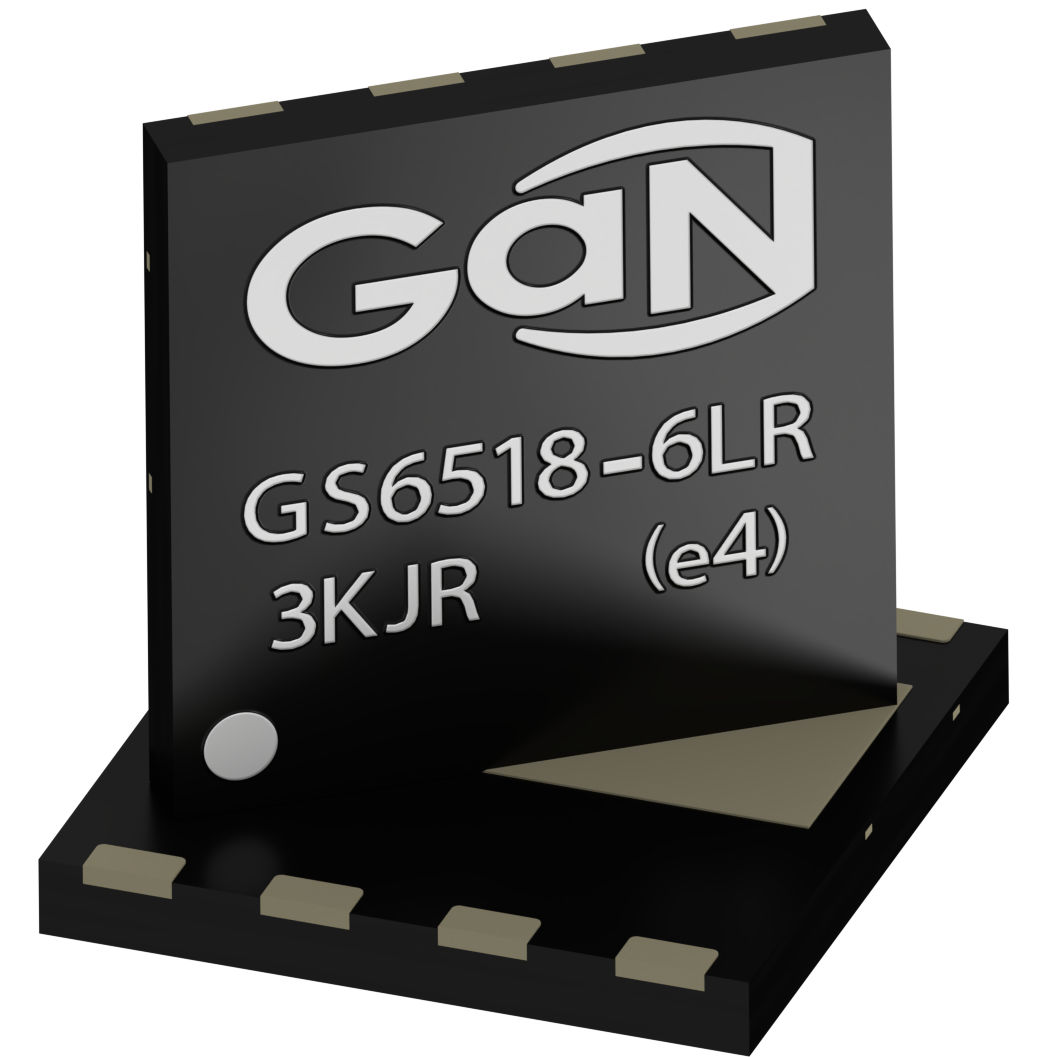

GS-065-018-6-LR-TR

CoolGaN™ Transistor 700 V G4 for ultimate efficiency and reliability
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

GS-065-018-6-LR-TR
GS-065-018-6-LR-TR
データシート

Product details

  • Generation
    G4
  • ID (@25°C) max
    23 A
  • IDpuls (@25°C) max
    39 A
  • QG
    4.2 nC
  • RDS (on) max
    90 mΩ
  • RDS (on) (typ)
    62 mΩ
  • VDS max
    700 V
  • Mounting
    SMT
  • Qualification
    Industrial
OPN
GS0650186LRTRXUMA1
製品ステータス not for new design
インフィニオンパッケージ PG-VSON-8
パッケージ名 PDFN 8x8
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ PG-VSON-8
パッケージ名 PDFN 8x8
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The GS-065-018-6-LR is an enhancement-mode GaN-on-Si power transistor with properties that allow for high current, high voltage breakdown, and high switching frequency.Housed in the bottom-side cooled PDFN package, it offers very low junction-to-case thermal resistance, making it ideal for demanding high-power applications. These features combined ensure very high efficiency in power switching.

機能

  • 700 V e-mode power transistor
  • 850 V transient drain-to-source voltage
  • Bottom-cooled, 8x8 mm PDFN package
  • RDS(on) = 62 mΩ
  • IDSmax,DC = 23 A / IDSmax,Pulse = 39 A
  • Ultralow FOM
  • Gate drive requirements (0 V to 6 V)
  • High switching frequency (> 1 MHz)
  • Fast,controllable fall and rise times
  • Reverse conduction capability
  • Zero reverse recovery loss

利点

  • Supports high operating frequency
  • Enables highest system efficiency
  • Enables ultra power density designs
  • Supports BOM cost savings
