TLF4277EL

The TLF4277EL is the ideal companion IC to supply active antennas for car infotainment applications.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4277EL
TLF4277EL
データシート

Product details

  • Currently planned availability until at least
    2038
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    no
  • Family
    OPTIREG™ linear Application Specific
  • Base Product
    TLF4x77
  • Hold
    no
  • Reset
    no
  • Regulator Type
    Application Specific -Antenna
  • Budgetary Price €/1k
    0.91
  • Output Voltage Type
    adj.
  • Output Current max
    200 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5 V to 40 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    140 µA
推奨
OPN
TLF4277ELXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
TLF4277: Input voltage up to 40V, adjustable output voltage (5V-12V). Unique integrated current monitor for diagnosis and system protection. Monitors over temperature and output over voltage, indicated at current sense output. Adjustable maximum output current limit for added load protection.

機能

  • Integrated Current Monitor
  • Adjustable Current Limitation
  • Adjustable Output Voltage
  • Overvoltage Detection
  • Output Current up to 200 mA
  • Very Low Current Consumption
  • Wide Input Voltage Range up to 40 V
  • Reverse Polarity Protection
  • Short Circuit Protected
  • Overtemperature Shutdown
  • Temperature Range -40 °C ≤ T j ≤ 150 °C

利点

  • Robust Protection Features
  • Integrated Current Monitor

図

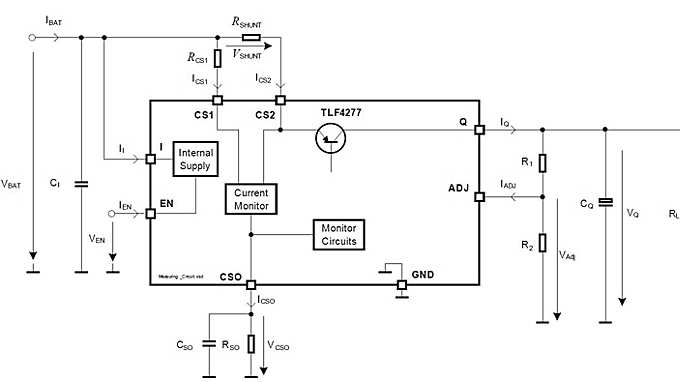

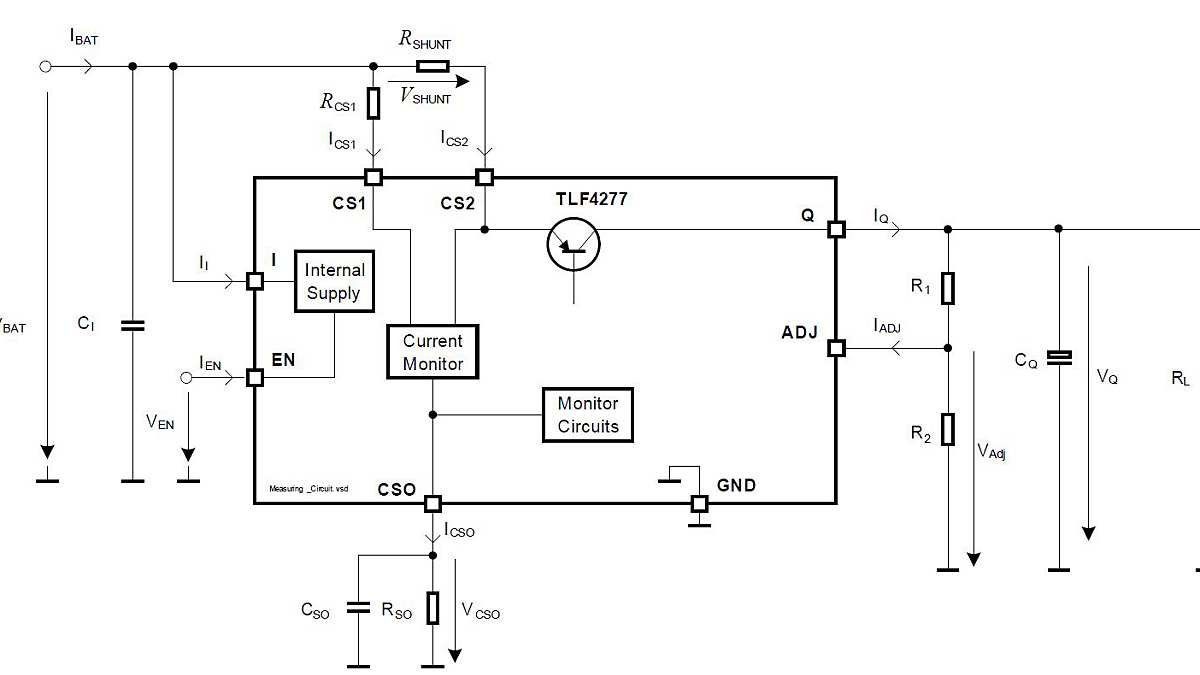

TLF4277-Application-Diagram
