IMD700A-Q064X128-AA

MOTIX™ fully programmable motor controller combining microcontroller and gate driver IC
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMD700A-Q064X128-AA
IMD700A-Q064X128-AA
EA.
データシート

Product details

  • Isolation Type
    Level shift
  • Configuration
    MCU + three phase
  • Channels
    6
  • Flash
    128 kByte
  • Output Current (Source)
    1.5 A
  • Output Current (Sink)
    1.5 A
  • Operating Voltage
    5.5 V to 60 V
  • Technology
    MOTIX™ MCU (SiP)
  • Temperature
    - 40°C - 125°C
  • Qualification
    Industrial
推奨
OPN
IMD700AQ064X128AAXUMA1
製品ステータス active and preferred

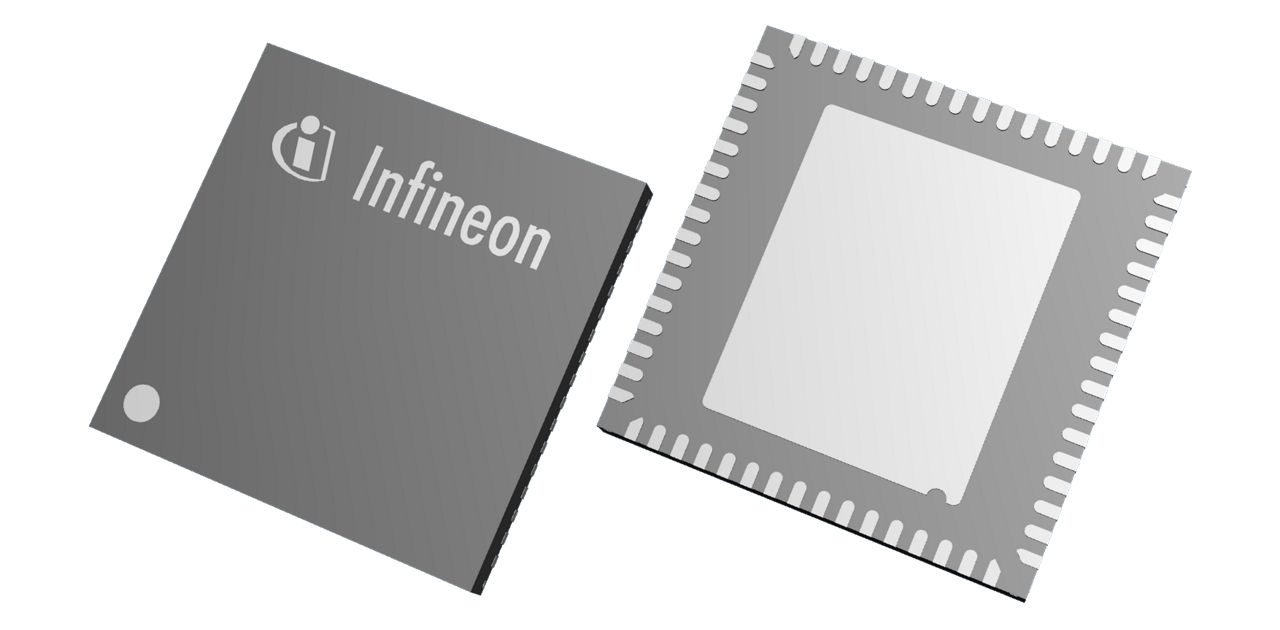

インフィニオンパッケージ
PG-VQFN-64
パッケージ名 N/A
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-64
パッケージ名 -
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
MOTIX™ IMD700A is a high performance motor controller integrating XMC1404 microcontroller with 6EDL7141 3-phase gate driver IC in one package. XMC1404, ARM® Cortex®-M0 based microcontroller incorporates dedicated features to improve system performance of motor drives control. An integrated MATH Co-Processor clocked at 96MHz enhances calculations including division and trigonometric functions commonly used in Field Oriented Control of PMSM.

機能

  • XMC1404 with MATH co-processor
  • Integrated power supplies
  • Adjustable slew rate
  • Programmable gate drive parameters
  • 3x current shunt amplifier
  • Complete motor control protection suite

利点

  • Reduced external component and PCB area
  • Optimized efficiency and EMI
  • flexibility to use different MOSFET’s
  • accurate integrated current sense amps
  • High dynamic range to improve resolution
  • Improved reliability and fault detection
