Active and preferred
RoHS準拠

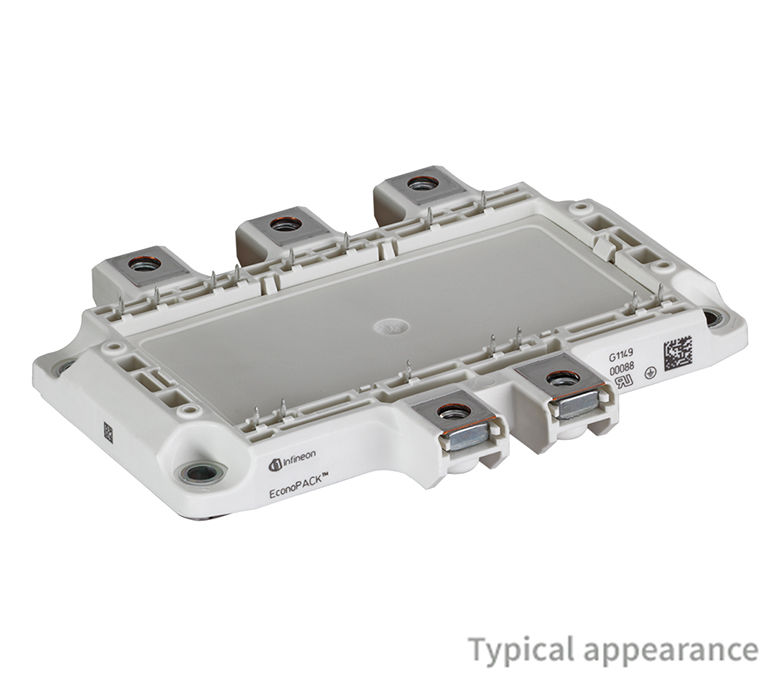

F3L300R12PT4_B26

1200 V, 300 A 3-level IGBT module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

F3L300R12PT4_B26
F3L300R12PT4_B26
データシート

Product details

  • IC(nom) / IF(nom)
    300 A
  • IC max
    300 A
  • VCE(sat) (Tvj=25°C typ)
    1.75 V
  • VF (Tvj=25°C typ)
    1.65 V
  • コンフィギュレーション
    3-level
  • パッケージ
    EconoPACK™ 4
  • 寸法 (length)
    130 mm
  • 寸法 (width)
    70.6 mm
  • 技術
    IGBT4 - T4
  • 特長
    PressFIT, Phase leg
  • 認定
    Industrial
  • 電圧クラス max
    1200 V
推奨
OPN
F3L300R12PT4B26COSA1
製品ステータス active and preferred
インフィニオンパッケージ
N/A
パッケージ名 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
N/A
パッケージ名 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EconoPACK™ 4 1200 V 3-level phase leg IGBT module with fast Trench/Fieldstop IGBT4, "Neutral Point Clamp 2" topology and PressFIT Contact Technology

機能

  • Extended operation temp. Tvj op
  • Low switching losses
  • Low VCEsat
  • Tvj op = 150°C
  • VCEsatwith positive temp. coeffi.
  • Isolated base plate
  • Compact design
  • Standard housing
