BTT6200-1ENA

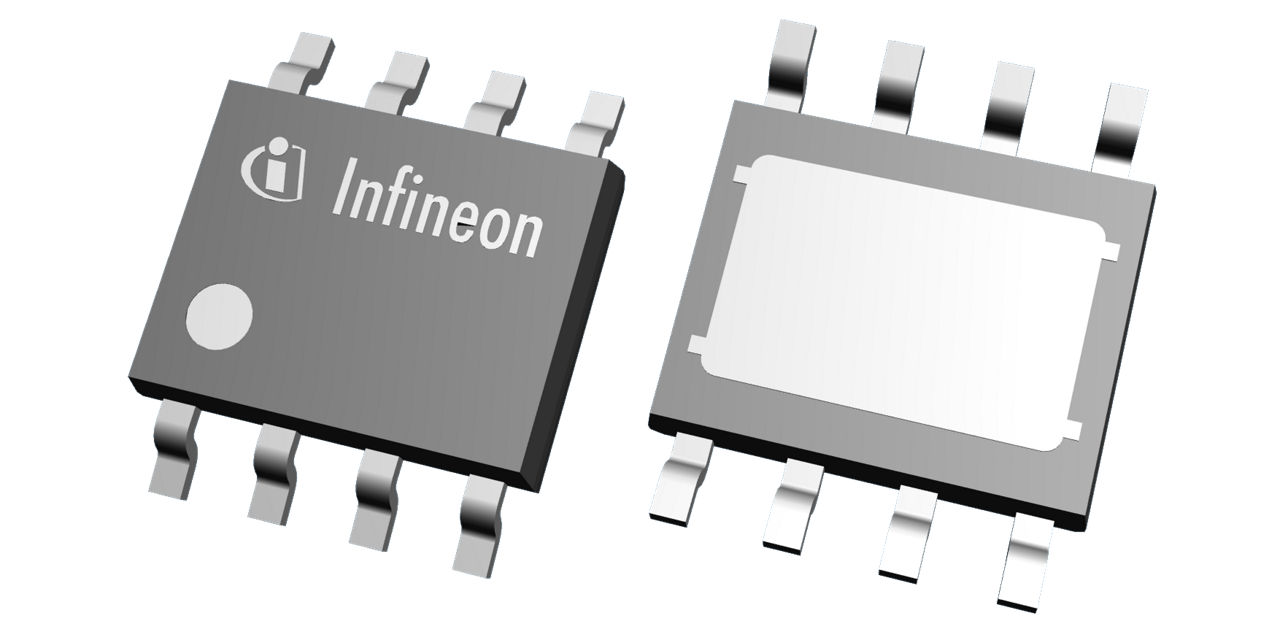

BTT6200-1ENA, 200mΩ single channel Smart High-Side Power Switch, embedded in a PG-TDSO-8-31, Exposed Pad package, with protective functions & diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTT6200-1ENA
BTT6200-1ENA
EA.
データシート

Product details

  • Currently planned availability until at least
    2034
  • IL Nominal Current
    1.5 A
  • Ptot max
    1.8 W
  • RDS (on) (@ Tj = 25°C)
    200 mΩ
  • RDS (on) (@ Tj = 150°C) max
    400 mΩ
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    150 µs
  • IL (Short Circuit Current)
    9 A
  • Nominal Load Current per channel (All channels active)
    1.5 A
  • Channels
    1
  • Family
    PROFET™ + 24V
  • Classification
    ISO 26262-ready
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMD
  • Recommended Operating Voltage
    5 V to 48 V
  • Diagnostics
    Current Sense
  • Qualification
    Automotive
  • Certifications
    ISO 26262-ready
  • Load Current
    1.5 A
推奨
OPN
BTT62001ENAXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TDSO-8
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TDSO-8
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The power transistor is built by an N-channel vertical power MOSFET with charge pump. The device is integrated in Smart6 HV technology. It is especially designed to drive lamps up to 1 x R10W 24 V or 1 x R5W 12 V, as well as LEDs in the harsh automotive environment.

機能

  • Power transistor is built by an N-channe
  • Single channel device
  • Very low stand-by current
  • 3.3 V and 5 V compatible logic inputs
  • Electrostatic discharge protection (ESD)
  • Optimized electromagnetic compatibility
  • Ground independent from load ground
  •  Green product (RoHS compliant)
  • AEC qualified
