IRS2302S
アクティブ
RoHS対応
鉛フリー

IRS2302S

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2302S
IRS2302S
個.
データシート


製品仕様情報

  • VBS UVLO (Off)
    3.8 V
  • VBS UVLO (On)
    4.1 V
  • VCC UVLO (Off)
    3.8 V
  • VCC UVLO (On)
    4.1 V
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    650 ns
  • 入力 Vcc 範囲
    5 V～20 V
  • 出力電流 (Sink)
    0.35 A
  • 出力電流 (Source)
    0.2 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    600 V

推奨
OPN
IRS2302STRPBF IRS2302SPBF
製品ステータス active discontinued
インフィニオン パッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
梱包サイズ 2500 3800
梱包形態 TAPE & REEL TUBE
MSL (湿度感受性レベル) 2 2
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
組立国
TH
TH
ウェハ製造国
DE,TW
DE,TW
Infineon stock last updated:
 個. 在庫あり
代替品を表示

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
TH
ウェハ製造国
DE,TW
個.
在庫あり

製品ステータス discontinued
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 3800
梱包形態 TUBE
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
TH
ウェハ製造国
DE,TW
代替品を表示
600 V Half Bridge Driver IC with typical 0.2 A source and 0.35 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs.

特長

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 5 V to 20 V
  • Undervolt. lockout for both channel
  • Cross-conduction prevention logic
  • 3.3, 5 & 15 V input logic compatib.
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs
  • Lower di/dt gate driver

利点

  • Cross-conduction prevention with internally set deadtime protects the half-bridge without external timing components
  • Shutdown allows simple disabling of the outputs
  • Easy-to-use, straightforward to design in

図

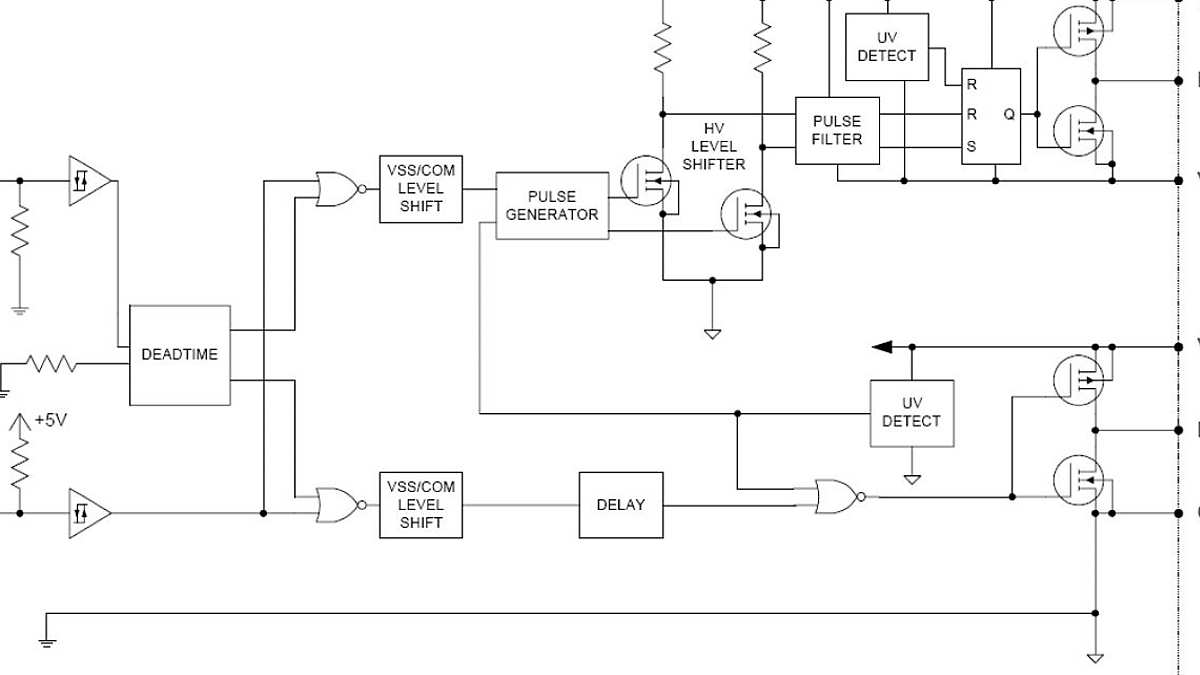

Circuit_Diagramm_IRS2302S
Circuit_Diagramm_IRS2302S
Circuit_Diagramm_IRS2302S
×
modalImg
