IRS2005M
Active and preferred
RoHS対応
鉛フリー

IRS2005M

200 V high-side and low-side gate driver IC with VCC & VBS UVLO ensuring reliable start-up operation
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2005M
IRS2005M
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    160 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.6 A
  • 出力電流 (Source)
    0.29 A
  • 認定
    Industrial
  • 電圧クラス
    200 V
推奨
OPN
IRS2005MTRPBF
製品ステータス active and preferred
インフィニオン パッケージ
MLPQ 4X4 14L
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
MLPQ 4X4 14L
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The EiceDRIVER™ 200V high and low side gate driver IC in MLPQ 4x4 14L package offers typical 0.29A source and 0.6A sink currents for IGBTs and MOSFETs, also available in an 8 Lead SOIC package. The IRS2005 is a 200V level shift junction isolated MOSFET driver with high pulse current buffer stage, compatible with standard CMOS or LSTTL output, and suitable for high-frequency applications.

特長

  • Floating driver for bootstrap op.
  • Fully operational to +200 V
  • Supply range up to 20 V per channel
  • Undervoltage lockout for Vcc, VBS
  • 3.3, 5, & 15 V logic input compati.
  • Tolerant to neg. transient volt.
  • For use with bootst. power supplies
  • Matched propagation delay
  • Output in phase with the Inputs
  • -40°C to 125°C operating range
  • CMOS technologies

図

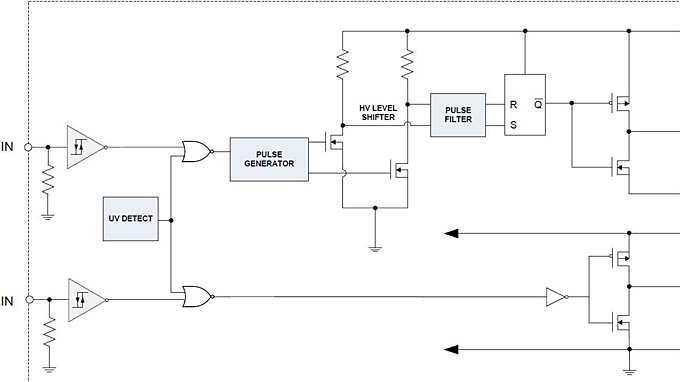

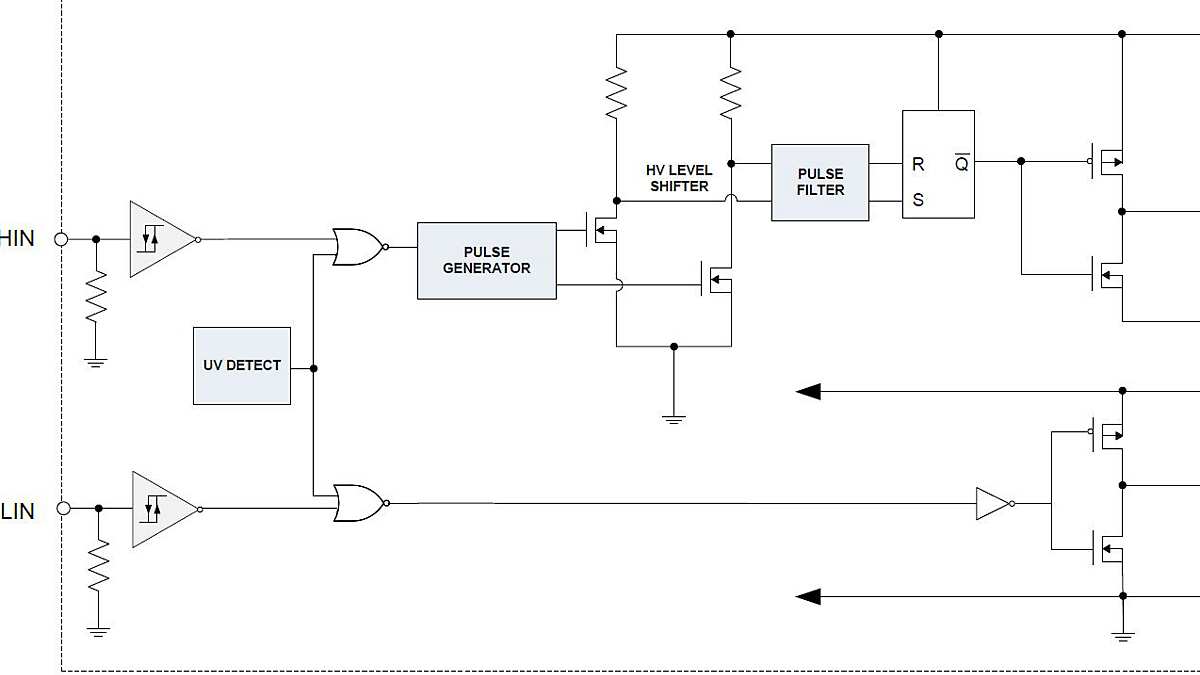

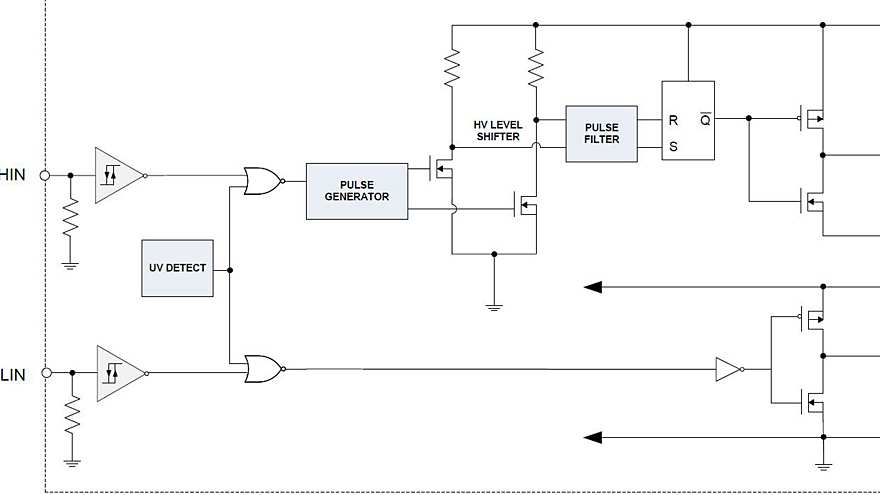

Circuit_Diagramm_IRS2005M
Circuit_Diagramm_IRS2005M
Circuit_Diagramm_IRS2005M Circuit_Diagramm_IRS2005M Circuit_Diagramm_IRS2005M

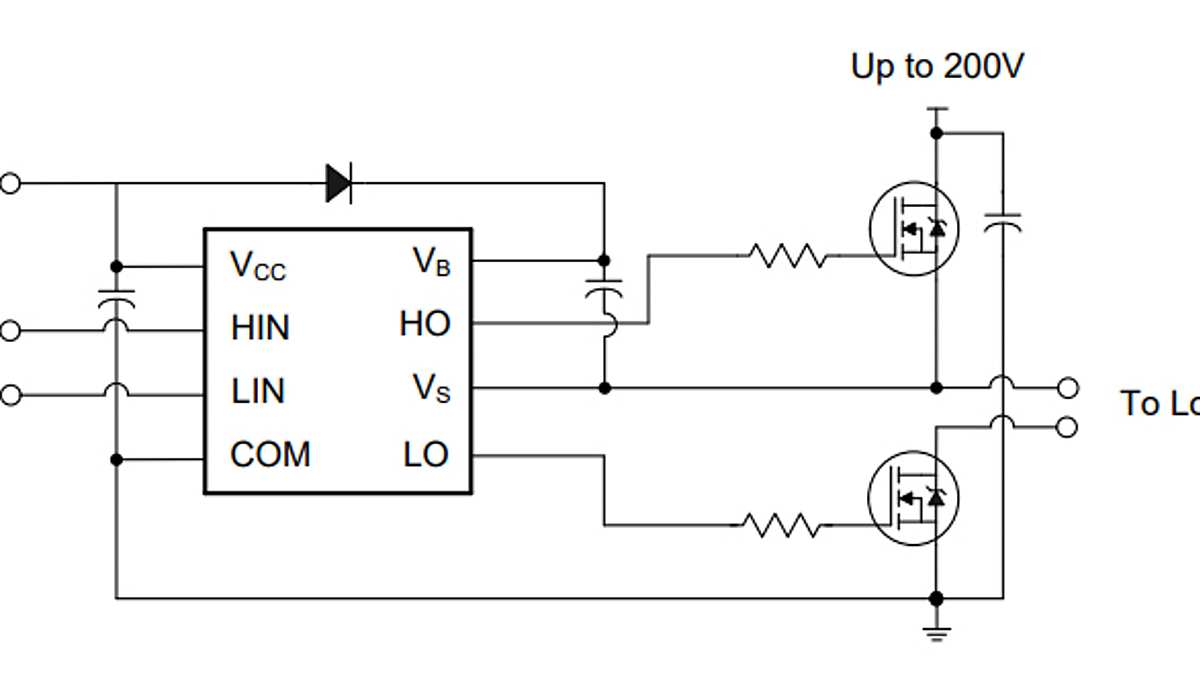

Connection_IRS2005 Connection_IRS2005 Connection_IRS2005
×
