これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
生産終了
生産終了
RoHS準拠
鉛フリー

IR38060M

生産終了
Highly Integrated 6A Single-input Voltage, Synchronous Buck Regulator with PMBus Interface.
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR38060M
IR38060M
データシート

製品仕様情報

  • Iout max
    6 A
  • スイッチング周波数
    225 kHz to 1650 kHz
  • ファミリー
    OptiMOS™ IPOL
  • モイスチャー感度レベル
    2
  • 入力電圧
    1.2 V to 16 V
  • 出力数
    1
  • 出力電圧
    0.5 V to 14 V
  • 技術
    Voltage Mode
  • 種類
    Single-phase
  • 製品カテゴリ
    I2C, Digital: PMBus
  • 言語
    SPICE
  • 認定
    Industrial
OPN
IR38060MTRPBF
製品ステータス discontinued
インフィニオンパッケージ PG-IQFN-35
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ PG-IQFN-35
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • LDO for single 21 V operation
  • Output: 0.5 V to 0.875*Pvin
  • 0.5% accurate Reference Voltage
  • Programmable Switching Frequency
  • Internal Soft-Start
  • Input voltage monitoring
  • Remote sense amplifier
  • I2C & 400 kHz PMBus
  • Sequencing and tracking capable
  • analog mode or digital mode
  • 75 PMBus commands
  • OCP with configurable responses

図

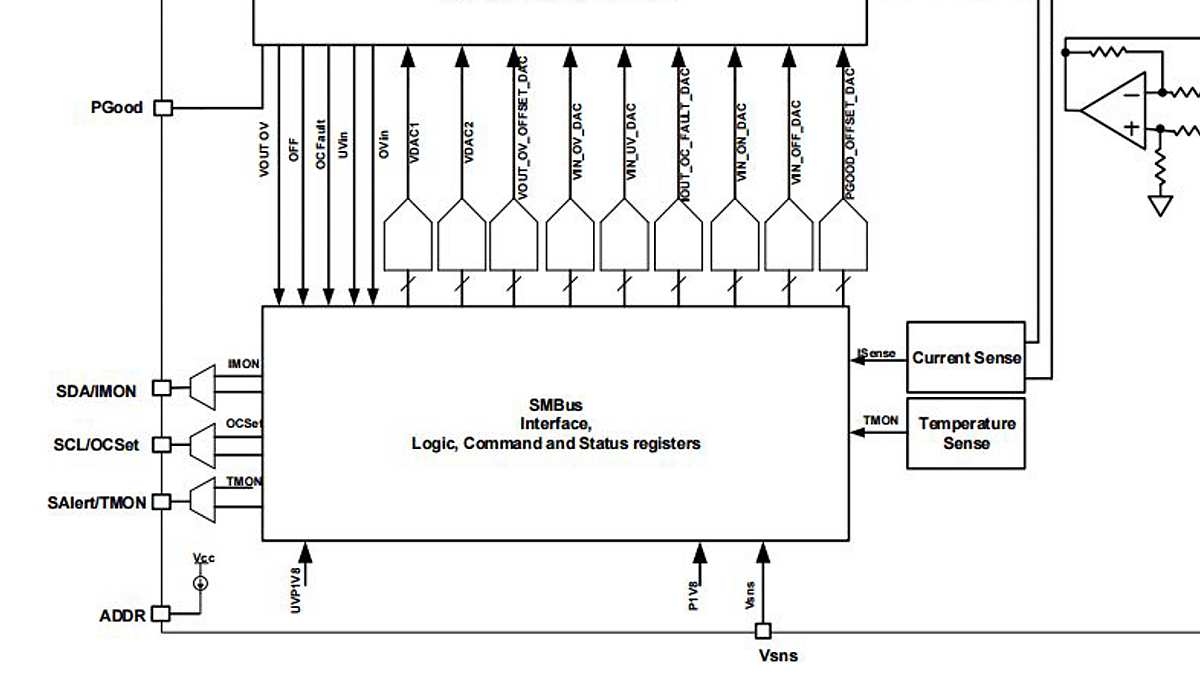

IR38060M-Block-Diag
IR38060M-Block-Diag
IR38060M-Block-Diag IR38060M-Block-Diag IR38060M-Block-Diag

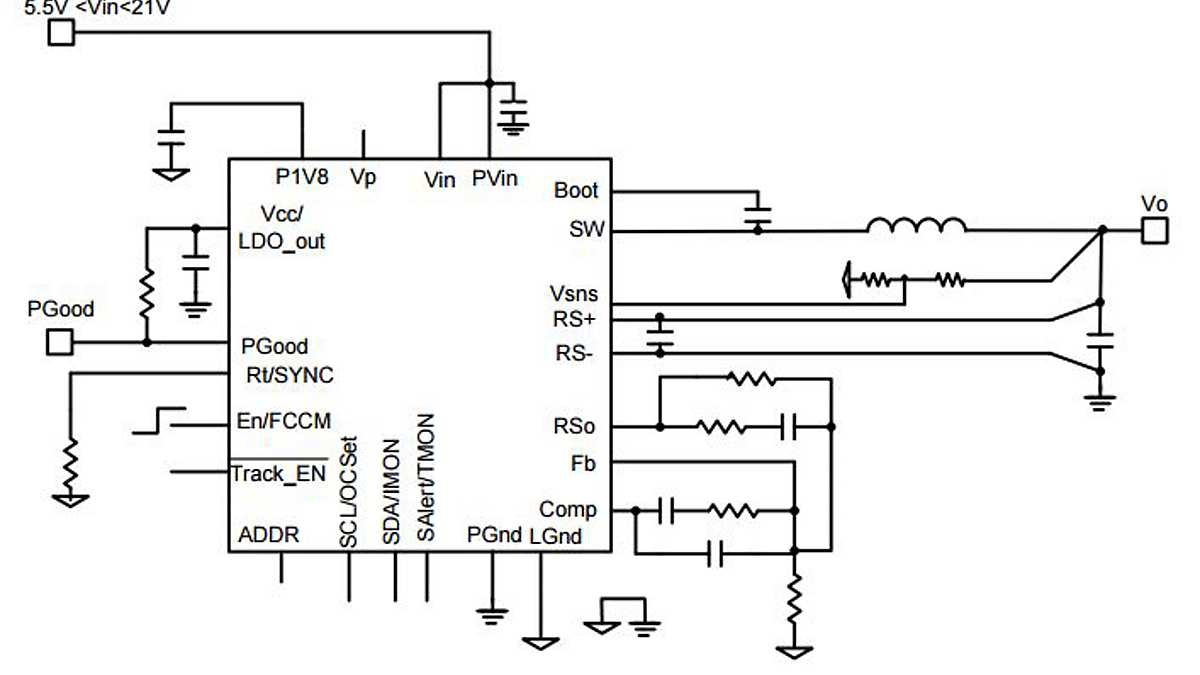

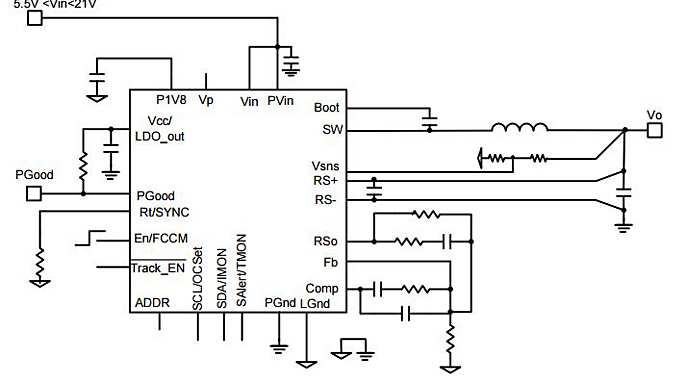

IR38060M-App-Diag IR38060M-App-Diag IR38060M-App-Diag
×
