TLD2252-2EP

The LITIX™ Basic+ TLD2252-2EP is a dual channel high-side driver IC with integrated output stages.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD2252-2EP
TLD2252-2EP
データシート

Product details

  • 1チャネルあたりの出力電流
    10 mA to 120 mA, 5 mA to 60 mA
  • Currently planned availability until at least
    2038
  • Iq
    0.1 µA
  • PWM
    Yes
  • PWMエンジン
    Yes
  • VS
    5.5 V to 40 V
  • オープン負荷検出
    Yes
  • シングルLEDショート検出
    No
  • トポロジー
    Linear
  • パワーオフロード
    No
  • ファミリー
    LITIX™ Basic+
  • 並列出力電流
    180 mA
  • 出力チャネル
    2
  • 制御入力
    2
  • 動作温度
    -40 °C to 150 °C
  • 短絡GND検出
    Yes
  • 短絡回路保護
    Yes
  • 製品カテゴリ
    Automotive Lighting ICs
  • 言語
    SPICE
  • 許容範囲
    3.3%
推奨
OPN
TLD22522EPXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLD2252-2EP is designed to control LEDs with a current up to 120 mA. In typical automotive applications the device is capable of driving 3 red LEDs per chain (total 6 LEDs) with a current up to 100 mA and even above, if not limited by the overall system thermal properties. Practically, the output current is controlled by an external resistor or reference source, independently from load and supply voltage changes.

機能

  • Dual channel device with integrated
  • Optimized for LC combined “stop”/ “tail”
  • Output stages to enhance luminosity
  • High output current (up to 120 mA)
  • Low current consumption in sleep mode
  • Low O/P leakage when channel is “off”
  • Control via external low power resistor
  • Additional output current demand
  • PWM engine supports digital dimming
  • Intelligent fault management: up to 16
  • Polarity protection allows reduction

用途

図

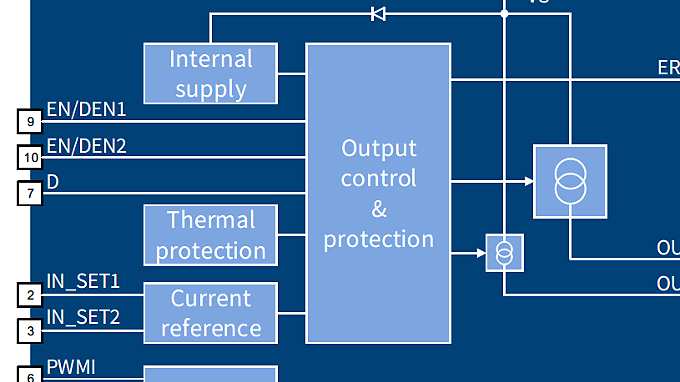

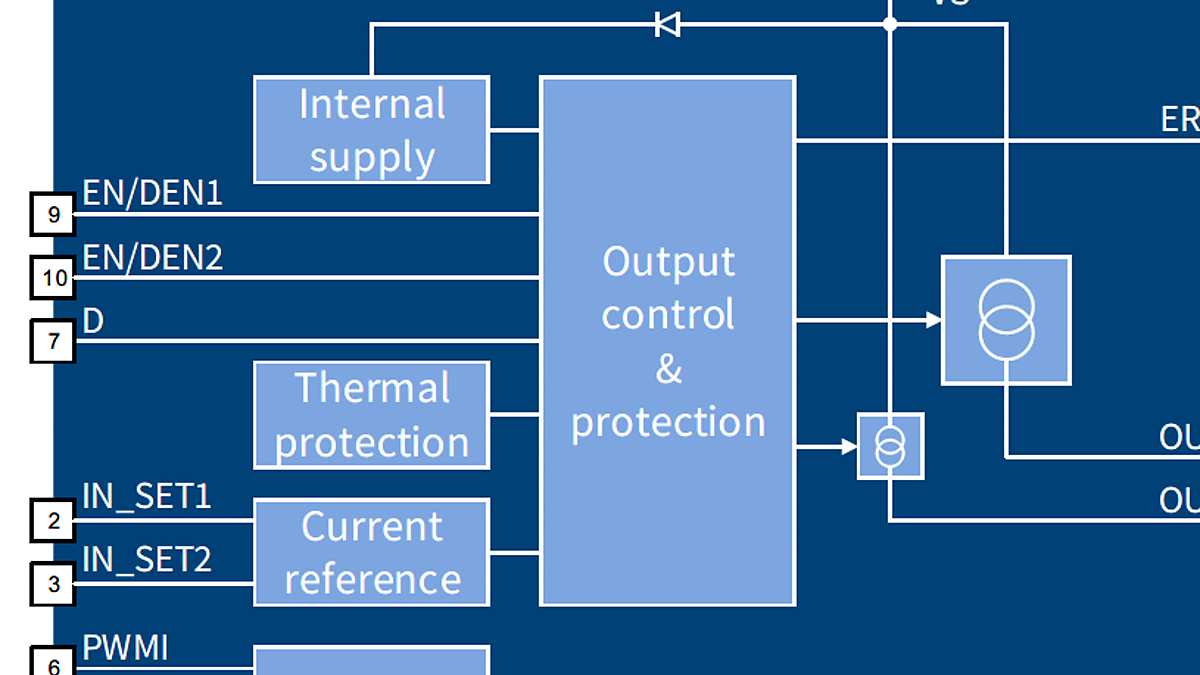

Blockdiagram_TLD2252-2EP
Blockdiagram_TLD2252-2EP
Blockdiagram_TLD2252-2EP Blockdiagram_TLD2252-2EP Blockdiagram_TLD2252-2EP
×
