IRS2807DS

600 V high-side and low-side gate driver IC
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2807DS
IRS2807DS
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    7.7 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オン
    515 ns
  • 入力 Vcc min
    10 V
  • 出力電流 (Sink)
    0.35 A
  • 出力電流 (Source)
    0.2 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2807DSTRPBF
製品ステータス active
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V High and Low Side gate driver IC with typical 0.2 A source and 0.35 A sink current in SOIC-8 package.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Integrated bootstrap diode
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Independent undervoltage lockout
  • 3.3, 5, & 15 V input logic compati.
  • Matched prop. delay for both chan.
  • Lower di/dt gate driver
  • Outputs in phase with inputs
  • For trapezoidal & sinusoidal

用途

図

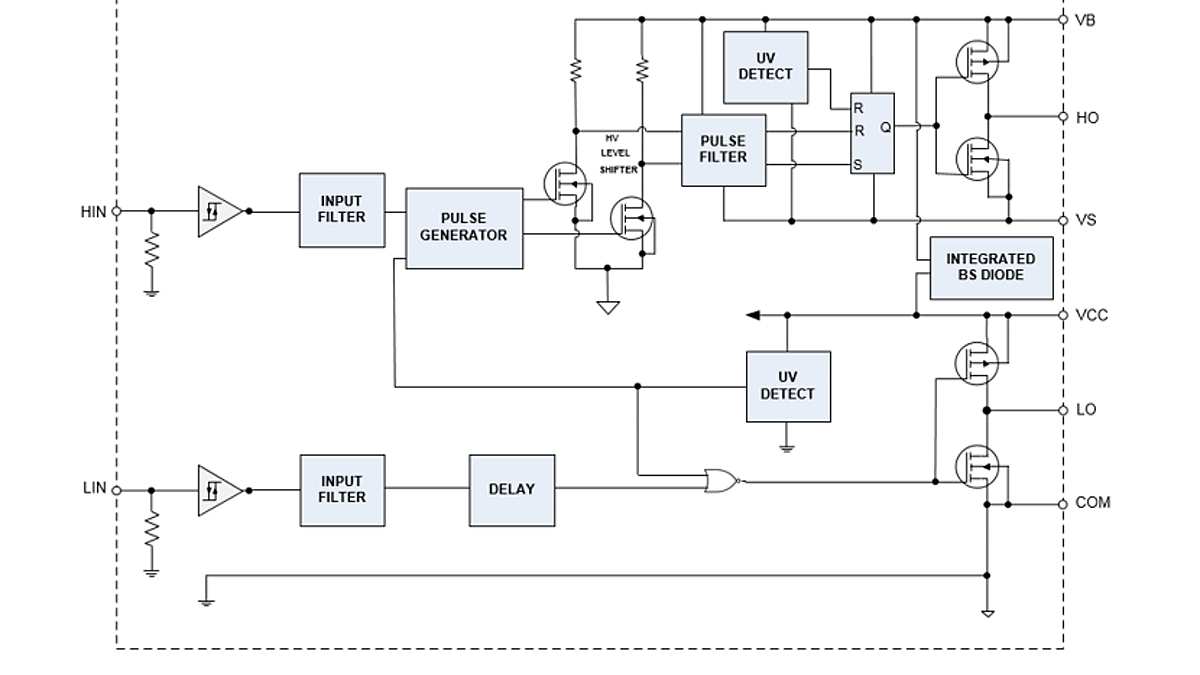

circuit_diagram_IRS28x7DS
circuit_diagram_IRS28x7DS
circuit_diagram_IRS28x7DS circuit_diagram_IRS28x7DS circuit_diagram_IRS28x7DS
×
